桥梁高墩专项施工方案

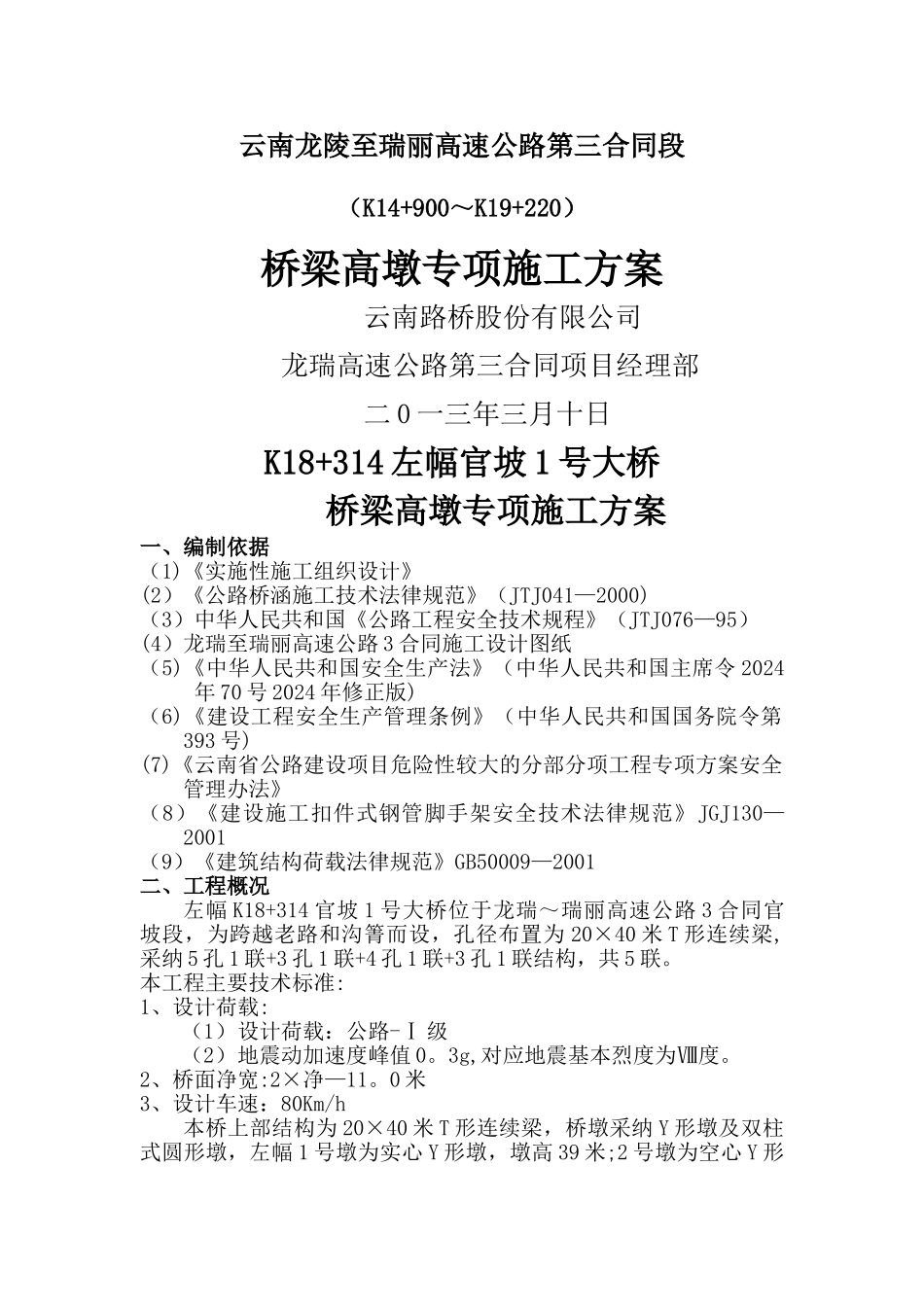

云南龙陵至瑞丽高速公路第三合同段（K14+900～K19+220）桥梁高墩专项施工方案 云南路桥股份有限公司龙瑞高速公路第三合同项目经理部 二 0 一三年三月十日K18+314 左幅官坡 1 号大桥桥梁高墩专项施工方案一、编制依据（1)《实施性施工组织设计》(2）《公路桥涵施工技术法律规范》（JTJ041—2000)（3）中华人民共和国《公路工程安全技术规程》（JTJ076—95）(4）龙瑞至瑞丽高速公路 3 合同施工设计图纸（5)《中华人民共和国安全生产法》（中华人民共和国主席令 2024年 70 号 2024 年修正版)（6)《建设工程安全生产管理条例》（中华人民共和国国务院令第393 号)(7)《云南省公路建设项目危险性较大的分部分项工程专项方案安全管理办法》（8）《建设施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001（9）《建筑结构荷载法律规范》GB50009—2001二、工程概况左幅 K18+314 官坡 1 号大桥位于龙瑞～瑞丽高速公路 3 合同官坡段，为跨越老路和沟箐而设，孔径布置为 20×40 米 T 形连续梁,采纳 5 孔 1 联+3 孔 1 联+4 孔 1 联+3 孔 1 联结构，共 5 联。本工程主要技术标准:1、设计荷载:（1）设计荷载：公路-Ⅰ 级（2）地震动加速度峰值 0。3g,对应地震基本烈度为Ⅷ度。2、桥面净宽:2×净—11。0 米3、设计车速：80Km/h本桥上部结构为 20×40 米 T 形连续梁，桥墩采纳 Y 形墩及双柱式圆形墩，左幅 1 号墩为实心 Y 形墩，墩高 39 米;2 号墩为空心 Y 形墩，墩高 67 米;3 号墩为空心 Y 形墩，墩高 61 米；4 号墩为空心 Y 形墩，墩高 46 米;5 号墩为实心 Y 形墩，墩高 30 米；6 号墩为双柱式圆形 墩 ， 墩 高 2 。 0 （ 6 。 5) 米 ;8 号 墩 为 双 柱 式 圆 形 墩 ， 墩 高2.0（6.0）米;9 号墩为双柱式圆形墩，墩高 7.0（6.70）米；10 号墩为实心 Y 形墩，墩高 16。50 米；11 号墩为空心 Y 形墩,墩高 42。0米；12 号墩为空心 Y 形墩，墩高 46。0 米；13 号墩为实心 Y 形墩，墩高 23。0 米；14 号墩为实心 Y 形墩，墩高 19。0 米；15 号墩为实心 Y 形墩,墩高 38。0 米；16 号墩为实心 Y 形墩,墩高 35。0 米;17 号墩为实心 Y 形墩,墩高 17。0 米；18 号墩为实心 Y 形墩，墩高 9.0 米；19 号墩为实心 Y 形墩,墩高 9.0 米;19 号墩为实心 Y 形墩，墩高 6。0米。本次施工安全专项方案针对实心 Y 形...
