桥面吊机拼装施工方案

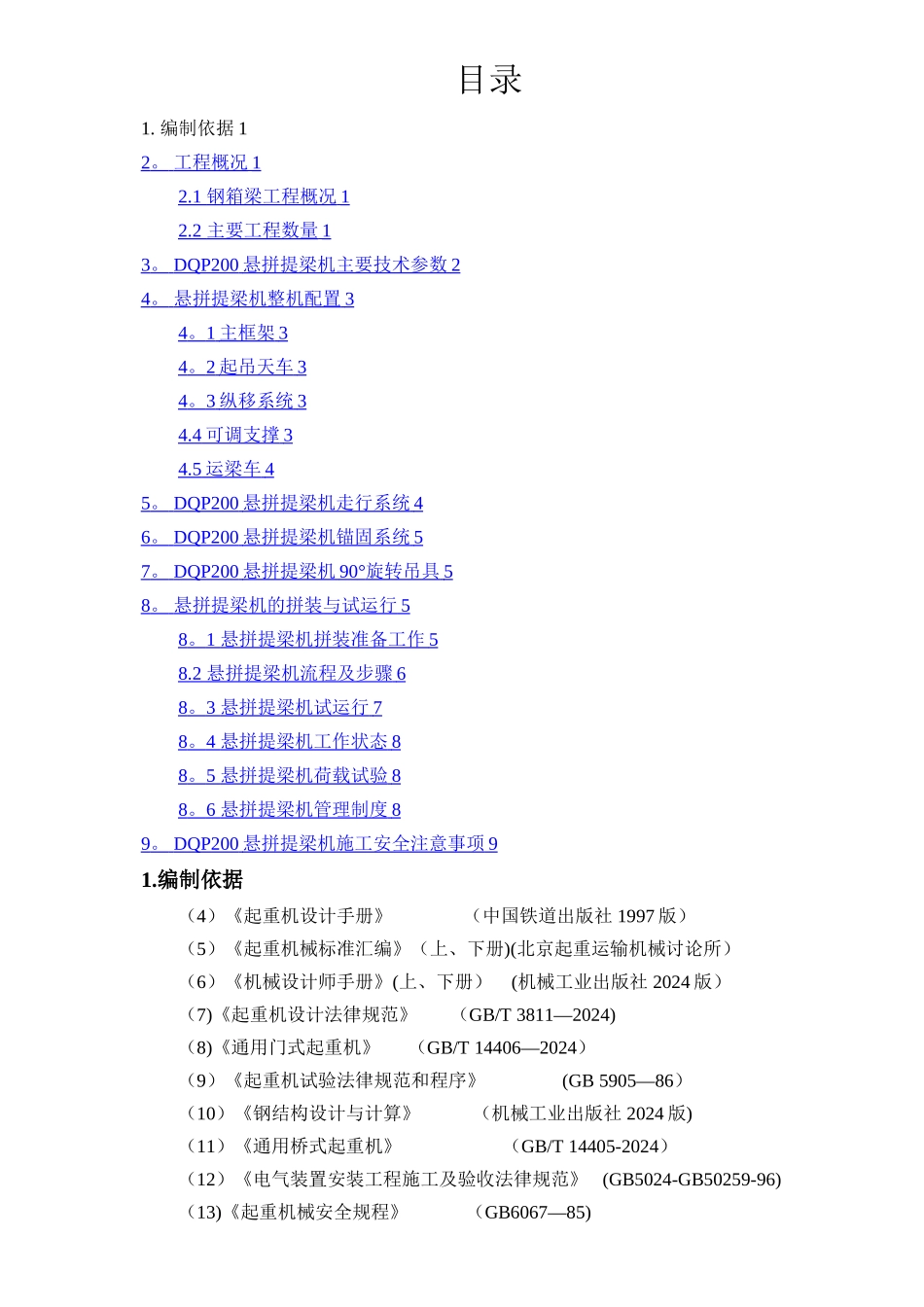

桥面吊机拼装施工方案_第1页
1/11

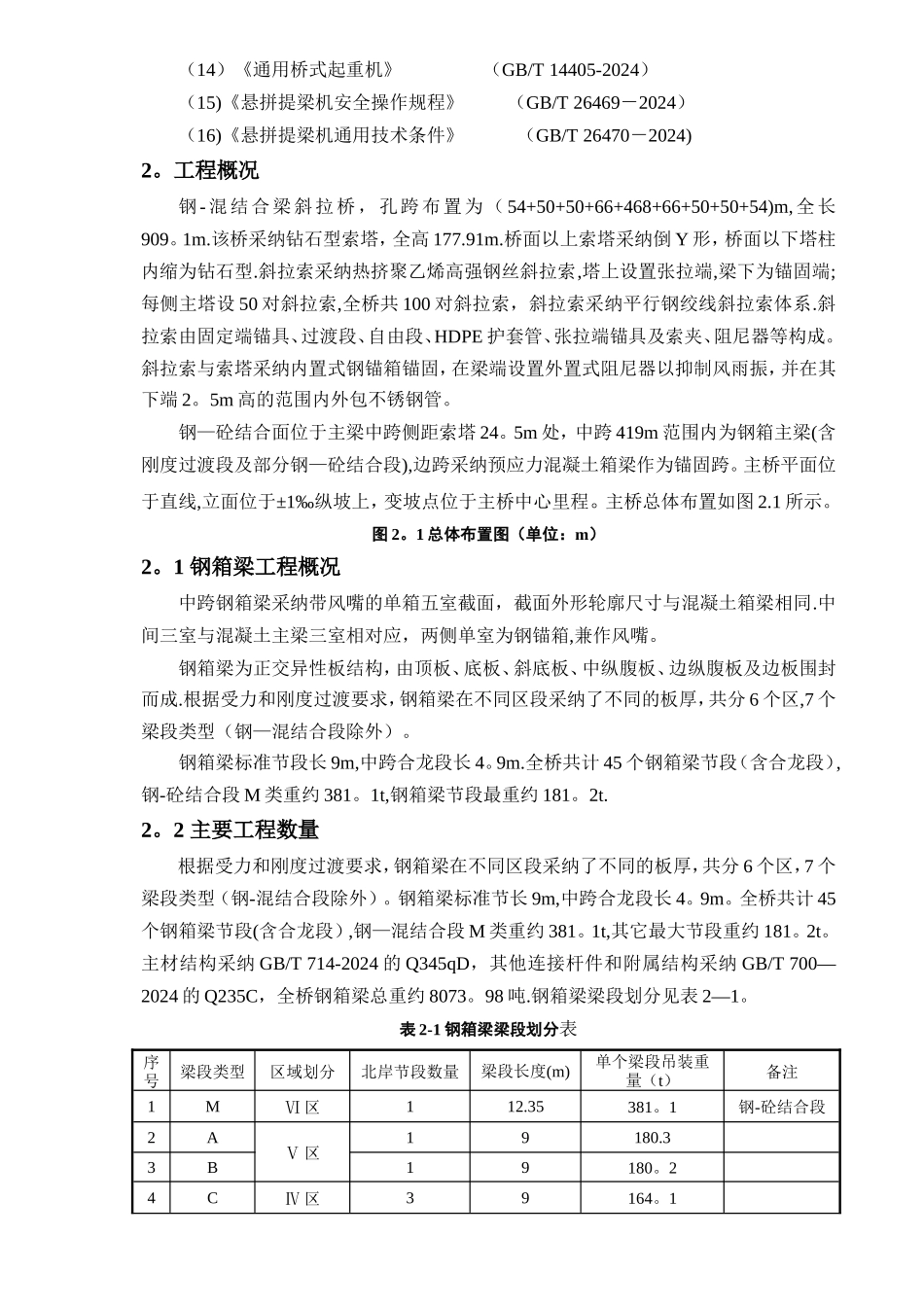

桥面吊机拼装施工方案_第2页
2/11

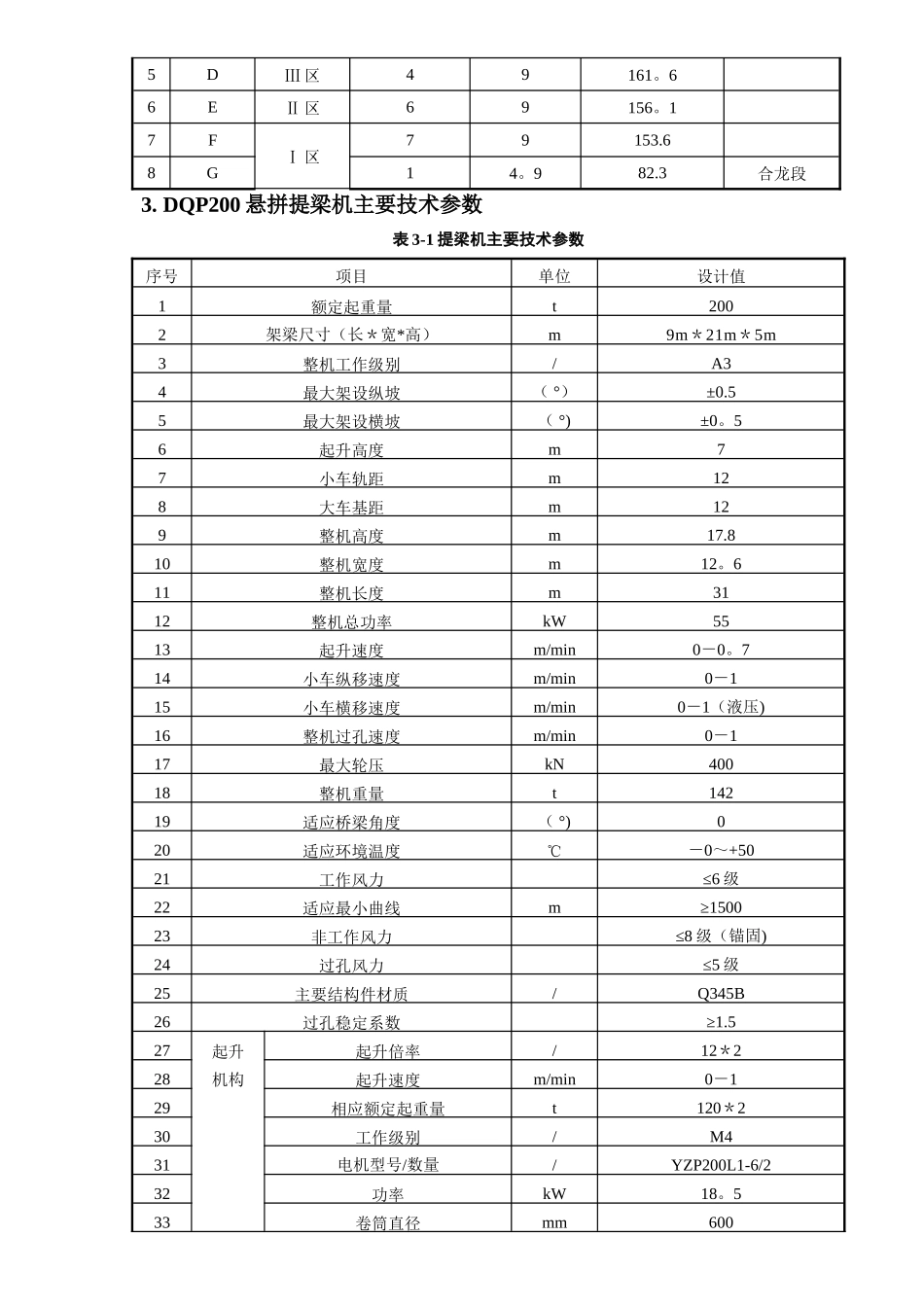

桥面吊机拼装施工方案_第3页
3/11
目录1. 编制依据 12 。 工程概况 1 2.1 钢箱梁工程概况 1 2.2 主要工程数量 1 3 。 DQP200 悬拼提梁机主要技术参数 2 4 。 悬拼提梁机整机配置 3 4 。 1 主框架 3 4 。 2 起吊天车 3 4 。 3 纵移系统 3 4.4 可调支撑 3 4.5 运梁车 4 5 。 DQP200 悬拼提梁机走行系统 4 6 。 DQP200 悬拼提梁机锚固系统 5 7 。 DQP200 悬拼提梁机 90 ° 旋转吊具 5 8 。 悬拼提梁机的拼装与试运行 5 8 。 1 悬拼提梁机拼装准备工作 5 8.2 悬拼提梁机流程及步骤 6 8 。 3 悬拼提梁机试运行 7 8 。 4 悬拼提梁机工作状态 8 8 。 5 悬拼提梁机荷载试验 8 8 。 6 悬拼提梁机管理制度 8 9 。 DQP200 悬拼提梁机施工安全注意事项 9 1.编制依据(4)《起重机设计手册》 (中国铁道出版社 1997 版)(5)《起重机械标准汇编》(上、下册)(北京起重运输机械讨论所)(6)《机械设计师手册》(上、下册) (机械工业出版社 2024 版)(7)《起重机设计法律规范》 (GB/T 3811—2024)(8)《通用门式起重机》 (GB/T 14406—2024)(9)《起重机试验法律规范和程序》 (GB 5905—86)(10)《钢结构设计与计算》 (机械工业出版社 2024 版)(11)《通用桥式起重机》 (GB/T 14405-2024)(12)《电气装置安装工程施工及验收法律规范》 (GB5024-GB50259-96)(13)《起重机械安全规程》 (GB6067—85)(14)《通用桥式起重机》 (GB/T 14405-2024)(15)《悬拼提梁机安全操作规程》 (GB/T 26469-2024)(16)《悬拼提梁机通用技术条件》 (GB/T 26470-2024)2。工程概况钢- 混结合梁斜拉桥,孔跨布置为( 54+50+50+66+468+66+50+50+54)m, 全长909。1m.该桥采纳钻石型索塔,全高 177.91m.桥面以上索塔采纳倒 Y 形,桥面以下塔柱内缩为钻石型.斜拉索采纳热挤聚乙烯高强钢丝斜拉索,塔上设置张拉端,梁下为锚固端;每侧主塔设 50 对斜拉索,全桥共 100 对斜拉索,斜拉索采纳平行钢绞线斜拉索体系.斜拉索由固定端锚具、过渡段、自由段、HDPE 护套管、张拉端锚具及索夹、阻尼器等构成。斜拉索与索塔采纳内置式钢锚箱锚固,在梁端设置外置式阻尼器以抑制风雨振,并在其下端 2。5m 高的范围内外包不锈钢管。钢—砼结合面位于主梁中跨侧距索塔 24。5m 处,中跨 419m 范围内为钢箱主梁(含刚度过渡段及部分钢—砼结合段),边跨采纳预应力混凝土箱梁作为...
