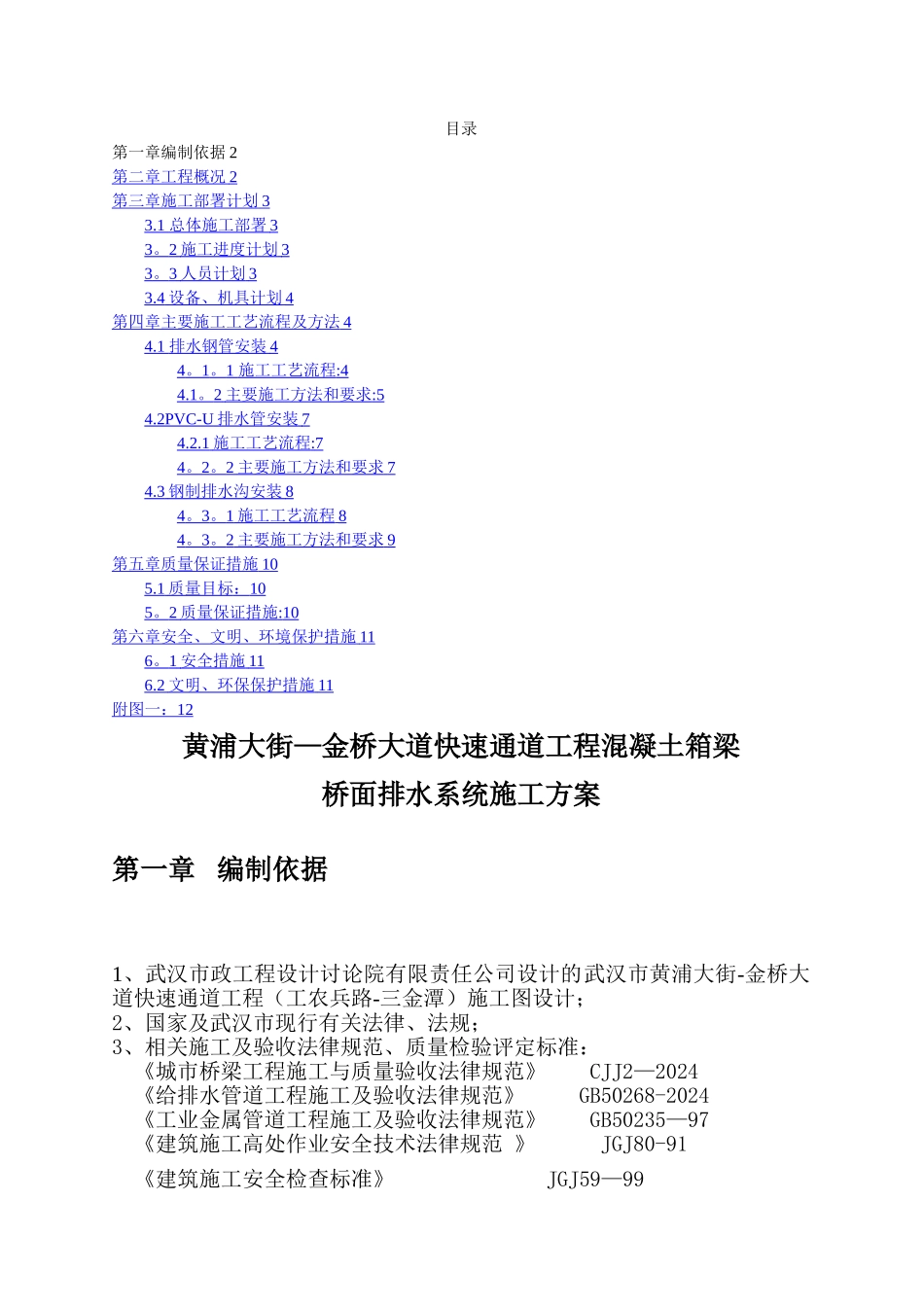

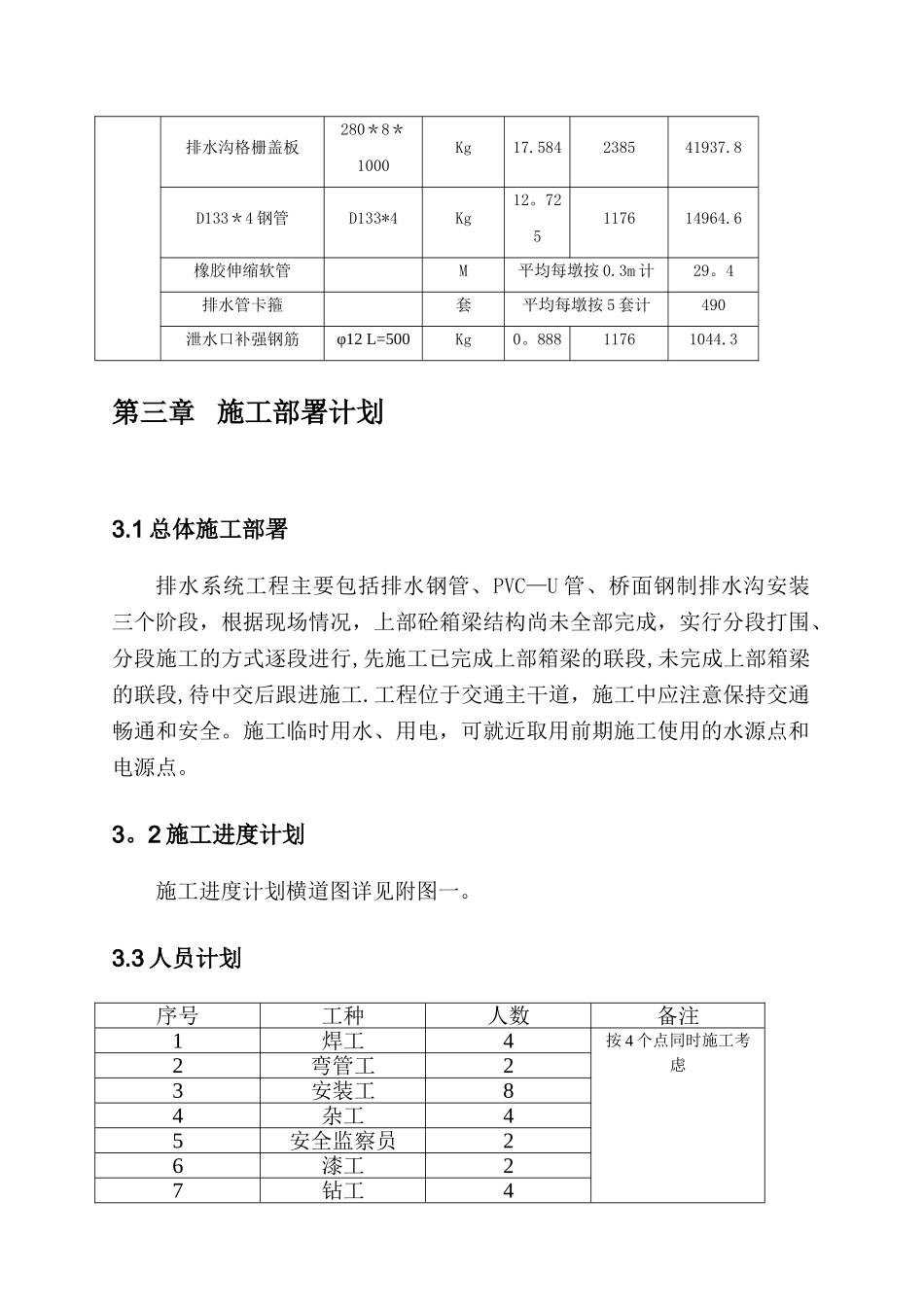

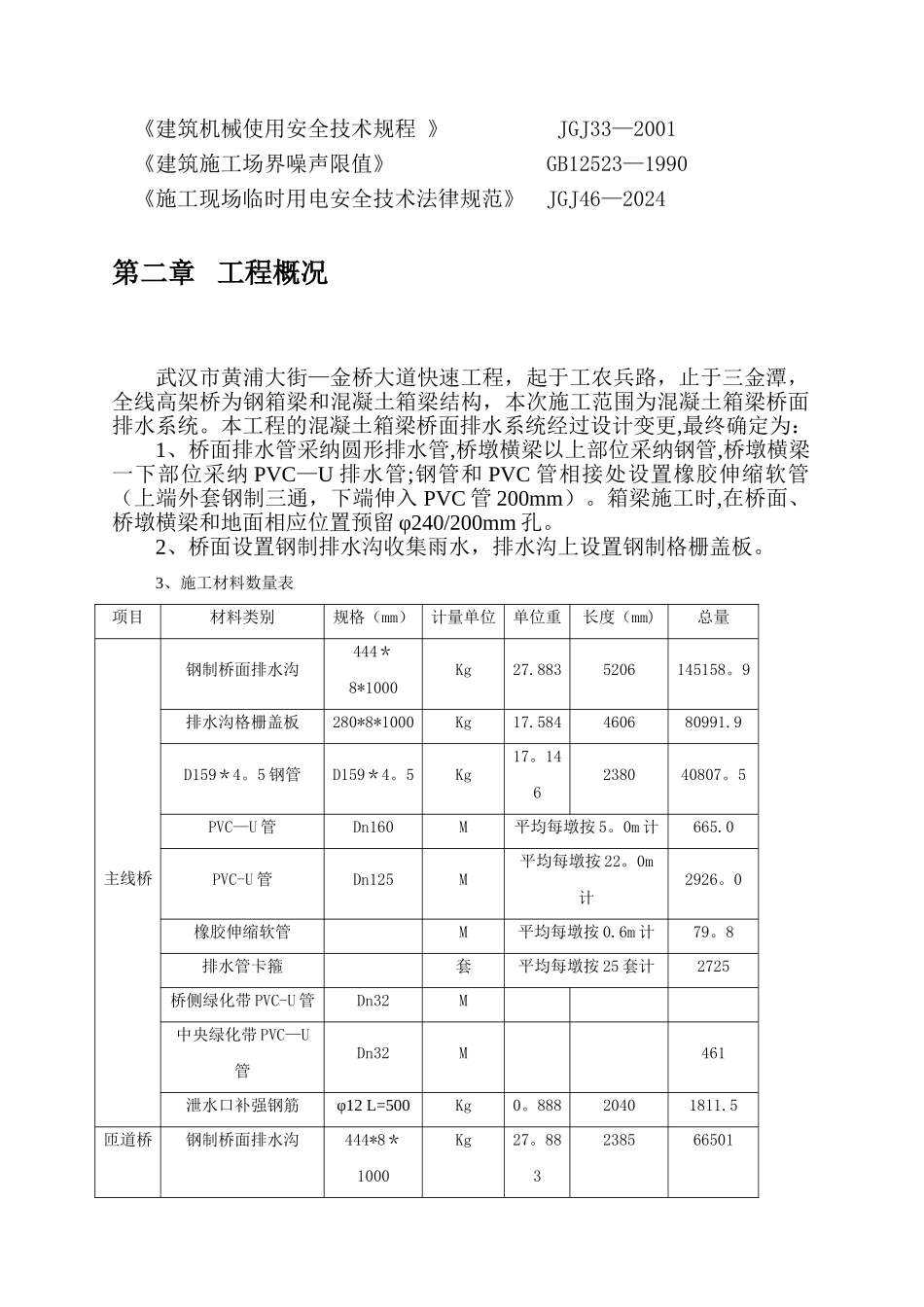

目录第一章编制依据 2第二章工程概况 2 第三章施工部署计划 3 3.1 总体施工部署 3 3 。 2 施工进度计划 3 3 。 3 人员计划 3 3.4 设备、机具计划 4 第四章主要施工工艺流程及方法 4 4.1 排水钢管安装 4 4 。 1 。 1 施工工艺流程 : 4 4.1 。 2 主要施工方法和要求 : 5 4.2PVC-U 排水管安装 7 4.2.1 施工工艺流程 : 7 4 。 2 。 2 主要施工方法和要求 7 4.3 钢制排水沟安装 8 4 。 3 。 1 施工工艺流程 8 4 。 3 。 2 主要施工方法和要求 9 第五章质量保证措施 10 5.1 质量目标 ： 10 5 。 2 质量保证措施 : 10 第六章安全、文明、环境保护措施 11 6 。 1 安全措施 11 6.2 文明、环保保护措施 11 附图一： 12 黄浦大街—金桥大道快速通道工程混凝土箱梁桥面排水系统施工方案第一章 编制依据1、武汉市政工程设计讨论院有限责任公司设计的武汉市黄浦大街-金桥大道快速通道工程（工农兵路-三金潭）施工图设计；2、国家及武汉市现行有关法律、法规；3、相关施工及验收法律规范、质量检验评定标准： 《城市桥梁工程施工与质量验收法律规范》 CJJ2—2024 《给排水管道工程施工及验收法律规范》 GB50268-2024 《工业金属管道工程施工及验收法律规范》 GB50235—97《建筑施工高处作业安全技术法律规范 》 JGJ80-91《建筑施工安全检查标准》 JGJ59—99《建筑机械使用安全技术规程 》 JGJ33—2001《建筑施工场界噪声限值》 GB12523—1990《施工现场临时用电安全技术法律规范》 JGJ46—2024第二章 工程概况武汉市黄浦大街—金桥大道快速工程，起于工农兵路，止于三金潭，全线高架桥为钢箱梁和混凝土箱梁结构，本次施工范围为混凝土箱梁桥面排水系统。本工程的混凝土箱梁桥面排水系统经过设计变更,最终确定为：1、桥面排水管采纳圆形排水管,桥墩横梁以上部位采纳钢管,桥墩横梁一下部位采纳 PVC—U 排水管;钢管和 PVC 管相接处设置橡胶伸缩软管（上端外套钢制三通，下端伸入 PVC 管 200mm）。箱梁施工时,在桥面、桥墩横梁和地面相应位置预留 φ240/200mm 孔。2、桥面设置钢制排水沟收集雨水，排水沟上设置钢制格栅盖板。3、施工材料数量表项目材料类别规格（mm）计量单位单位重长度（mm)总量主线桥钢制桥面排水沟444＊8*1000Kg27.8835206145158。9排水沟格栅盖板280*8*1000Kg17.584460680991.9D159＊4。5 钢管D159＊4。5Kg17。1462380...
