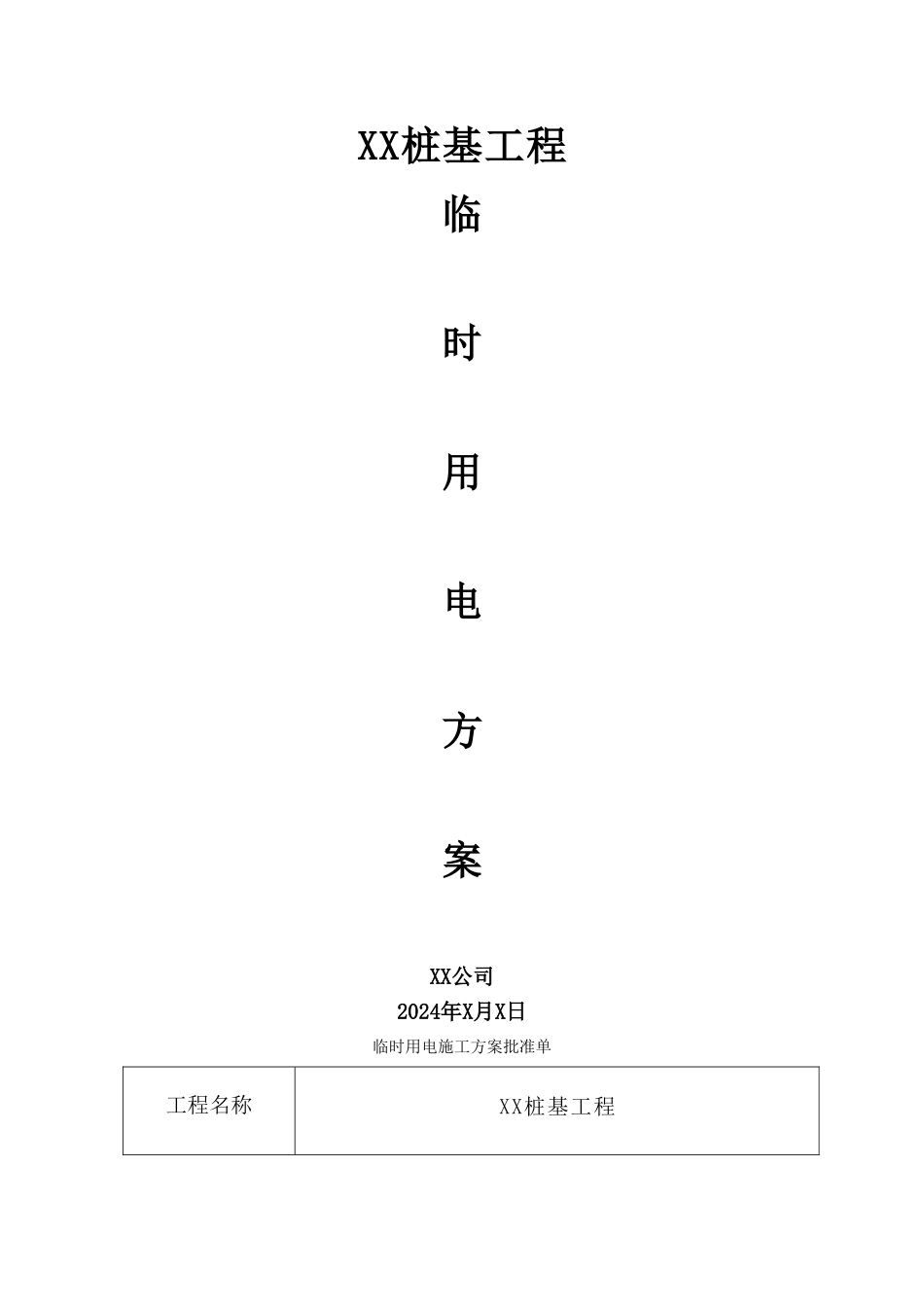

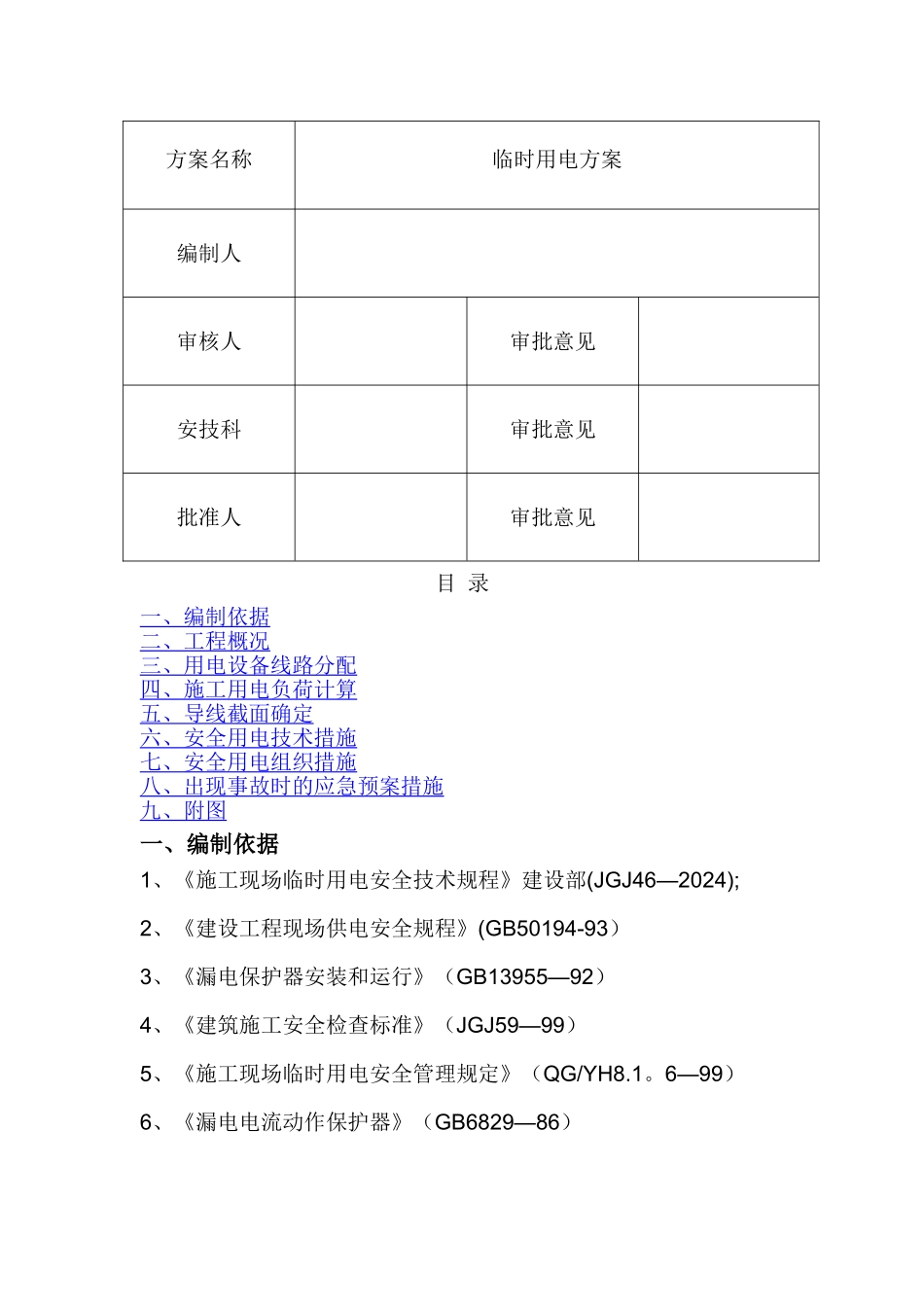

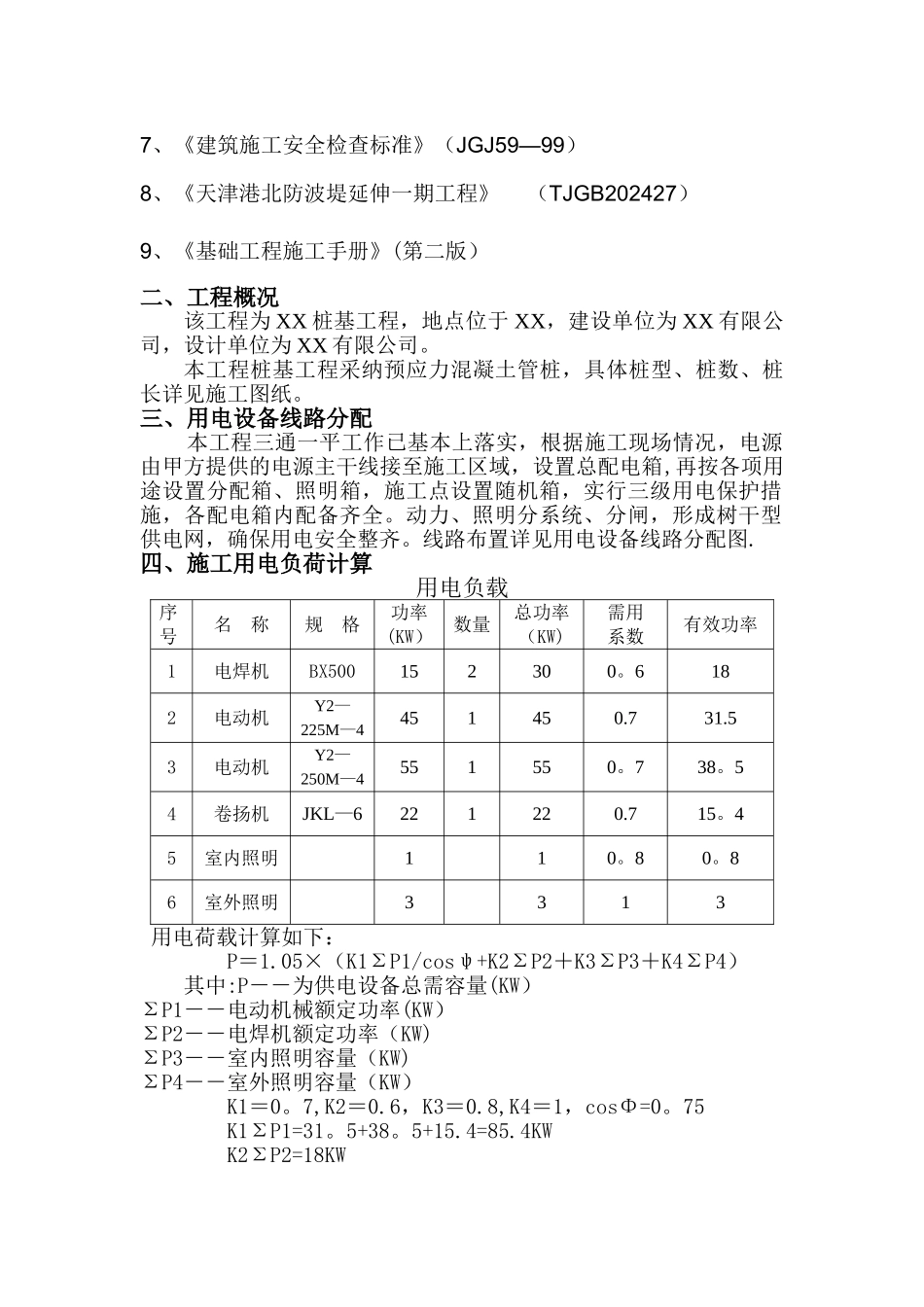

XX桩基工程临时用电方案XX公司2024年X月X日临时用电施工方案批准单工程名称XX桩基工程方案名称临时用电方案编制人审核人审批意见安技科审批意见批准人审批意见目 录一、编制依据二、工程概况三、用电设备线路分配四、施工用电负荷计算五、导线截面确定六、安全用电技术措施七、安全用电组织措施八、出现事故时的应急预案措施九、附图一、编制依据1、《施工现场临时用电安全技术规程》建设部(JGJ46—2024);2、《建设工程现场供电安全规程》(GB50194-93)3、《漏电保护器安装和运行》(GB13955—92)4、《建筑施工安全检查标准》(JGJ59—99)5、《施工现场临时用电安全管理规定》(QG/YH8.1。6—99)6、《漏电电流动作保护器》(GB6829—86)7、《建筑施工安全检查标准》(JGJ59—99)8、《天津港北防波堤延伸一期工程》 (TJGB202427)9、《基础工程施工手册》(第二版)二、工程概况该工程为 XX 桩基工程,地点位于 XX,建设单位为 XX 有限公司,设计单位为 XX 有限公司。本工程桩基工程采纳预应力混凝土管桩,具体桩型、桩数、桩长详见施工图纸。三、用电设备线路分配本工程三通一平工作已基本上落实,根据施工现场情况,电源由甲方提供的电源主干线接至施工区域,设置总配电箱,再按各项用途设置分配箱、照明箱,施工点设置随机箱,实行三级用电保护措施,各配电箱内配备齐全。动力、照明分系统、分闸,形成树干型供电网,确保用电安全整齐。线路布置详见用电设备线路分配图.四、施工用电负荷计算用电负载序号名 称规 格功率(KW)数量总功率(KW)需用 系数有效功率1电焊机BX500152300。6182电动机Y2—225M—4451450.731.53电动机Y2—250M—4551550。738。54卷扬机JKL—6221220.715。45室内照明110。80。86室外照明3313用电荷载计算如下: P=1.05×(K1ΣP1/cosψ+K2ΣP2+K3ΣP3+K4ΣP4) 其中:P--为供电设备总需容量(KW)ΣP1--电动机械额定功率(KW)ΣP2--电焊机额定功率(KW)ΣP3--室内照明容量(KW)ΣP4--室外照明容量(KW) K1=0。7,K2=0.6,K3=0.8,K4=1,cosΦ=0。75 K1ΣP1=31。5+38。5+15.4=85.4KW K2ΣP2=18KW K3ΣP3=0。8KW K4ΣP4=3KWP=1。05×(85.4/0。75+0。8+3)=123.55KW五、导线截面确定 (基础工程施工手册 9-5-14)式中 I—某配电线路上负荷工作电流(A); U—某配电线路上的工作电压(V);—某配电线路上总用电量(kW);I=2=2×123。55=247。1(A)选 3×70mm2+2×50mm2电源线满足要求...
