检修脚手架搭设方案

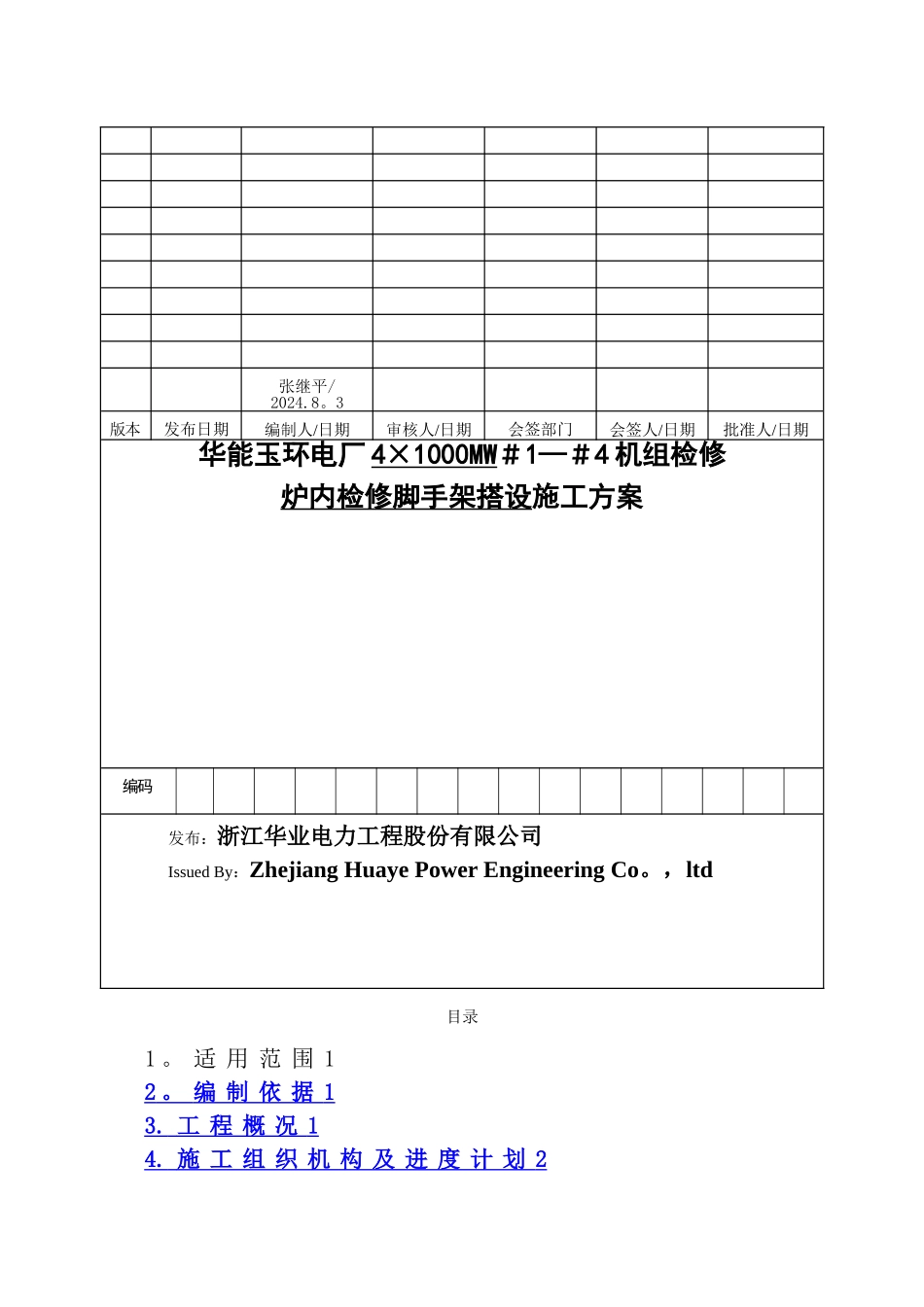

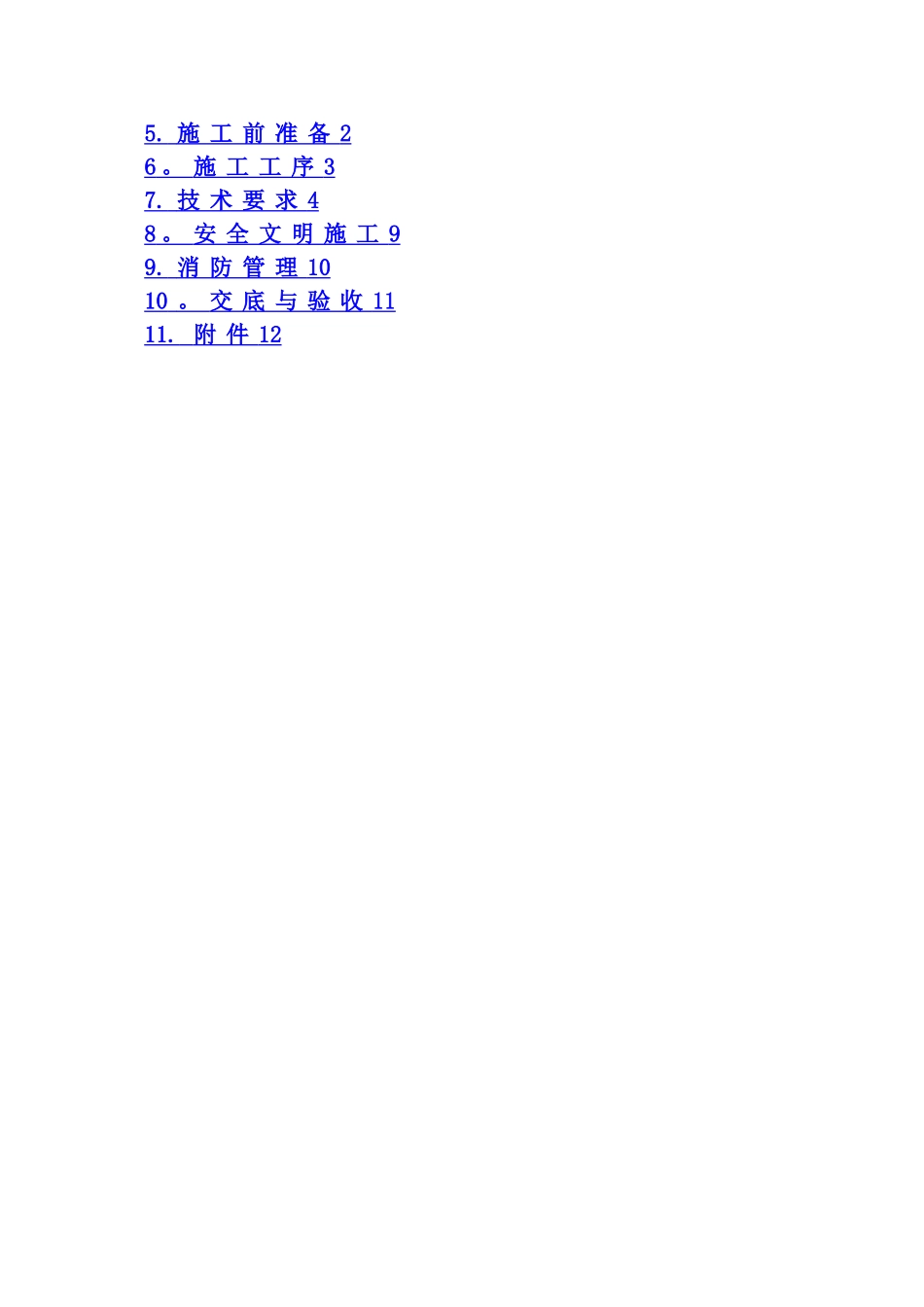

目录1 。 适 用 范 围 12 。 编 制 依 据 1 3. 工 程 概 况 1 4. 施 工 组 织 机 构 及 进 度 计 划 2 张继平/2024.8。3版本发布日期编制人/日期审核人/日期会签部门会签人/日期批准人/日期华能玉环电厂 4×1000MW＃1—＃4 机组检修炉内检修脚手架搭设施工方案编码发布：浙江华业电力工程股份有限公司Issued By：Zhejiang Huaye Power Engineering Co。，ltd5. 施 工 前 准 备 2 6 。 施 工 工 序 3 7. 技 术 要 求 4 8 。 安 全 文 明 施 工 9 9. 消 防 管 理 10 10 。 交 底 与 验 收 11 11. 附 件 12 1. 适 用 范 围本 方 案 适 用 于 华 能 玉 环 电 厂 ＃ 1—#4机 组 检 修炉 内 检 修 脚 手 架 搭 设 施 工 。2. 编 制 依 据2.1.华能玉环电厂提供《锅炉总图》、《水冷 壁 总 图 》 、 《 过 热 器 总 图 》 、《 再 热 器 总 图 》 等 图 纸 ；2.2.《 电 力 建 设 安 全 工 作 规 程 》 （ 第 一 部 分：火 力 发 电 厂 ） ；2.3.《电力建设施工及验收技术法律规范》（ 锅 炉 篇 ） ；2.4.《职业健康安全管理体系法律规范》GB/T28001;2.5.《环境管理体系法律规范及使用指南 》 GB/T24001 ；2.6.《建筑施工扣件式钢管脚手架安全技术法 律 规 范 》 JGJ130—20243. 工 程 概 况华能玉环电厂4×1000MW 锅炉为1000MW 燃煤机组，锅炉采纳哈尔滨锅炉厂生产的2950t/h超超临界参数变压垂直管圈直流炉、一次再热、平衡通风、露天布置、固态排渣、全钢结构、全悬吊结构Π型锅炉，锅炉前炉膛截面尺寸为32084 ＊15670mm. 锅炉检修炉内受热面检修项目较多 ， 涉 及 脚 手 架 使 用 量 较 大 , 搭 设 难 度 较 高 ，为使各检修项目顺利按期保质、保量完成。特 此 制 定 本 施 工 方 案 .炉 内 大 型 脚 手 架 搭 设 范 围 :3.1 。在水冷壁冷灰斗标高15698mm搭设满堂脚手架，用于炉内铝合金平台组装、水冷壁冷灰斗 检 查 、 检 修 、 渣 井 浇 注 料 修 复 ；3 。2 。二过、三过、四过、高再标高58290—71000mm区域要求二过、三过管排底部搭设满堂脚手架，二过、三过、四过、高再管排搭设检 查 、 检 修 通 道 ；3.3 。 立 式 低 过 、 低 再 搭 设 检 查 、 检 修 平 台...
