检查井施工方案25103

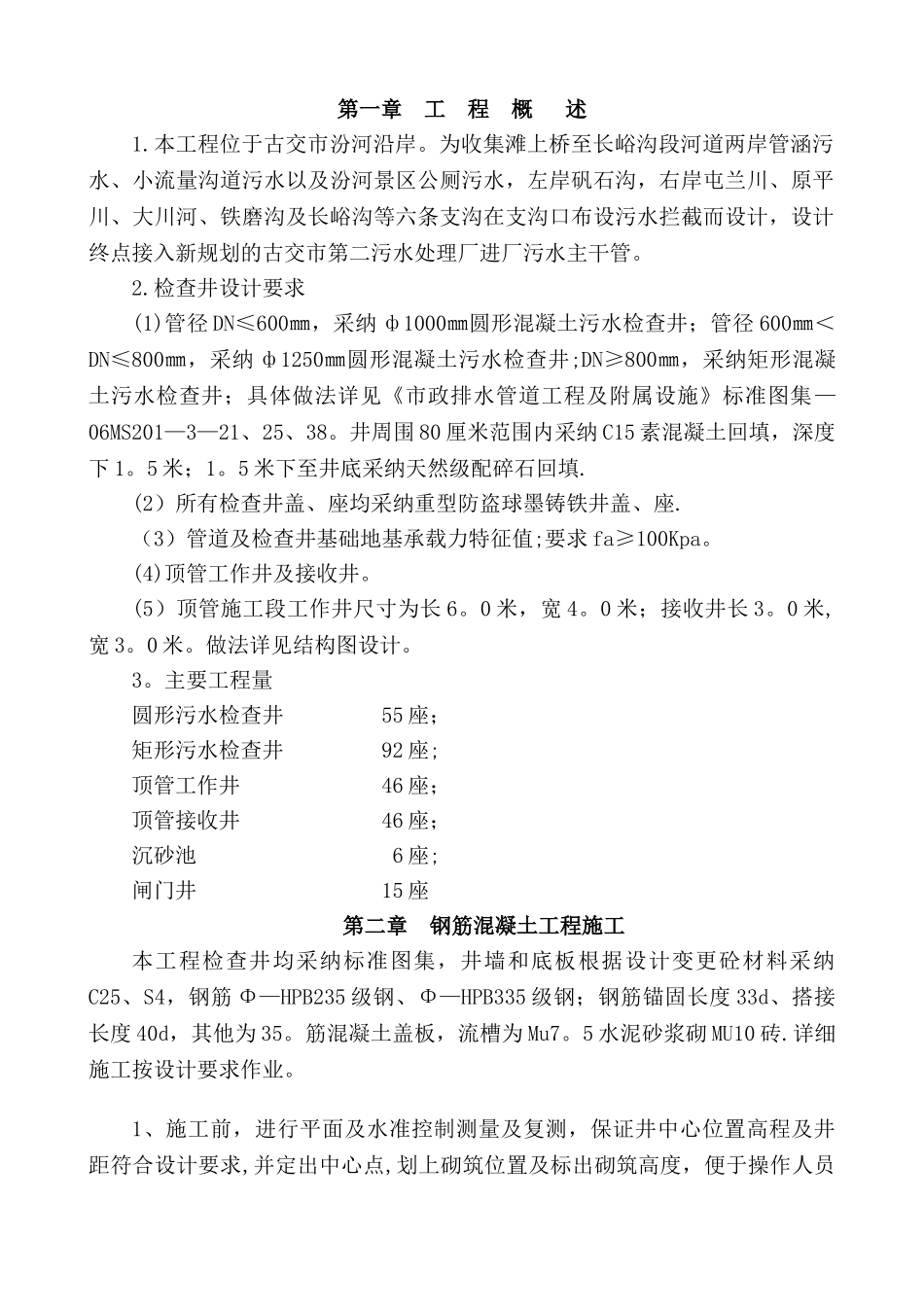

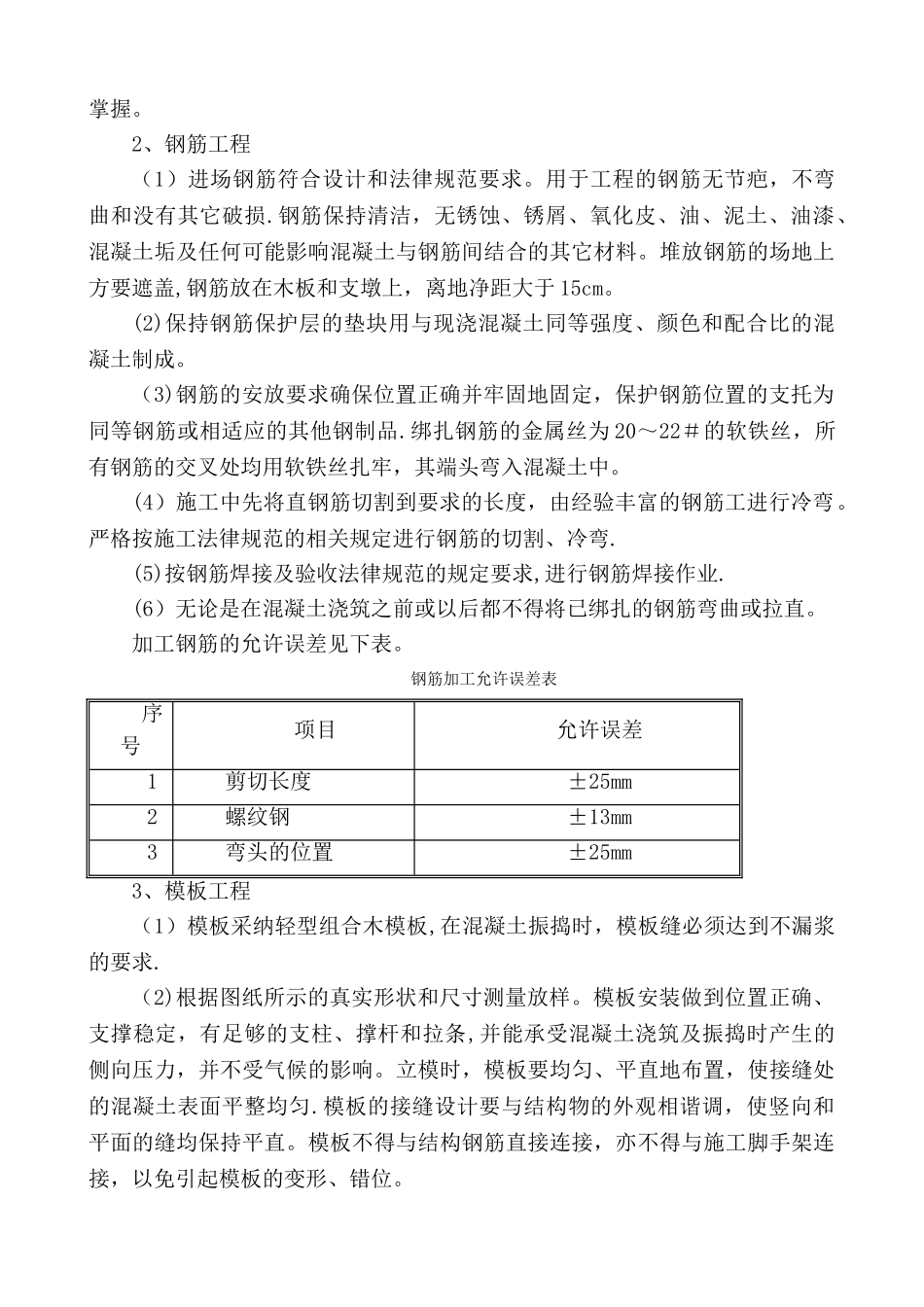

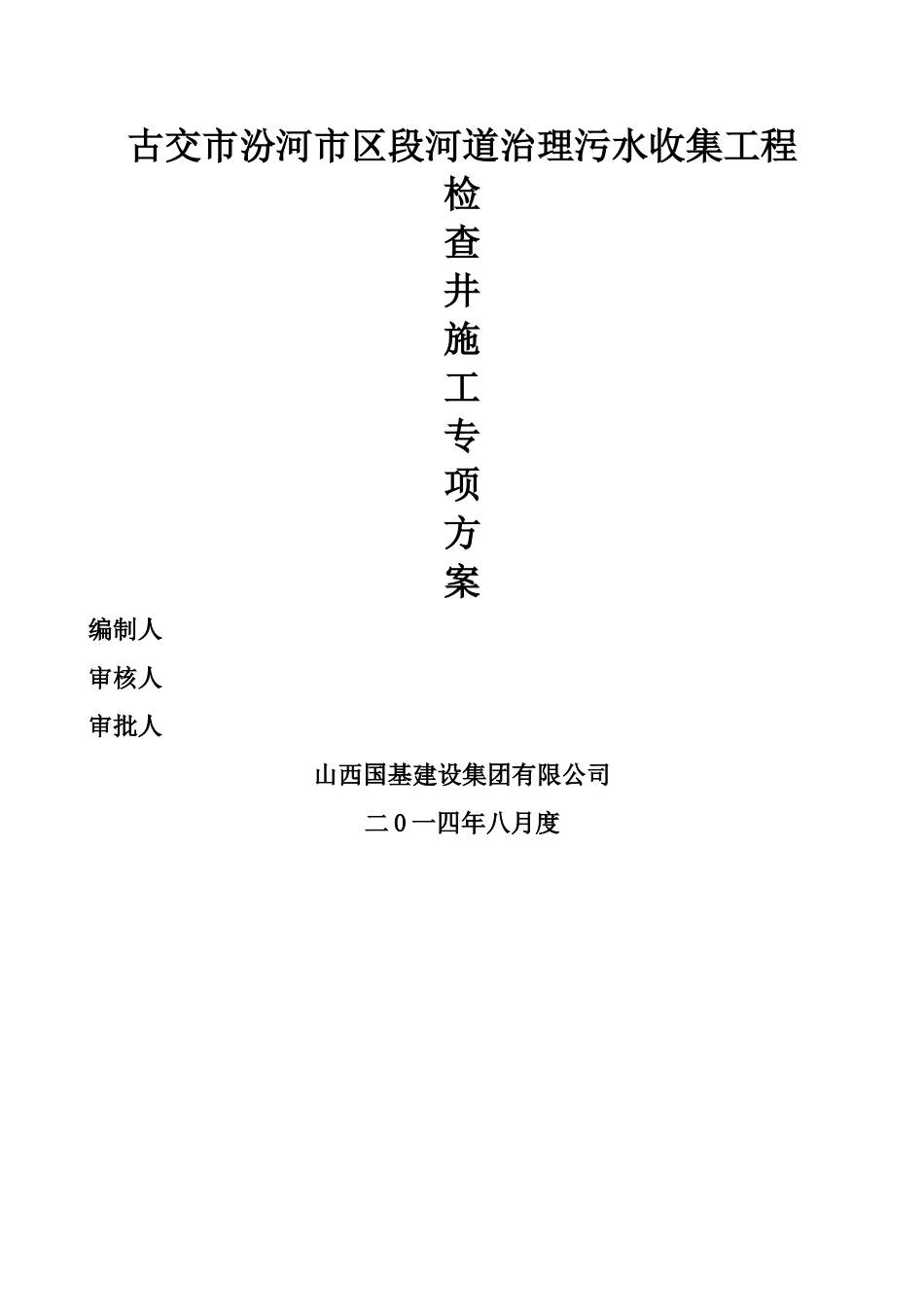

古交市汾河市区段河道治理污水收集工程检查井施工专项方案编制人审核人审批人山西国基建设集团有限公司二 0 一四年八月度第一章 工 程 概 述1.本工程位于古交市汾河沿岸。为收集滩上桥至长峪沟段河道两岸管涵污水、小流量沟道污水以及汾河景区公厕污水，左岸矾石沟，右岸屯兰川、原平川、大川河、铁磨沟及长峪沟等六条支沟在支沟口布设污水拦截而设计，设计终点接入新规划的古交市第二污水处理厂进厂污水主干管。2.检查井设计要求(1)管径 DN≤600㎜，采纳 ф1000㎜圆形混凝土污水检查井；管径 600㎜＜DN≤800㎜，采纳 ф1250㎜圆形混凝土污水检查井;DN≥800㎜，采纳矩形混凝土污水检查井；具体做法详见《市政排水管道工程及附属设施》标准图集—06MS201—3—21、25、38。井周围 80 厘米范围内采纳 C15 素混凝土回填，深度下 1。5 米；1。5 米下至井底采纳天然级配碎石回填.(2）所有检查井盖、座均采纳重型防盗球墨铸铁井盖、座.（3）管道及检查井基础地基承载力特征值;要求 fa≥100Kpa。(4)顶管工作井及接收井。(5）顶管施工段工作井尺寸为长 6。0 米，宽 4。0 米；接收井长 3。0 米,宽 3。0 米。做法详见结构图设计。3。主要工程量圆形污水检查井 55 座；矩形污水检查井 92 座;顶管工作井 46 座； 顶管接收井 46 座；沉砂池 6 座;闸门井 15 座第二章 钢筋混凝土工程施工本工程检查井均采纳标准图集，井墙和底板根据设计变更砼材料采纳C25、S4，钢筋 Φ—HPB235 级钢、Φ—HPB335 级钢；钢筋锚固长度 33d、搭接长度 40d，其他为 35。筋混凝土盖板，流槽为 Mu7。5 水泥砂浆砌 MU10 砖.详细施工按设计要求作业。 1、施工前，进行平面及水准控制测量及复测，保证井中心位置高程及井距符合设计要求,并定出中心点,划上砌筑位置及标出砌筑高度，便于操作人员掌握。2、钢筋工程（1）进场钢筋符合设计和法律规范要求。用于工程的钢筋无节疤，不弯曲和没有其它破损.钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖,钢筋放在木板和支墩上，离地净距大于 15cm。(2)保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。（3)钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或相适应的其他钢制品.绑扎钢筋的金属丝为 20～22＃的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，...
