2025年造价员培训电气设备安装工程基础知识

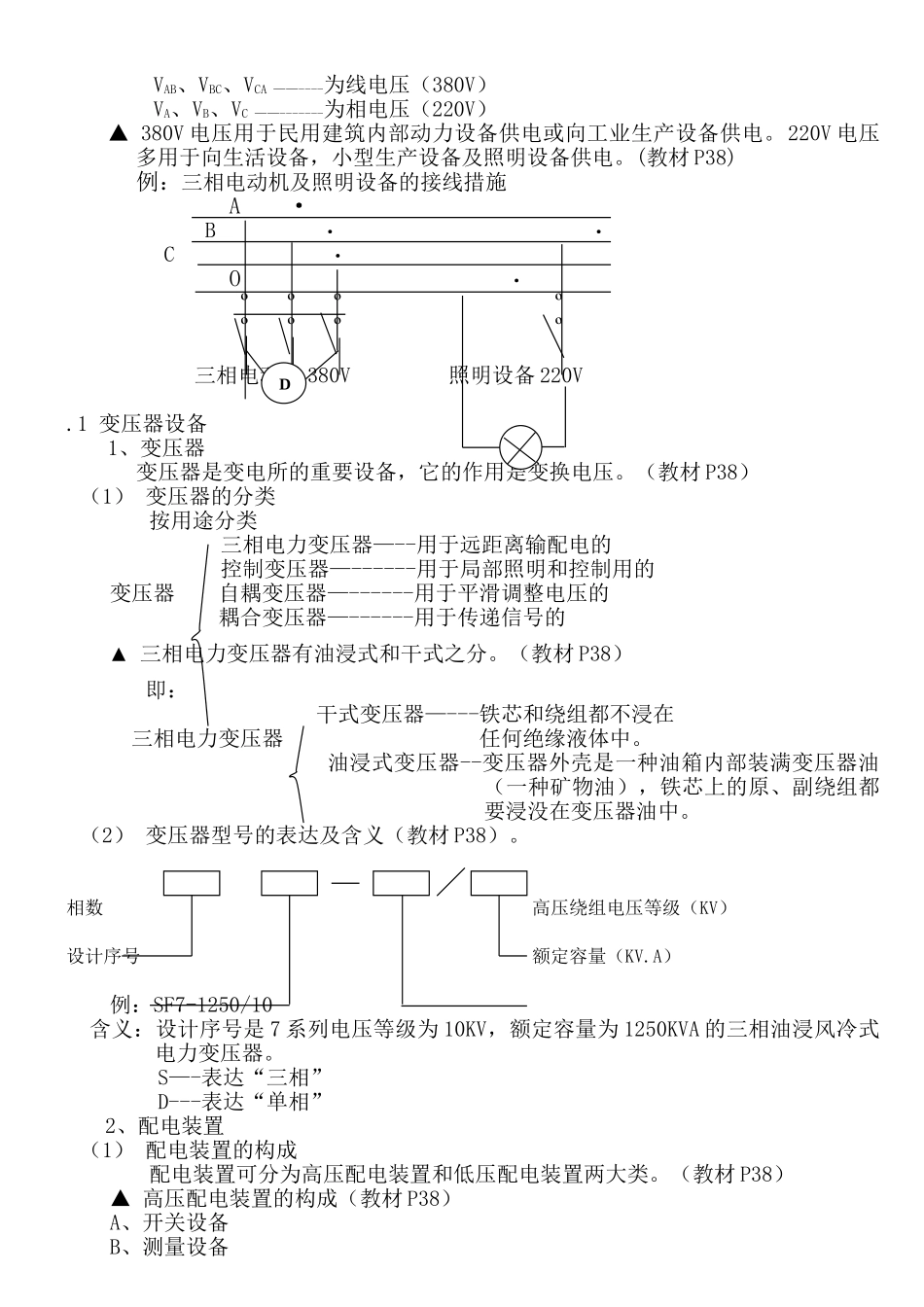

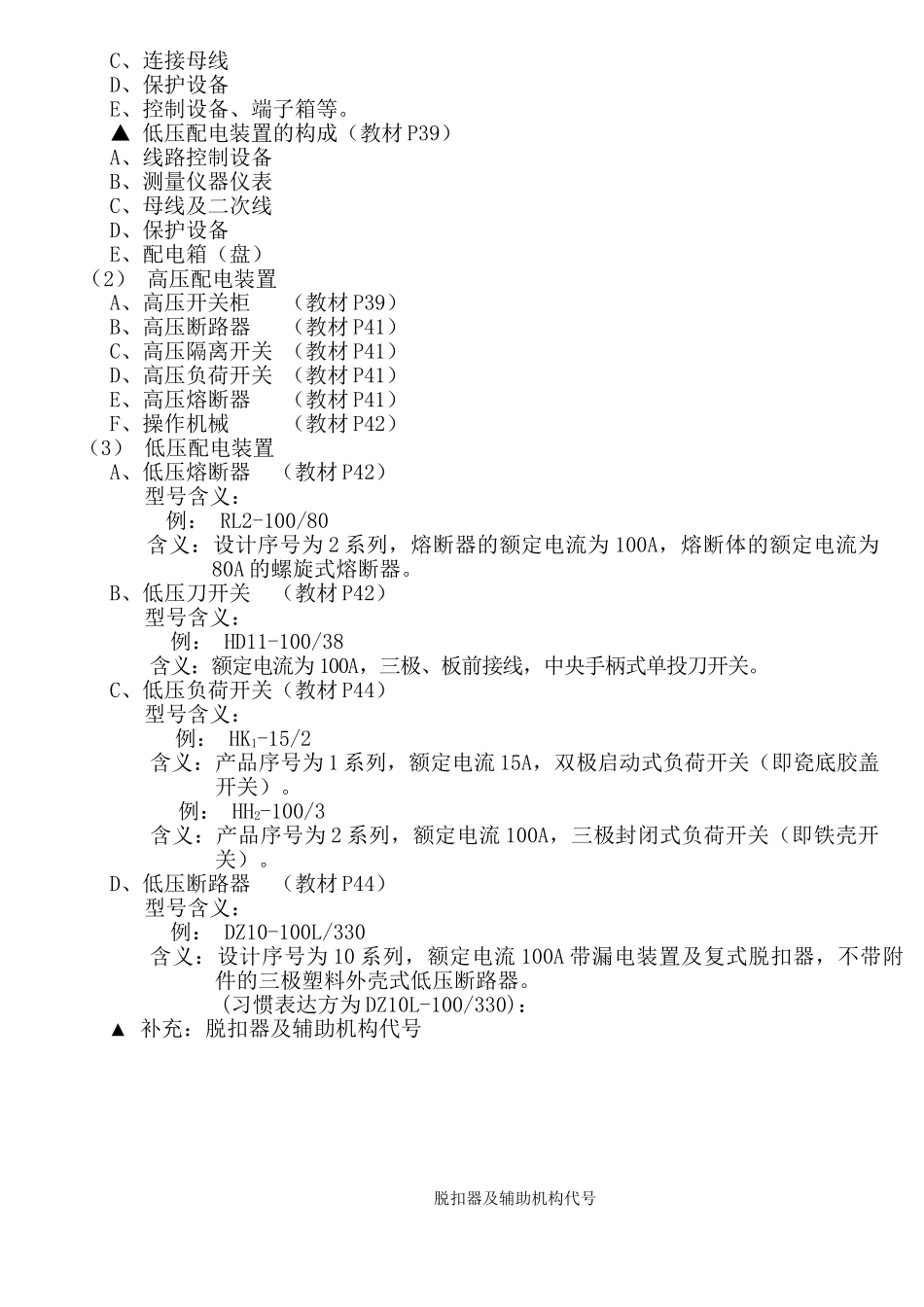

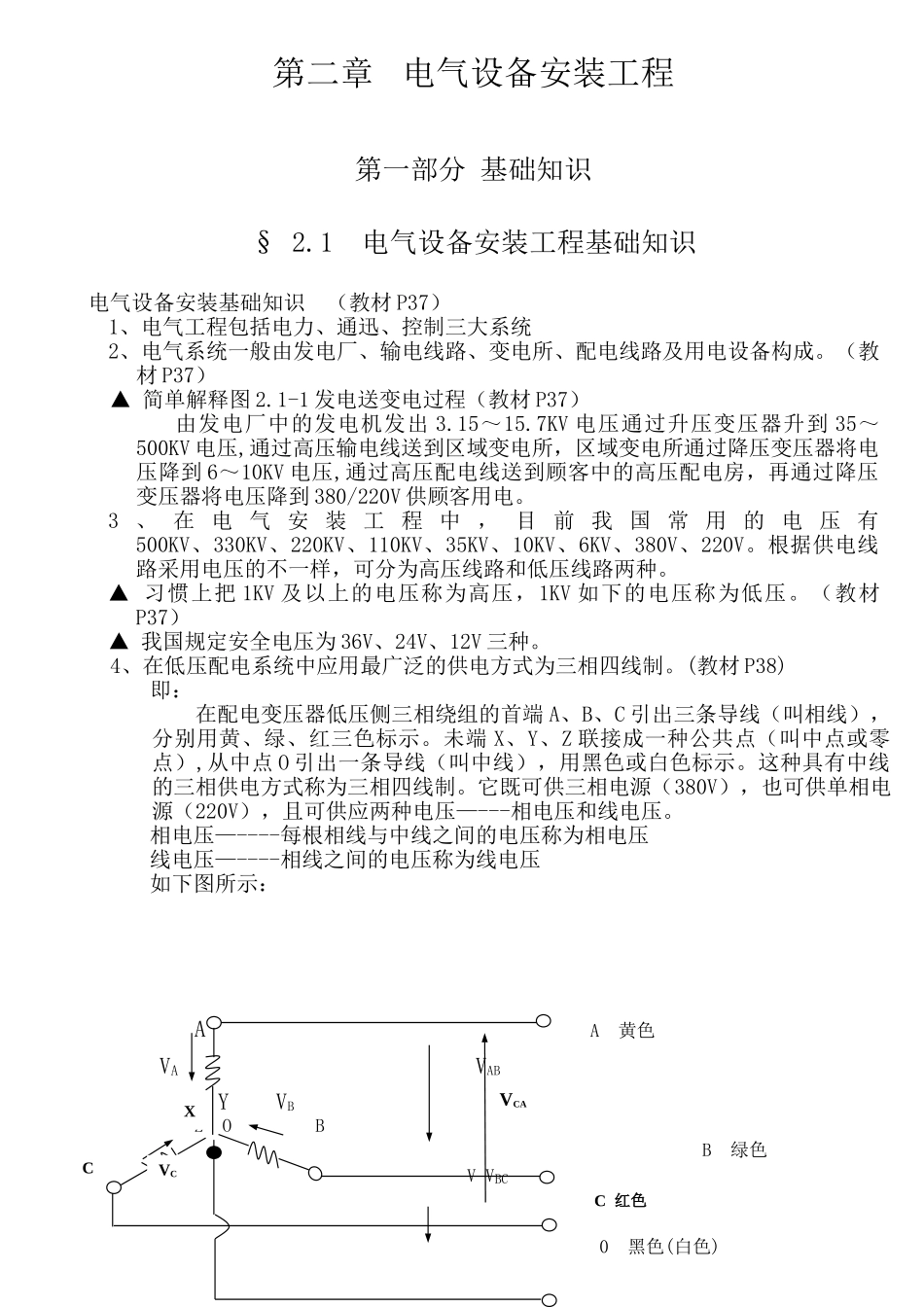

第二章 电气设备安装工程第一部分 基础知识§ 2.1 电气设备安装工程基础知识 电气设备安装基础知识 （教材 P37）1、电气工程包括电力、通迅、控制三大系统2、电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。（教材 P37）▲ 简单解释图 2.1-1 发电送变电过程（教材 P37）由发电厂中的发电机发出 3.15～15.7KV 电压通过升压变压器升到 35～500KV 电压,通过高压输电线送到区域变电所，区域变电所通过降压变压器将电压降到 6～10KV 电压,通过高压配电线送到顾客中的高压配电房，再通过降压变压器将电压降到 380/220V 供顾客用电。3 、 在 电 气 安 装 工 程 中 ， 目 前 我 国 常 用 的 电 压 有500KV、330KV、220KV、110KV、35KV、10KV、6KV、380V、220V。根据供电线路采用电压的不一样，可分为高压线路和低压线路两种。▲ 习惯上把 1KV 及以上的电压称为高压，1KV 如下的电压称为低压。（教材P37）▲ 我国规定安全电压为 36V、24V、12V 三种。4、在低压配电系统中应用最广泛的供电方式为三相四线制。(教材 P38)即：在配电变压器低压侧三相绕组的首端 A、B、C 引出三条导线（叫相线），分别用黄、绿、红三色标示。未端 X、Y、Z 联接成一种公共点（叫中点或零点）,从中点 O 引出一条导线（叫中线），用黑色或白色标示。这种具有中线的三相供电方式称为三相四线制。它既可供三相电源（380V），也可供单相电源（220V），且可供应两种电压—---相电压和线电压。相电压—----每根相线与中线之间的电压称为相电压线电压—----相线之间的电压称为线电压如下图所示： A A 黄色 VA VAB Y VB Z O BB 绿色 V VBC 0 黑色(白色)XCC 红色VCVCAVAB、VBC、VCA ——----为线电压（380V）VA、VB、VC ——-------为相电压（220V）▲ 380V 电压用于民用建筑内部动力设备供电或向工业生产设备供电。220V 电压多用于向生活设备，小型生产设备及照明设备供电。(教材 P38)例：三相电动机及照明设备的接线措施A ·B · · C · O · º º º º º º º º 三相电动机 380V 照明设备 220V.1 变压器设备1、变压器变压器是变电所的重要设备，它的作用是变换电压。（教材 P38）（1） 变压器的分类按用途分类 三相电力变压器—--用于远距离输配电的 控制变压器—------用于局部照明和控制用的变压器 自耦变压器—------用于平滑调整电压的 耦合变压器...
