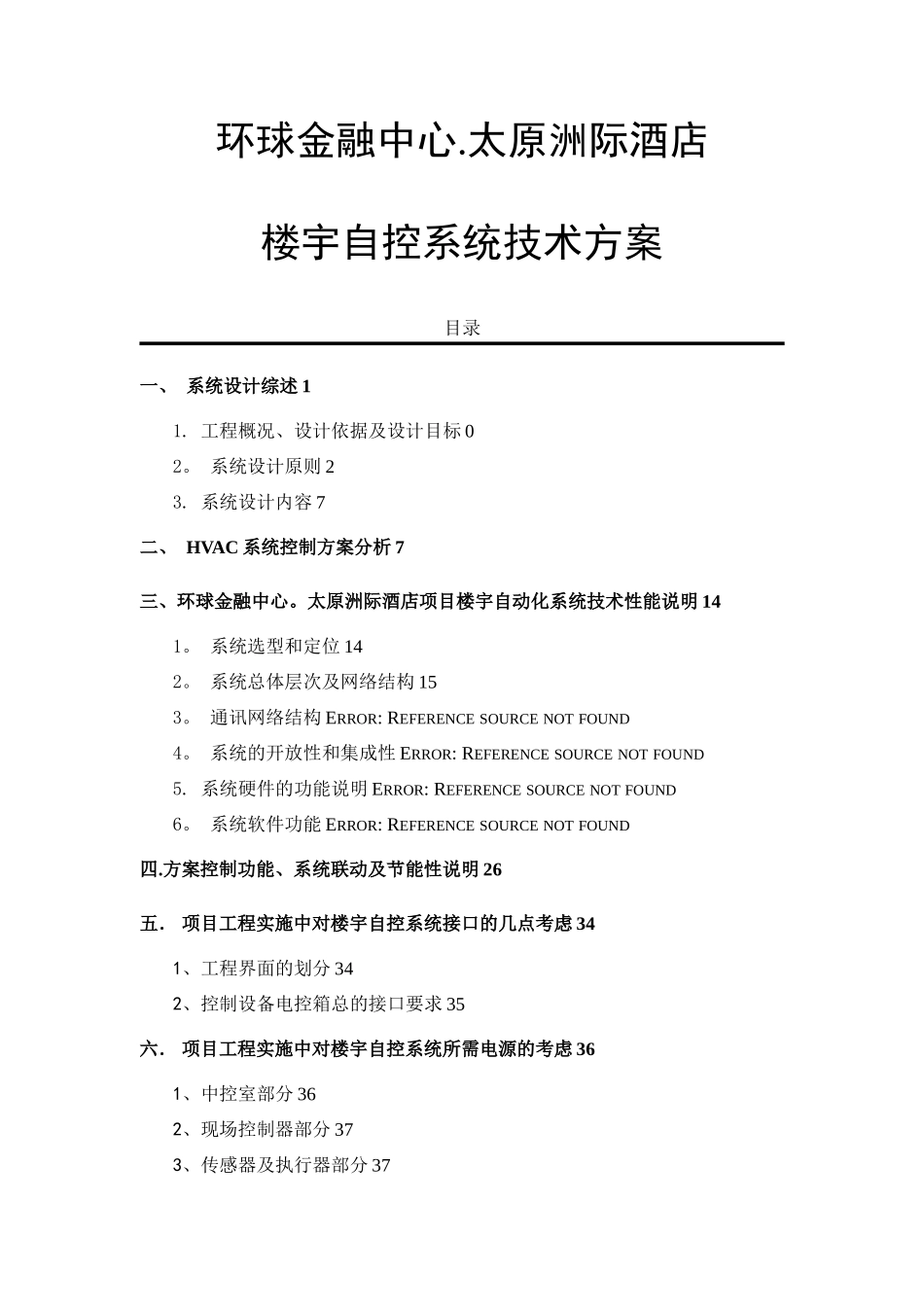

环球金融中心.太原洲际酒店楼宇自控系统技术方案目录一、 系统设计综述 11. 工程概况、设计依据及设计目标 02。 系统设计原则 23. 系统设计内容 7二、 HVAC 系统控制方案分析 7三、环球金融中心。太原洲际酒店项目楼宇自动化系统技术性能说明 141。 系统选型和定位 142。 系统总体层次及网络结构 153。 通讯网络结构 ERROR: REFERENCE SOURCE NOT FOUND4。 系统的开放性和集成性 ERROR: REFERENCE SOURCE NOT FOUND5. 系统硬件的功能说明 ERROR: REFERENCE SOURCE NOT FOUND6。 系统软件功能 ERROR: REFERENCE SOURCE NOT FOUND四.方案控制功能、系统联动及节能性说明 26五． 项目工程实施中对楼宇自控系统接口的几点考虑 341、工程界面的划分 342、控制设备电控箱总的接口要求 35六． 项目工程实施中对楼宇自控系统所需电源的考虑 361、中控室部分 362、现场控制器部分 373、传感器及执行器部分 374、系统接地 37七． 项目楼宇自控系统与集成管理系统之间的配合 37八． 项目楼宇自控系统对其它专业的要求 38九． 本项目楼宇自控系统线缆敷设方式 38十． 本项目楼宇自控系统调试方案 39楼宇自控系统设计说明一、 系统设计综述1. 工程概况、设计依据及设计目标（1）工程概况环球金融中心.太原洲际酒店项目由地下二层,地上 19 层建筑组成。本工程楼宇自控系统采纳直接数字控制技术，对建筑内的供水、排水、冷冻水、热水系统、空调设备及通风设备，供电系统等设备进行监视或节能控制，本系统采纳最先进的、具有国际最新楼宇控制标准协议的系统施耐德电气 VISTA 系统，实现真正意义上的节能控制和管理。（2）设计依据本方案依据《环球金融中心.太原洲际酒店项目楼宇自控系统技术要求》以及各专业设计图纸,并依据国家有关法律规范、标准制作.《智能建筑质量验收法律规范》 GB50339—2024 《智能建筑设计标准》 GB/T50314《建筑智能化系统设计技术法律规范》 DBJ01-615—2024《民用建筑电气设计法律规范》 JGJ/T16-92《建筑电气设计技术法律规范》 GBJ—79-85《采暖通风与空气调节设计法律规范》 GBJ79-19—87《工业企业通信接地技术法律规范》 GBJ79—85《建筑物防雷设计法律规范》（2000 年版) GB50057—94《建筑电气工程施工质量验收法律规范》 GB50303-2024《建筑及住宅小区智能化工程检测验收法律规范》DB11/146—2024（3）设计目标楼宇自动化系统的目标是对环球金融...
