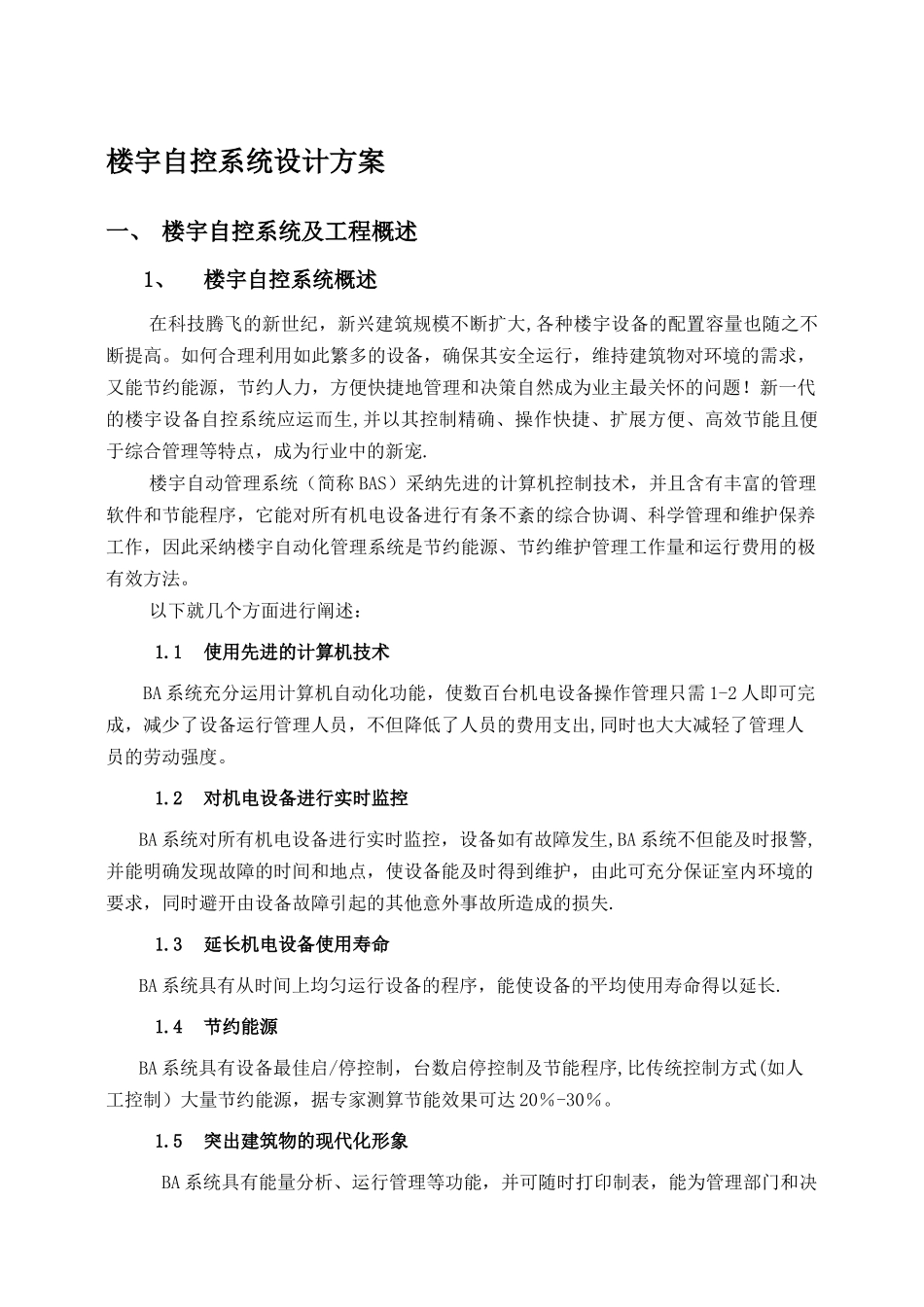

楼宇自控系统设计方案一、 楼宇自控系统及工程概述1、楼宇自控系统概述 在科技腾飞的新世纪,新兴建筑规模不断扩大,各种楼宇设备的配置容量也随之不断提高。如何合理利用如此繁多的设备,确保其安全运行,维持建筑物对环境的需求,又能节约能源,节约人力,方便快捷地管理和决策自然成为业主最关怀的问题!新一代的楼宇设备自控系统应运而生,并以其控制精确、操作快捷、扩展方便、高效节能且便于综合管理等特点,成为行业中的新宠.楼宇自动管理系统(简称 BAS)采纳先进的计算机控制技术,并且含有丰富的管理软件和节能程序,它能对所有机电设备进行有条不紊的综合协调、科学管理和维护保养工作,因此采纳楼宇自动化管理系统是节约能源、节约维护管理工作量和运行费用的极有效方法。以下就几个方面进行阐述:1.1使用先进的计算机技术 BA 系统充分运用计算机自动化功能,使数百台机电设备操作管理只需 1-2 人即可完成,减少了设备运行管理人员,不但降低了人员的费用支出,同时也大大减轻了管理人员的劳动强度。1.2对机电设备进行实时监控BA 系统对所有机电设备进行实时监控,设备如有故障发生,BA 系统不但能及时报警,并能明确发现故障的时间和地点,使设备能及时得到维护,由此可充分保证室内环境的要求,同时避开由设备故障引起的其他意外事故所造成的损失.1.3延长机电设备使用寿命BA 系统具有从时间上均匀运行设备的程序,能使设备的平均使用寿命得以延长.1.4节约能源BA 系统具有设备最佳启/停控制,台数启停控制及节能程序,比传统控制方式(如人工控制)大量节约能源,据专家测算节能效果可达 20%-30%。1.5突出建筑物的现代化形象BA 系统具有能量分析、运行管理等功能,并可随时打印制表,能为管理部门和决策部门提供详细的设备运行资料.目前 BA 系统已达到相当先进的水平,不但能提高设备运行管理水平,而且可作为特征标志之一,突出建筑物的现代化形象,起到良好的效果。2、系统概述某某综合楼包含有办公楼及库房、地下室等区域,整体建筑采纳冬季送热,夏季送冷的中央空调系统,空调水系统采纳两管制系统,各部分的具体空调形式为:风机盘管加新风的水—空气空调系统;楼宇自控系统受控内容包括冷水机组(无图纸,暂未考虑)、换热站(无图纸,暂未考虑)、空调机、新风机、送排风机、给排水、变配电、照明等八个部分组成.鉴于其受控设备多、分布区域广、智能化要求高的特点,为提高管理水平,节约能源并提供更为舒适的室内环境,...
