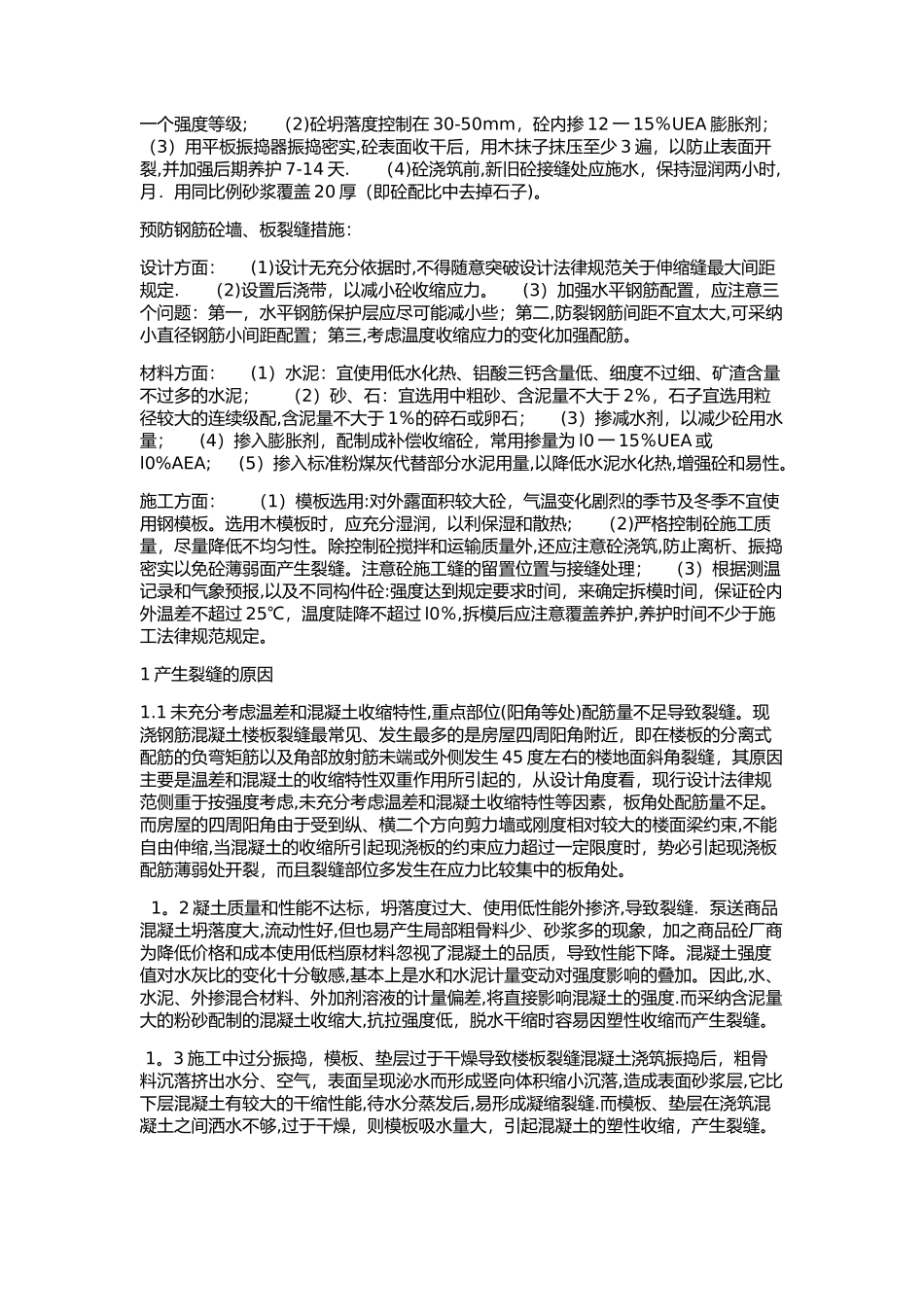

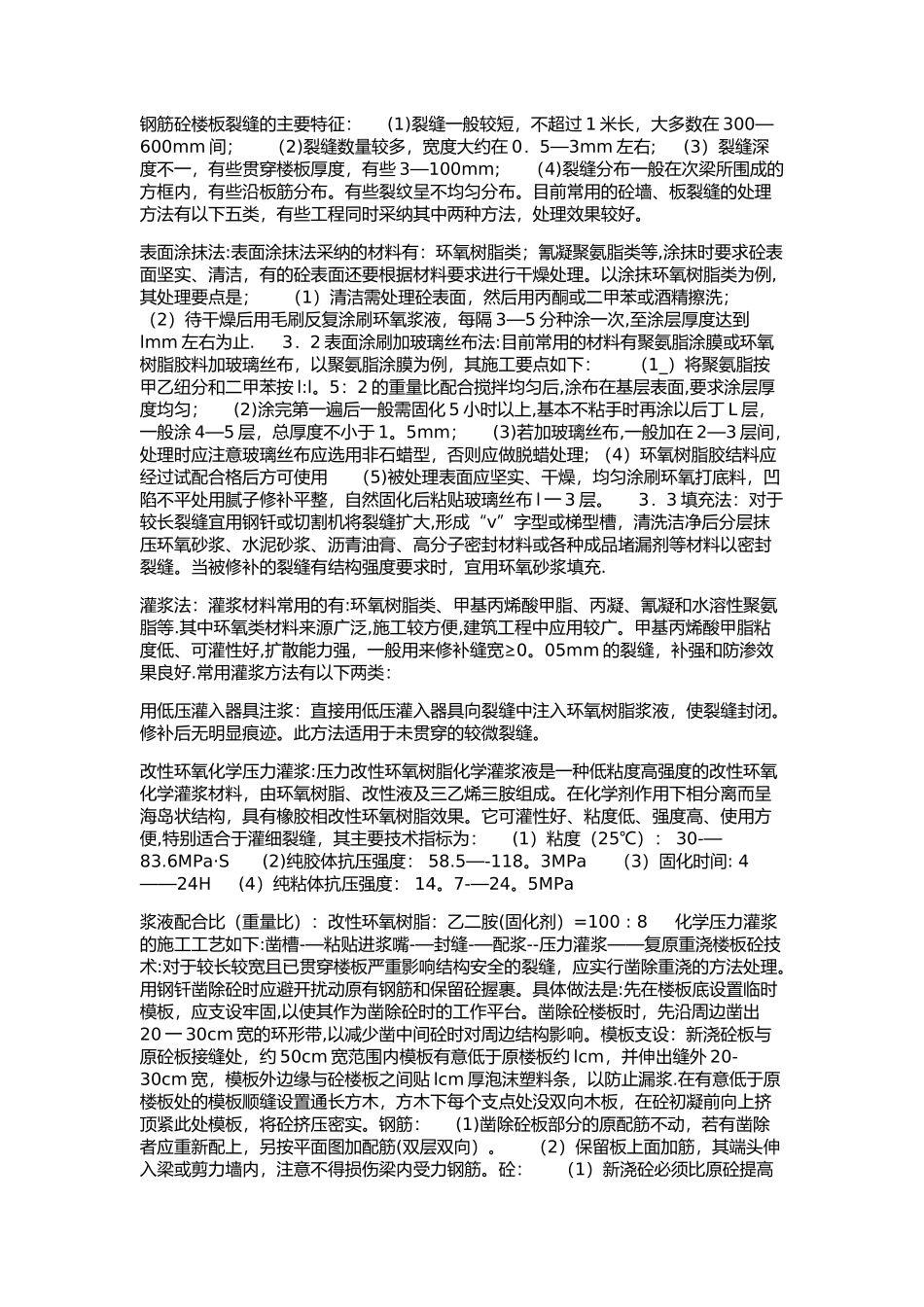

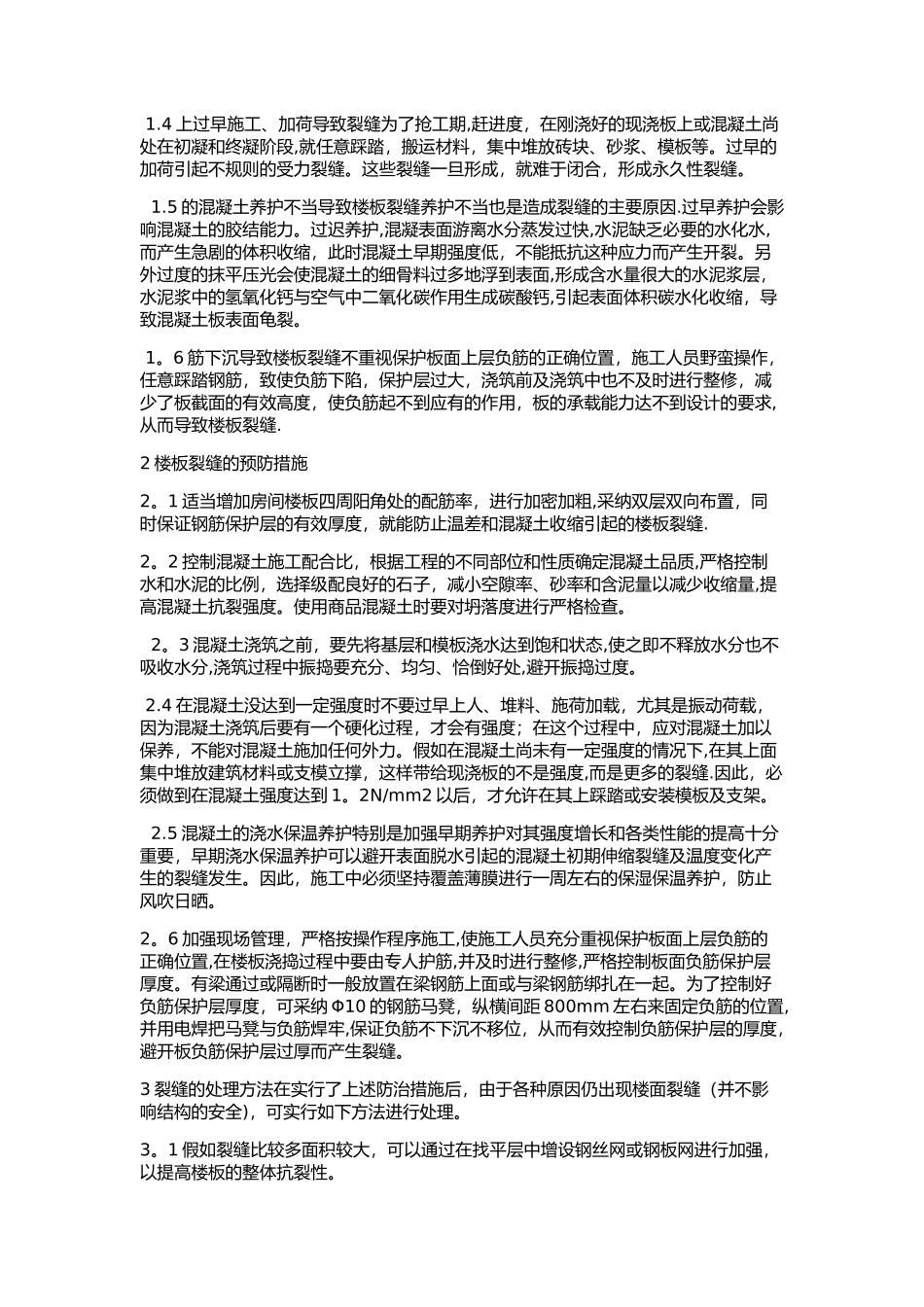

钢筋砼楼板裂缝的主要特征： (1)裂缝一般较短，不超过 1 米长，大多数在 300—600mm 间； （2)裂缝数量较多，宽度大约在 0．5—3mm 左右; (3）裂缝深度不一，有些贯穿楼板厚度，有些 3—100mm; （4)裂缝分布一般在次梁所围成的方框内，有些沿板筋分布。有些裂纹呈不均匀分布。目前常用的砼墙、板裂缝的处理方法有以下五类，有些工程同时采纳其中两种方法，处理效果较好。表面涂抹法:表面涂抹法采纳的材料有：环氧树脂类；氰凝聚氨脂类等,涂抹时要求砼表面坚实、清洁，有的砼表面还要根据材料要求进行干燥处理。以涂抹环氧树脂类为例,其处理要点是； （1）清洁需处理砼表面，然后用丙酮或二甲苯或酒精擦洗； （2）待干燥后用毛刷反复涂刷环氧浆液，每隔 3—5 分种涂一次,至涂层厚度达到lmm 左右为止. 3．2 表面涂刷加玻璃丝布法:目前常用的材料有聚氨脂涂膜或环氧树脂胶料加玻璃丝布，以聚氨脂涂膜为例，其施工要点如下： （1_）将聚氨脂按甲乙纽分和二甲苯按 l:l。5：2 的重量比配合搅拌均匀后,涂布在基层表面,要求涂层厚度均匀； (2)涂完第一遍后一般需固化 5 小时以上,基本不粘手时再涂以后丁 L 层，一般涂 4—5 层，总厚度不小于 1。5mm； (3)若加玻璃丝布,一般加在 2—3 层间，处理时应注意玻璃丝布应选用非石蜡型，否则应做脱蜡处理; （4）环氧树脂胶结料应经过试配合格后方可使用 （5)被处理表面应坚实、干燥，均匀涂刷环氧打底料，凹陷不平处用腻子修补平整，自然固化后粘贴玻璃丝布 l 一 3 层。 3．3 填充法：对于较长裂缝宜用钢钎或切割机将裂缝扩大,形成“v”字型或梯型槽，清洗洁净后分层抹压环氧砂浆、水泥砂浆、沥青油膏、高分子密封材料或各种成品堵漏剂等材料以密封裂缝。当被修补的裂缝有结构强度要求时，宜用环氧砂浆填充.灌浆法：灌浆材料常用的有:环氧树脂类、甲基丙烯酸甲脂、丙凝、氰凝和水溶性聚氨脂等.其中环氧类材料来源广泛,施工较方便,建筑工程中应用较广。甲基丙烯酸甲脂粘度低、可灌性好,扩散能力强，一般用来修补缝宽≥0。05mm 的裂缝，补强和防渗效果良好.常用灌浆方法有以下两类：用低压灌入器具注浆：直接用低压灌入器具向裂缝中注入环氧树脂浆液，使裂缝封闭。修补后无明显痕迹。此方法适用于未贯穿的较微裂缝。改性环氧化学压力灌浆:压力改性环氧树脂化学灌浆液是一种低粘度高强度的改性环氧化学灌浆材料，由环氧树脂、改性液及三乙烯三胺组成。在化学剂作用下相分离...
