模块化机房建设方案

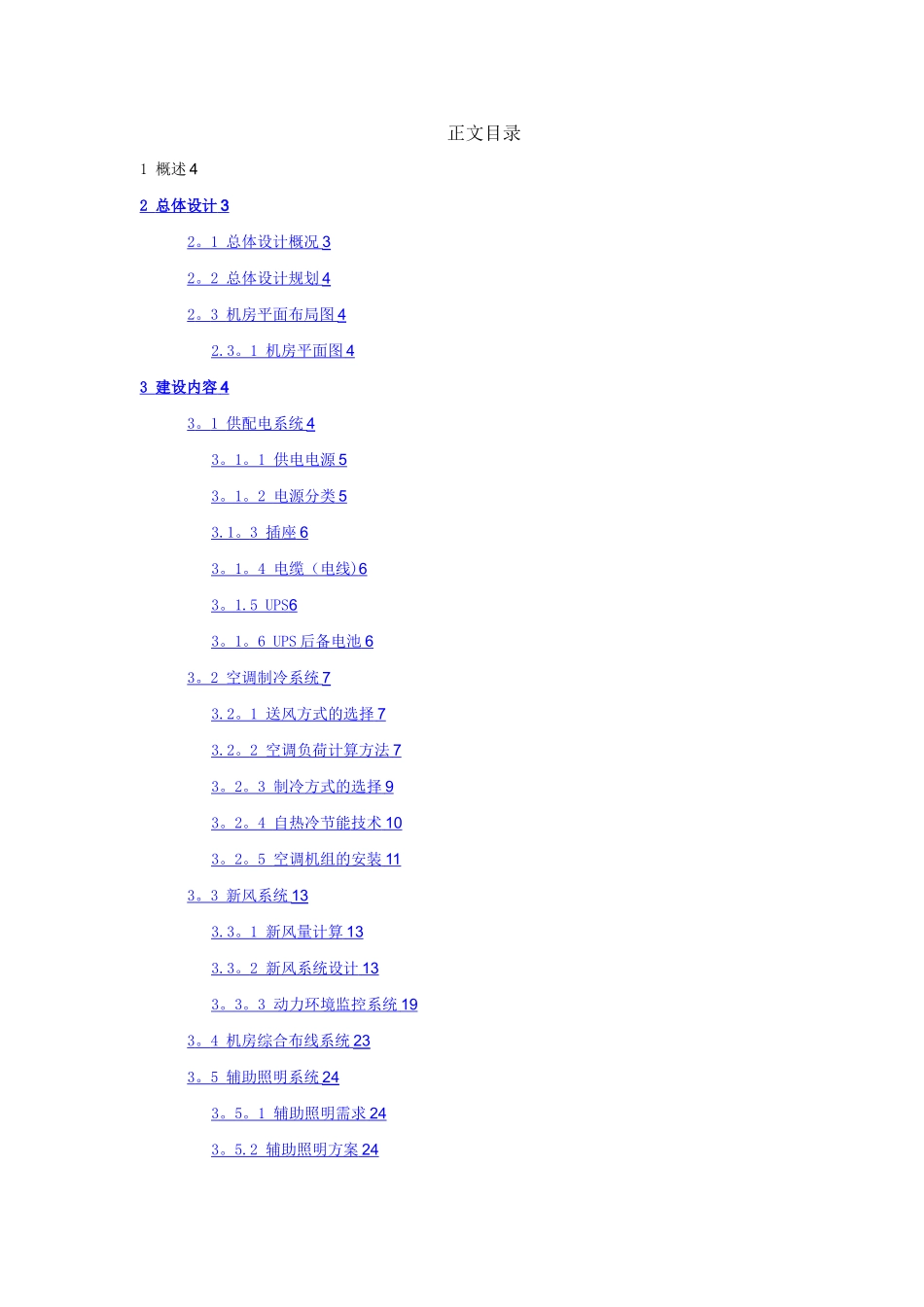

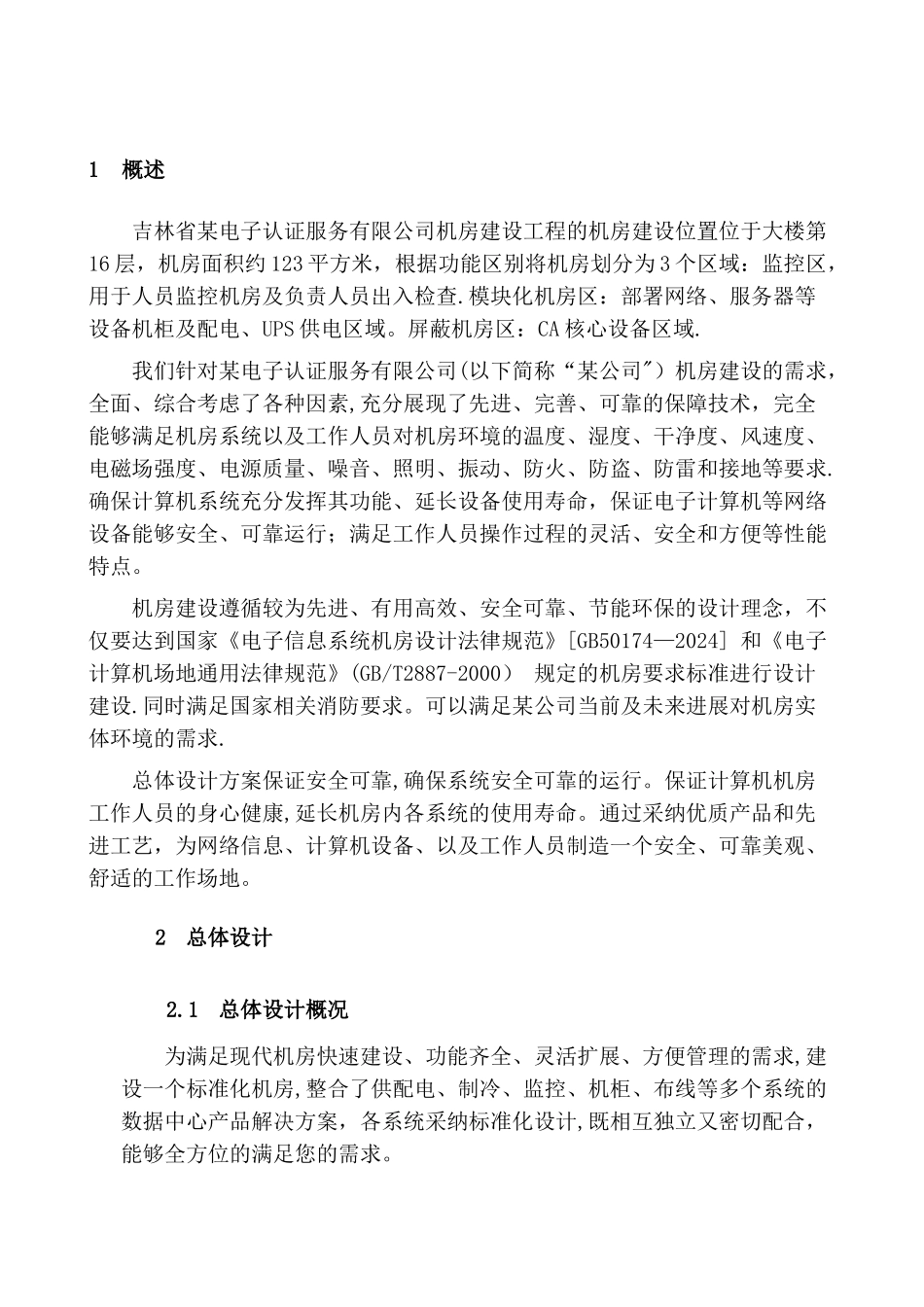

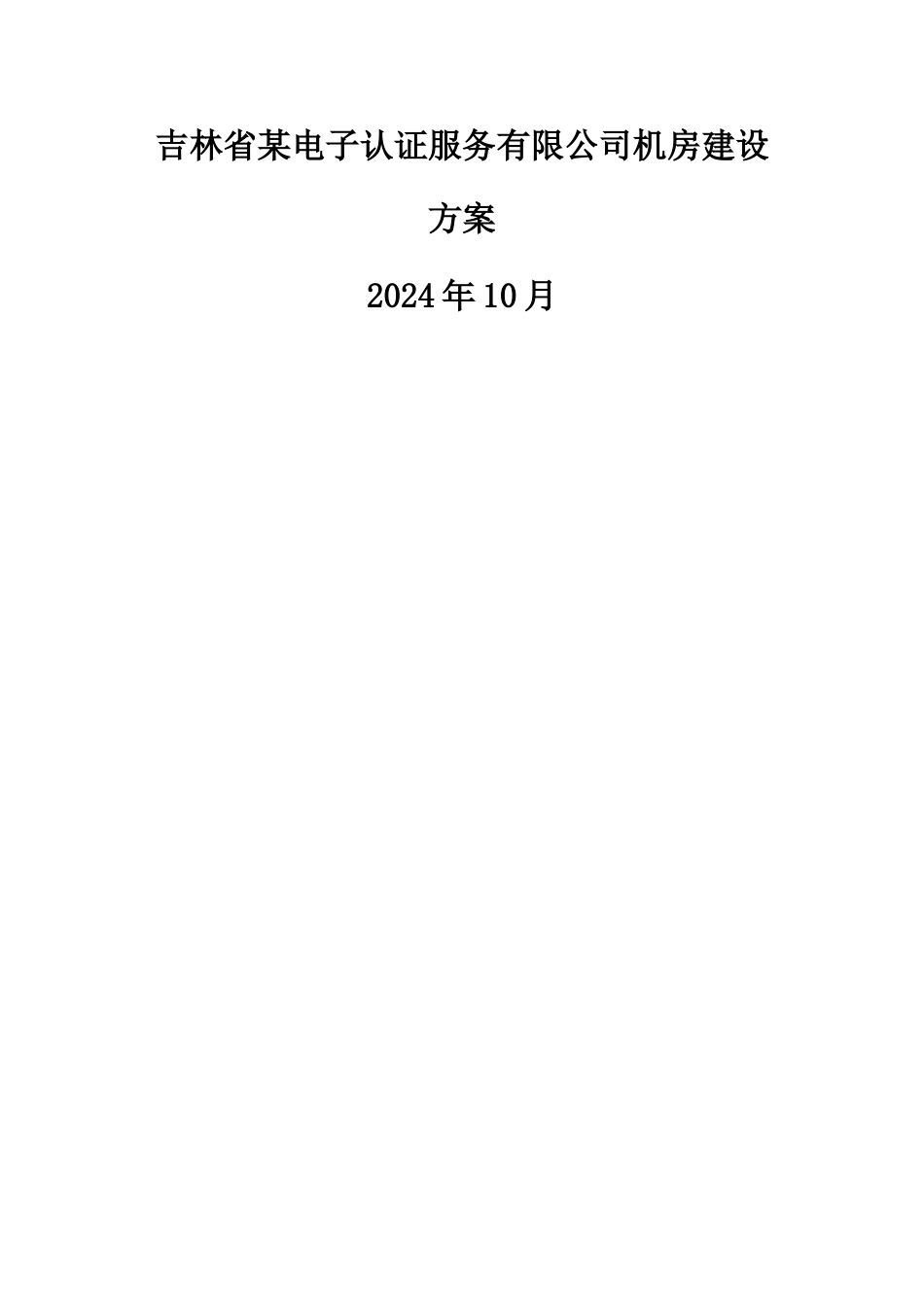

吉林省某电子认证服务有限公司机房建设方案2024 年 10 月正文目录1 概述 42 总体 设计 3 2 。 1 总体设计概况 3 2 。 2 总体设计规划 4 2 。 3 机房平面布局图 4 2.3 。 1 机房平面图 4 3 建设 内容 4 3 。 1 供配电系统 4 3 。 1 。 1 供电电源 5 3 。 1 。 2 电源分类 5 3.1 。 3 插座 6 3 。 1 。 4 电缆（电线 ) 6 3 。 1.5 UPS 6 3 。 1 。 6 UPS 后备电池 6 3 。 2 空调制冷系统 7 3.2 。 1 送风方式的选择 7 3.2 。 2 空调负荷计算方法 7 3 。 2 。 3 制冷方式的选择 9 3 。 2 。 4 自热冷节能 技术 10 3 。 2 。 5 空调机组的安装 11 3 。 3 新风系统 13 3.3 。 1 新风量计算 13 3.3 。 2 新风系统设计 13 3 。 3 。 3 动力环境监控 系统 19 3 。 4 机房综合布线系统 23 3 。 5 辅助照明系统 24 3 。 5 。 1 辅助照明需求 24 3 。 5.2 辅助照明方案 24 1概述吉林省某电子认证服务有限公司机房建设工程的机房建设位置位于大楼第16 层，机房面积约 123 平方米，根据功能区别将机房划分为 3 个区域：监控区，用于人员监控机房及负责人员出入检查.模块化机房区：部署网络、服务器等设备机柜及配电、UPS 供电区域。屏蔽机房区：CA 核心设备区域.我们针对某电子认证服务有限公司(以下简称“某公司"）机房建设的需求，全面、综合考虑了各种因素,充分展现了先进、完善、可靠的保障技术，完全能够满足机房系统以及工作人员对机房环境的温度、湿度、干净度、风速度、电磁场强度、电源质量、噪音、照明、振动、防火、防盗、防雷和接地等要求.确保计算机系统充分发挥其功能、延长设备使用寿命，保证电子计算机等网络设备能够安全、可靠运行；满足工作人员操作过程的灵活、安全和方便等性能特点。机房建设遵循较为先进、有用高效、安全可靠、节能环保的设计理念，不仅要达到国家《电子信息系统机房设计法律规范》[GB50174—2024] 和《电子计算机场地通用法律规范》(GB/T2887-2000） 规定的机房要求标准进行设计建设.同时满足国家相关消防要求。可以满足某公司当前及未来进展对机房实体环境的需求.总体设计方案保证安全可靠,确保系统安全可靠的运行。保证计算机机房工作人员的身心健康,延长机房内各系统的使用寿命。通过采纳优质产品和先进工艺，为网络信息、计算机设备、...
