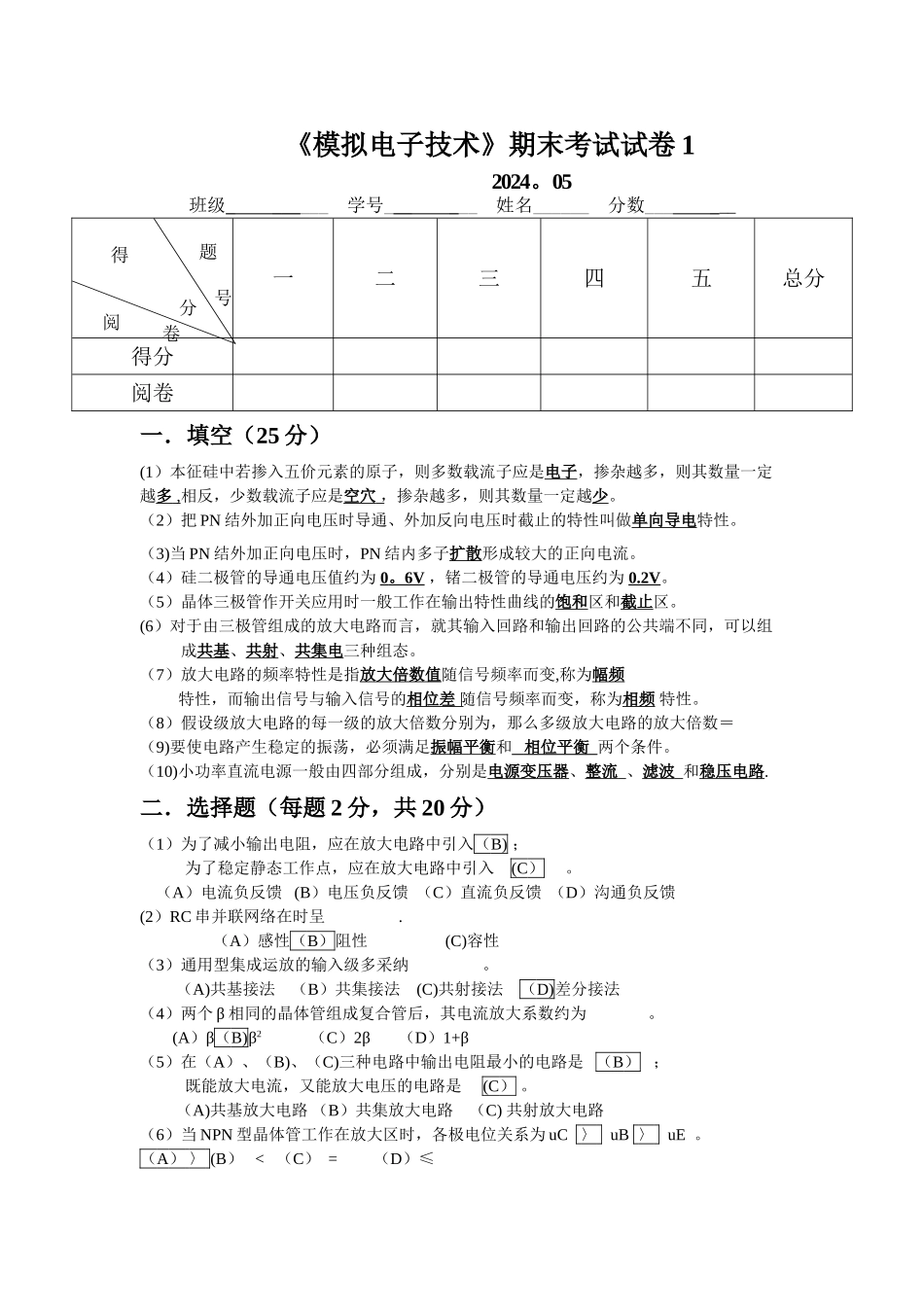

《模拟电子技术》期末考试试卷 12024。05班级_ ______ 学号___ ___ 姓名______ 分数___ ___一二三四五总分得分阅卷一．填空（25 分）(1）本征硅中若掺入五价元素的原子，则多数载流子应是电子，掺杂越多，则其数量一定越多 ,相反，少数载流子应是空穴 ，掺杂越多，则其数量一定越少。（2）把 PN 结外加正向电压时导通、外加反向电压时截止的特性叫做单向导电特性。（3)当 PN 结外加正向电压时，PN 结内多子扩散形成较大的正向电流。（4）硅二极管的导通电压值约为 0 。 6V ，锗二极管的导通电压约为 0.2V。（5）晶体三极管作开关应用时一般工作在输出特性曲线的饱和区和截止区。(6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成共基、共射、共集电三种组态。（7）放大电路的频率特性是指放大倍数值随信号频率而变,称为幅频特性，而输出信号与输入信号的相位差 随信号频率而变，称为相频 特性。（8）假设级放大电路的每一级的放大倍数分别为，那么多级放大电路的放大倍数＝（9)要使电路产生稳定的振荡，必须满足振幅平衡和 相位平衡 两个条件。（10)小功率直流电源一般由四部分组成，分别是电源变压器、整流 、滤波 和稳压电路.二．选择题（每题 2 分，共 20 分）（1）为了减小输出电阻，应在放大电路中引入（B) ； 为了稳定静态工作点，应在放大电路中引入 (C） 。 （A）电流负反馈 (B）电压负反馈 （C）直流负反馈 （D）沟通负反馈(2）RC 串并联网络在时呈 . （A）感性（B）阻性 (C)容性（3）通用型集成运放的输入级多采纳 。 （A)共基接法 （B）共集接法 (C)共射接法 （D)差分接法（4）两个 β 相同的晶体管组成复合管后，其电流放大系数约为 。 (A）β（B)β2 （C）2β （D）1+β（5）在（A）、（B)、（C)三种电路中输出电阻最小的电路是 （B） ； 既能放大电流，又能放大电压的电路是 (C） 。 （A)共基放大电路 （B）共集放大电路 （C) 共射放大电路 （6）当 NPN 型晶体管工作在放大区时，各极电位关系为 uC 〉 uB 〉 uE 。（A） 〉 (B） < （C） = （D）≤题号得分阅卷（7)硅二极管的正向导通压降比锗二极管的 。(A） 大 (B） 小 （C) 相等(8)在正弦波振荡器中，放大器的主要作用是（ ）。(A）保证振荡器满足振幅平衡条件，能持续输出振荡信号（B)保证电路满足相位平衡条件(C）把外界的影响减弱(9)图 1 中能组成复...
