模板及盘扣式支架专项施工方案

模板及盘扣式支架专项施工方案_第1页
1/35
模板及盘扣式支架专项施工方案_第2页
2/35
模板及盘扣式支架专项施工方案_第3页
3/35

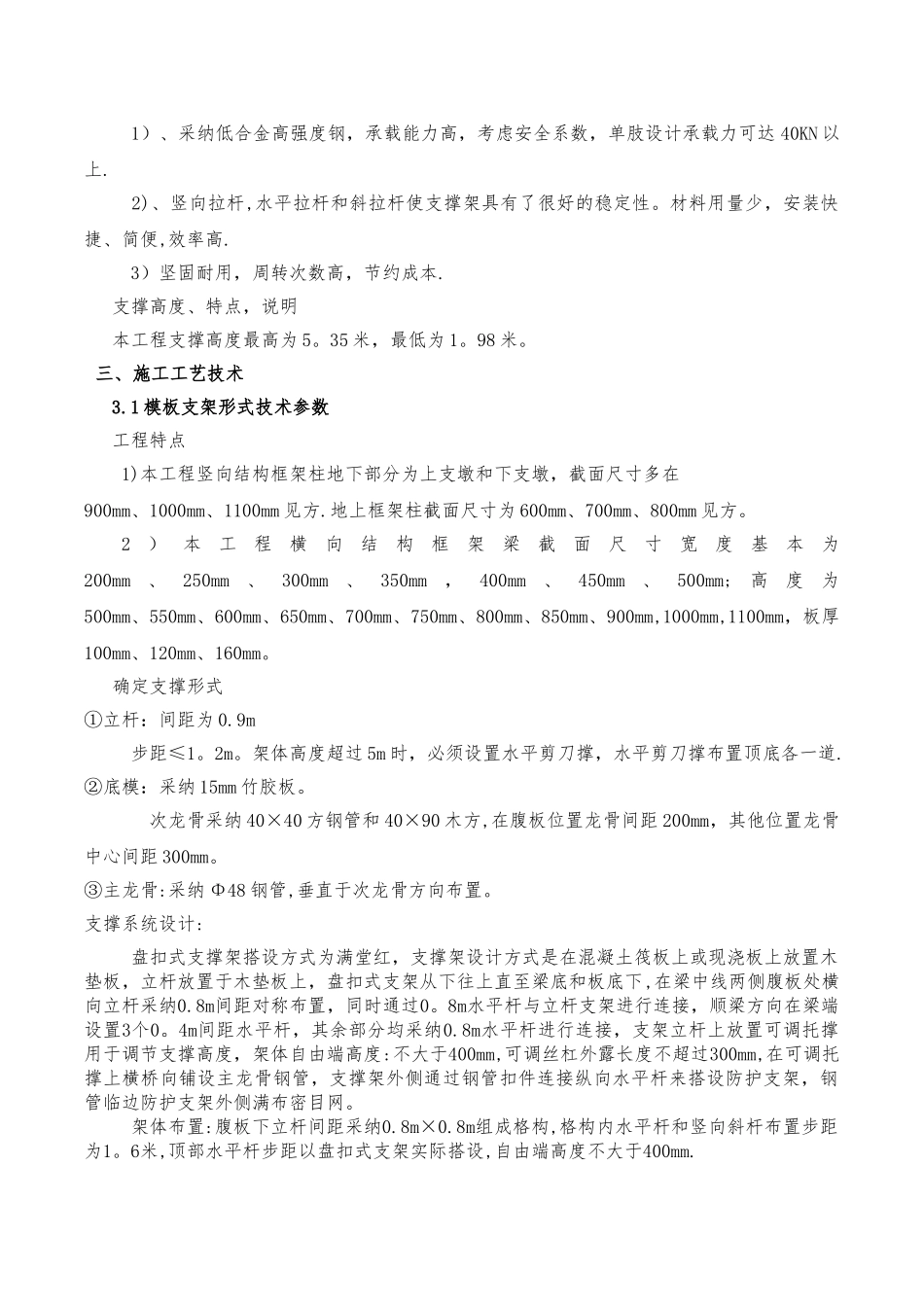

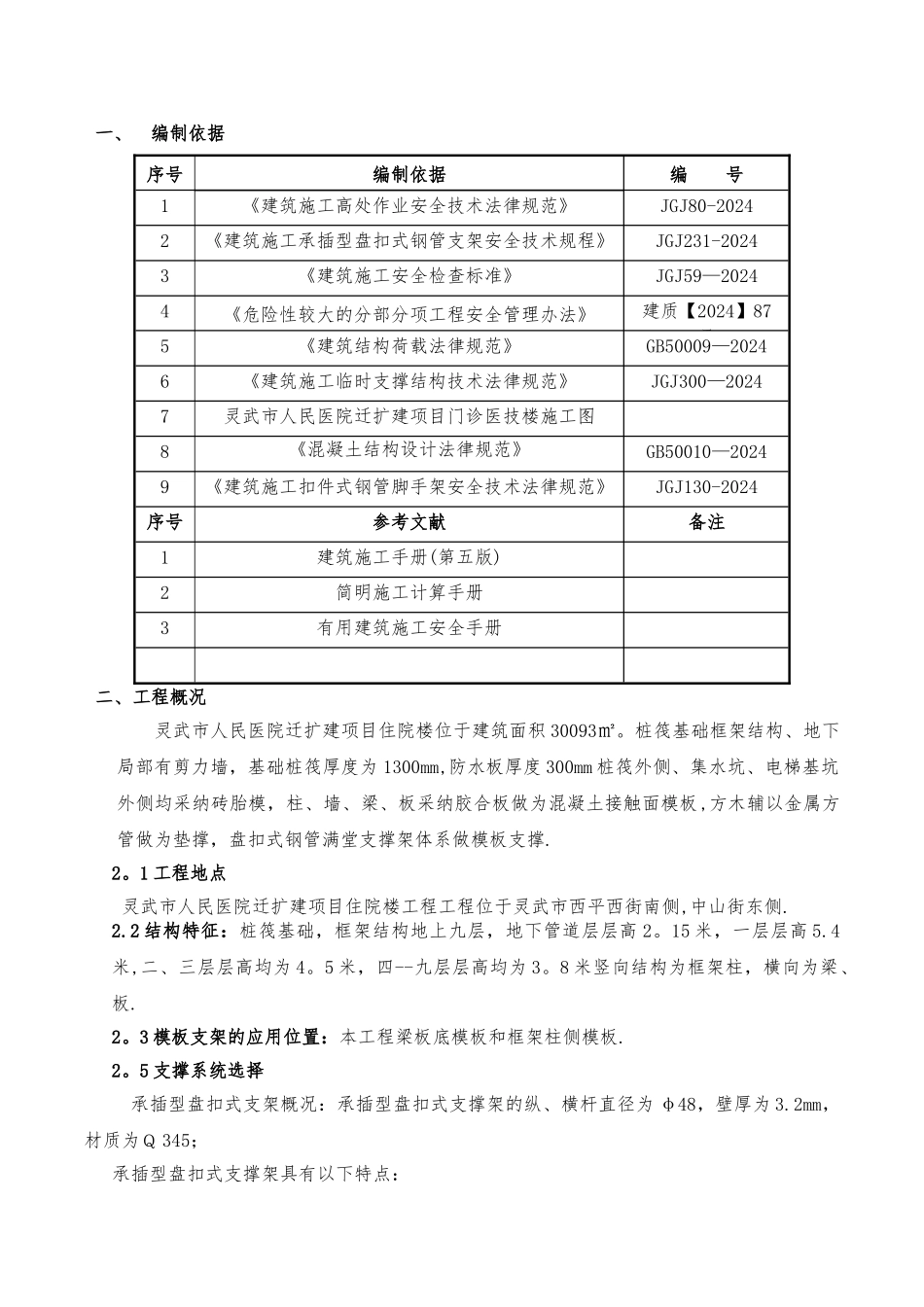

住院楼模板支撑架专项施工方案一、编制依据序号编制依据编 号1《建筑施工高处作业安全技术法律规范》JGJ80-20242《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20243《建筑施工安全检查标准》JGJ59—20244《危险性较大的分部分项工程安全管理办法》建质【2024】87号5《建筑结构荷载法律规范》GB50009—20246《建筑施工临时支撑结构技术法律规范》JGJ300—20247灵武市人民医院迁扩建项目门诊医技楼施工图8《混凝土结构设计法律规范》GB50010—20249《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024序号参考文献备注1建筑施工手册(第五版)2简明施工计算手册3有用建筑施工安全手册二、工程概况灵武市人民医院迁扩建项目住院楼位于建筑面积 30093㎡。桩筏基础框架结构、地下局部有剪力墙,基础桩筏厚度为 1300mm,防水板厚度 300mm 桩筏外侧、集水坑、电梯基坑外侧均采纳砖胎模,柱、墙、梁、板采纳胶合板做为混凝土接触面模板,方木辅以金属方管做为垫撑,盘扣式钢管满堂支撑架体系做模板支撑.2。1 工程地点灵武市人民医院迁扩建项目住院楼工程工程位于灵武市西平西街南侧,中山街东侧.2.2 结构特征:桩筏基础,框架结构地上九层,地下管道层层高 2。15 米,一层层高 5.4米,二、三层层高均为 4。5 米,四--九层层高均为 3。8 米竖向结构为框架柱,横向为梁、板.2。3 模板支架的应用位置:本工程梁板底模板和框架柱侧模板.2。5 支撑系统选择承插型盘扣式支架概况:承插型盘扣式支撑架的纵、横杆直径为 φ48,壁厚为 3.2mm,材质为Q 345; 承插型盘扣式支撑架具有以下特点: 1)、采纳低合金高强度钢,承载能力高,考虑安全系数,单肢设计承载力可达 40KN 以上. 2)、竖向拉杆,水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少,安装快捷、简便,效率高. 3)坚固耐用,周转次数高,节约成本.支撑高度、特点,说明本工程支撑高度最高为 5。35 米,最低为 1。98 米。三、施工工艺技术3.1 模板支架形式技术参数工程特点1)本工程竖向结构框架柱地下部分为上支墩和下支墩,截面尺寸多在900mm、1000mm、1100mm 见方.地上框架柱截面尺寸为 600mm、700mm、800mm 见方。2)本工程横向结构框架梁截面尺寸宽度基本为200mm、250mm、300mm、350mm,400mm、450mm、500mm;高度为500mm、550mm、600mm、650mm、700mm、750mm、800mm、850mm、900mm,1000mm,1100mm,板厚100mm、120mm、160mm。确定支撑形式 ①立杆:...
