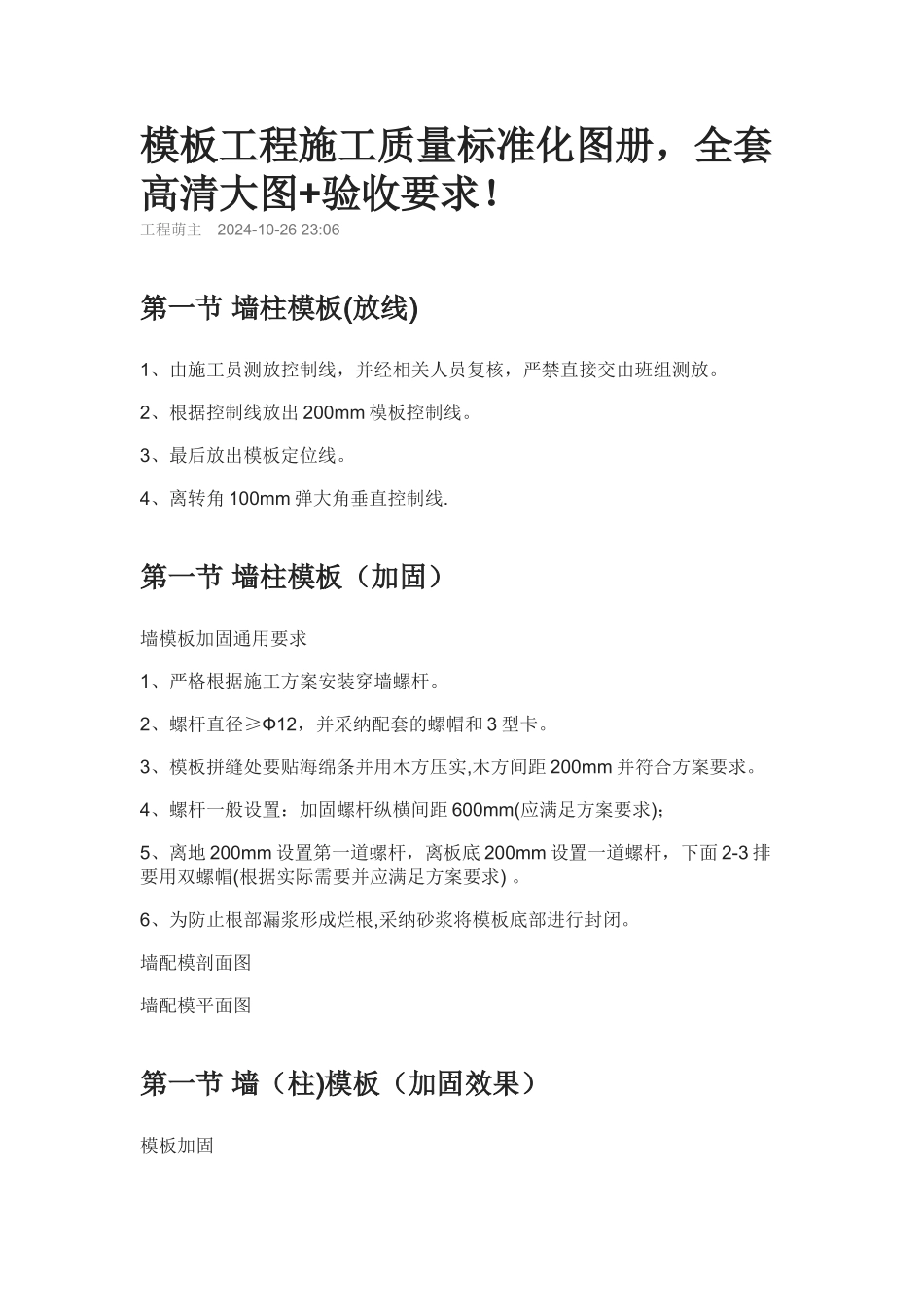

模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主 2024-10-26 23:06第一节 墙柱模板(放线)1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。2、根据控制线放出 200mm 模板控制线。3、最后放出模板定位线。4、离转角 100mm 弹大角垂直控制线.第一节 墙柱模板（加固）墙模板加固通用要求1、严格根据施工方案安装穿墙螺杆。2、螺杆直径≥Ф12，并采纳配套的螺帽和 3 型卡。3、模板拼缝处要贴海绵条并用木方压实,木方间距 200mm 并符合方案要求。4、螺杆一般设置：加固螺杆纵横间距 600mm(应满足方案要求)；5、离地 200mm 设置第一道螺杆，离板底 200mm 设置一道螺杆，下面 2-3 排要用双螺帽(根据实际需要并应满足方案要求) 。6、为防止根部漏浆形成烂根,采纳砂浆将模板底部进行封闭。墙配模剖面图墙配模平面图第一节 墙（柱)模板（加固效果）模板加固加固效果砂浆封闭第一节 墙柱模板(端头加固工艺）墙柱模板加固要求:1、严格根据施工方案安装穿墙螺杆.2、螺杆直径不小于 Ф12（满足方案要求)，并采纳配套的螺帽和 3 型卡。3、模板拼缝处要贴海绵条并用木方压实，木方间距 200mm 并符合方案要求.4、螺杆间距设置:纵横向间距不大于 600。5、离地 200mm 设置第一道螺杆,离梁底 200mm 设置一道螺杆，下面 2-3 排要用双螺帽 (满足方案要求） 。6、阳角部位采纳端面硬拼，用钢管扣紧，再用木楔挤紧,保证阳角方正.7、为防根部漏浆形成烂根，采纳砂浆将模板底部封闭（浇砼前一天做).转角部位加固墙柱端头加固效果第一节 柱模板（加固工艺)细部处理加固示意图第一节 墙柱模板（接茬工艺）1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆,接缝位置采纳双面胶条封堵，墙柱根部用水泥砂浆封堵模板。2、当采纳下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于 300mm；当采纳预埋锁脚螺杆时，其距接缝位置 150mm。3、两种方法螺杆水平间距均为 600mm,满足相应的专项施工方案。墙预埋锁脚螺杆利用下层已有对拉螺杆洞加固预埋锁脚螺杆第一节 墙柱模板（接茬、板面接缝)1、梁板柱分开浇筑的柱面浇筑标高必须严格控制，其收口要平齐.2、为保证柱接茬密实，其接缝位置必须在浇筑混凝土前将浮浆凿除。柱接茬位置楼板面接缝楼板面接缝封堵第二节 梁模板梁模板加固通用要求：1、严格根据施工方案安装穿梁螺杆（当梁高小于 500mm 时,可采纳短木方或小块层板于梁中部加撑，外边梁需用螺杆...
