模板施工方案修改

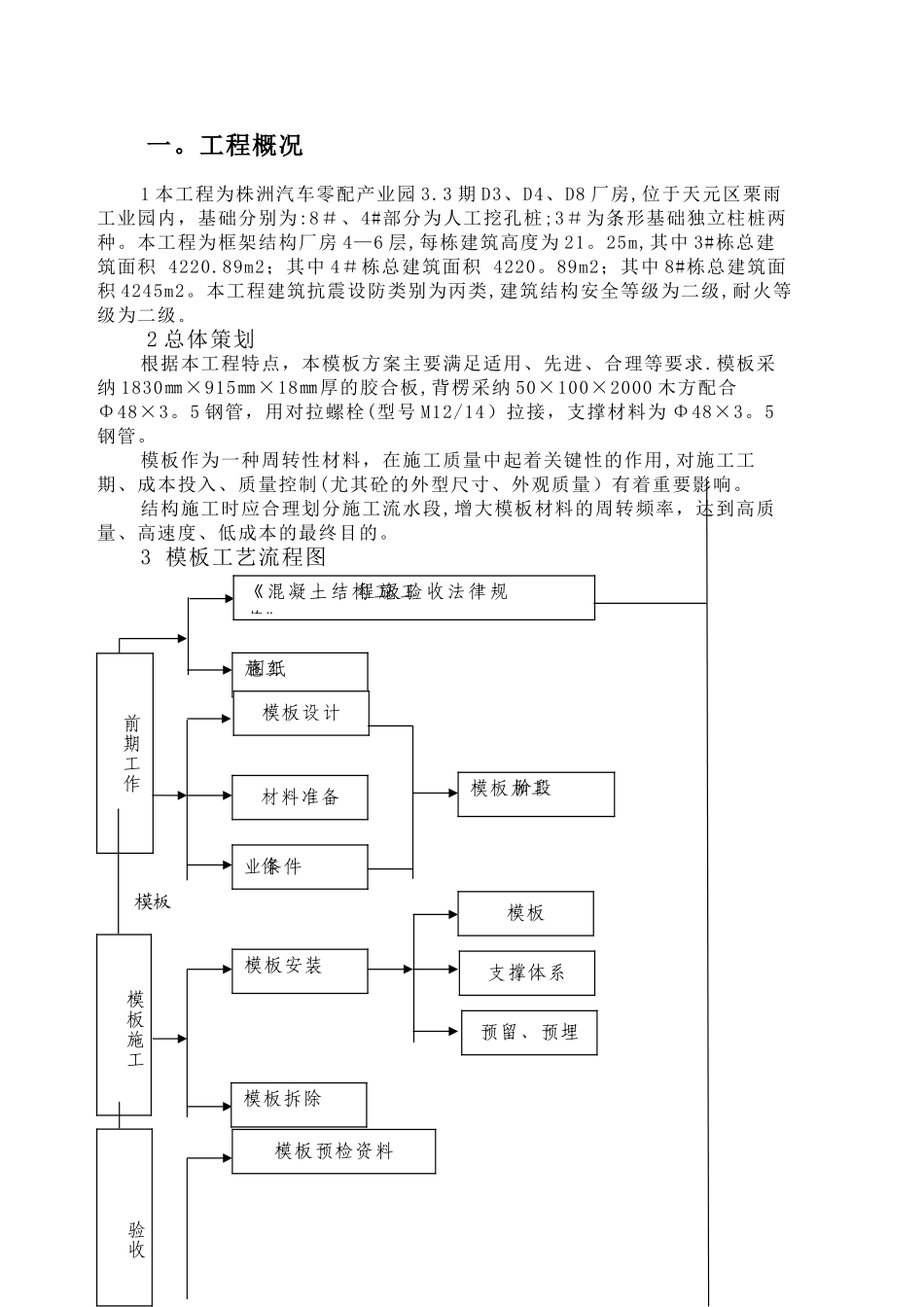

一。工程概况1 本工程为株洲汽车零配产业园 3.3 期 D3、D4、D8 厂房,位于天元区栗雨工业园内，基础分别为:8＃、4#部分为人工挖孔桩;3＃为条形基础独立柱桩两种。本工程为框架结构厂房 4—6 层,每栋建筑高度为 21。25m,其中 3#栋总建筑面积 4220.89m2；其中 4＃栋总建筑面积 4220。89m2；其中 8#栋总建筑面积 4245m2。本工程建筑抗震设防类别为丙类,建筑结构安全等级为二级,耐火等级为二级。2 总体策划根据本工程特点，本模板方案主要满足适用、先进、合理等要求.模板采纳 1830㎜×915㎜×18㎜厚的胶合板,背楞采纳 50×100×2000 木方配合Φ48×3。5 钢管，用对拉螺栓(型号 M12/14）拉接，支撑材料为 Φ48×3。5钢管。模板作为一种周转性材料，在施工质量中起着关键性的作用,对施工工期、成本投入、质量控制(尤其砼的外型尺寸、外观质量）有着重要影响。结构施工时应合理划分施工流水段,增大模板材料的周转频率，达到高质量、高速度、低成本的最终目的。3 模板工艺流程图模板支撑体系预留、预埋前期工作《混凝土结构工程施工及验收法律规范》施工图纸模板设计材料准备作业条件模板施工模板安装模板拆除验收模板预检资料模板支撑体系预留、预埋模板加工阶段4 材料准备项目技术部根据施工总进度计划编制了模板用量计划。主楼：墙柱模以一层计算；梁、板模以三层计算。模板材料计划用量表材料名称规格单位数量备注胶合板18mm平方米15000不包括后补模板木方50×80 mm立方米500不包括后补木方钢管Ф48米80005 劳动力准备劳动力计划表模板加工组现场施工组组长1 人组长2 人班长1 人班长2 人自检员1 人自检员2 人木工10 人木工40 人共计13 人共计46 人6 机械准备木工加工机械一览表序号机械名称数量规格1平刨2MB504B2压刨2MB104A3圆锯3MT5004无齿锯3JG4005手电锯4二.施工技术措施1 基础支模整体方案用墨线在垫层面上弹出中心线和外边线，承台、电梯井、梁采纳 18mm 厚胶合板.2 模板验算2.1 框架柱支模螺杆计算向监理报验资料归档下道工序受力分析：柱子在浇筑柱砼时承受的砼侧压力和倾倒砼时产生的振动荷载传递为:荷载→竹胶板→50×50 木枋→φ12 拉杆。根据以往成熟的施工经验，模板及木枋应能满足要求，只需验算 φ14 拉杆.柱浇筑时砼的侧压力为：地下室柱高最高按 3。8m,标准层按 2。6m 计算（梁高平均按 400mm 计算）.F1=0.22rctOβ1β2V1/2=28。7KN/m2F2=25h=25×3.8=95F2=25h=25×2。6=65 取小...
