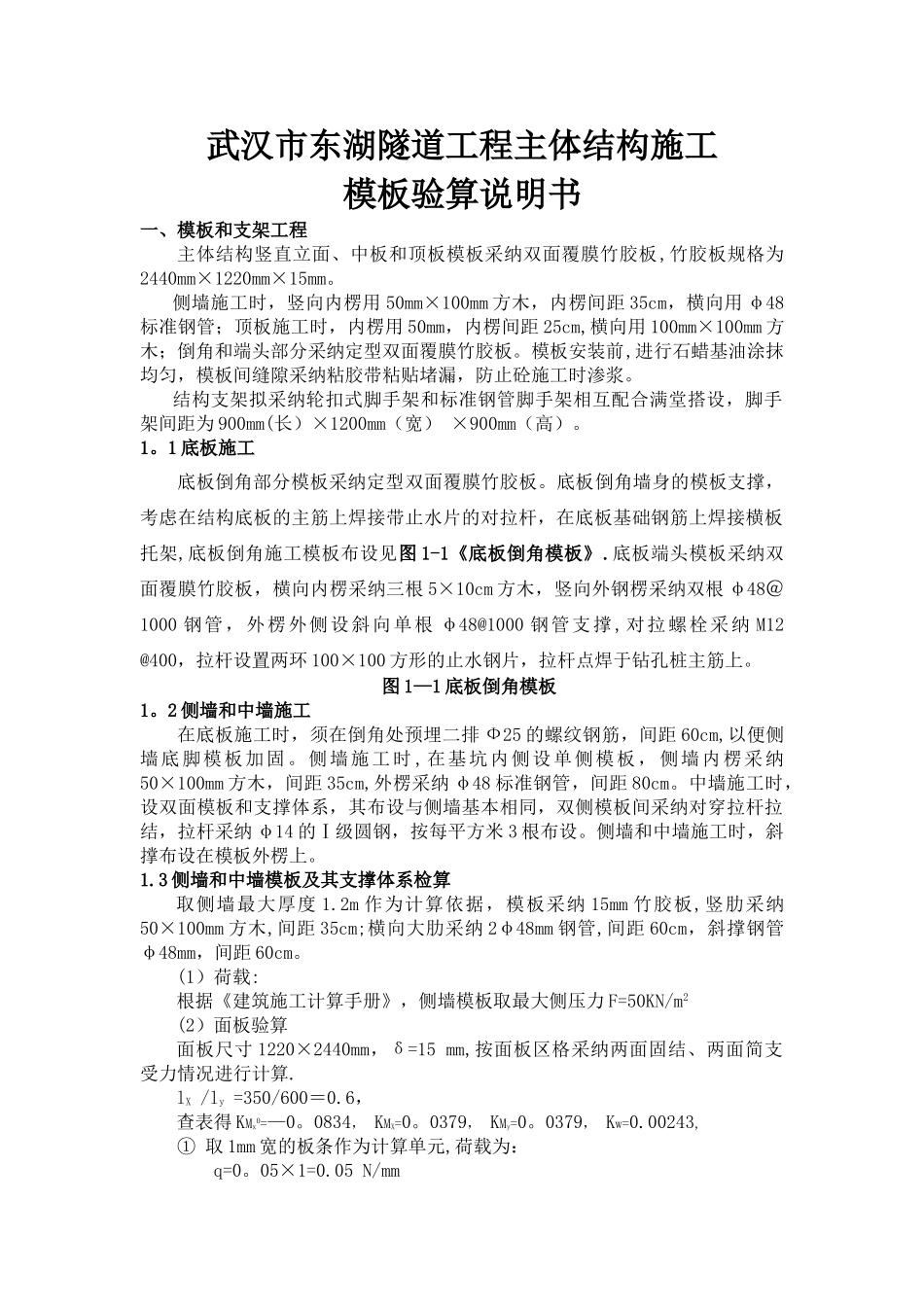

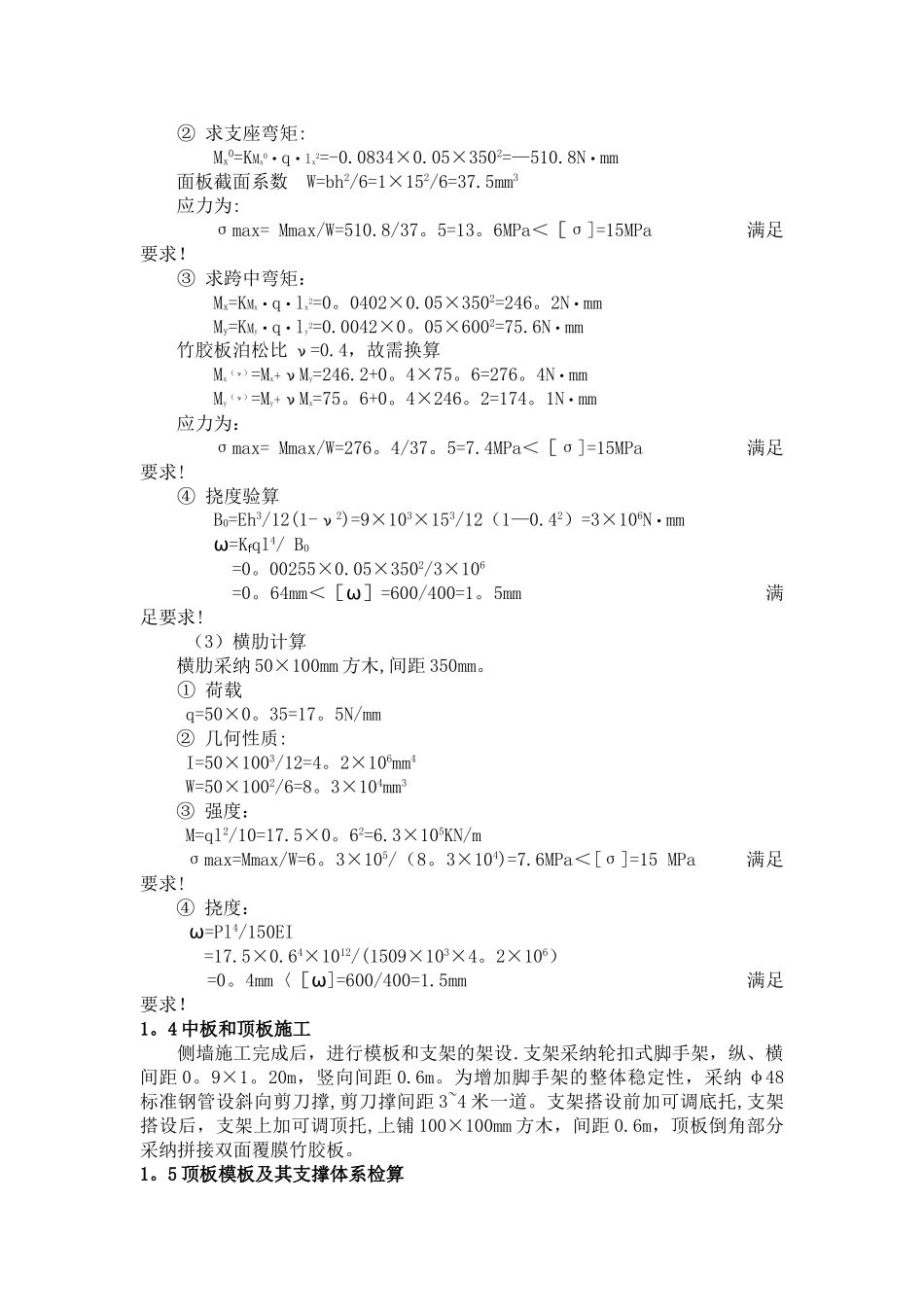

武汉市东湖隧道工程主体结构施工模板验算说明书一、模板和支架工程主体结构竖直立面、中板和顶板模板采纳双面覆膜竹胶板,竹胶板规格为2440mm×1220mm×15mm。侧墙施工时，竖向内楞用 50mm×100mm 方木，内楞间距 35cm，横向用 φ48标准钢管；顶板施工时，内楞用 50mm，内楞间距 25cm,横向用 100mm×100mm 方木；倒角和端头部分采纳定型双面覆膜竹胶板。模板安装前,进行石蜡基油涂抹均匀，模板间缝隙采纳粘胶带粘贴堵漏，防止砼施工时渗浆。结构支架拟采纳轮扣式脚手架和标准钢管脚手架相互配合满堂搭设，脚手架间距为 900mm(长）×1200mm（宽） ×900mm（高）。 1。1 底板施工底板倒角部分模板采纳定型双面覆膜竹胶板。底板倒角墙身的模板支撑，考虑在结构底板的主筋上焊接带止水片的对拉杆，在底板基础钢筋上焊接横板托架,底板倒角施工模板布设见图 1-1《底板倒角模板》.底板端头模板采纳双面覆膜竹胶板，横向内楞采纳三根 5×10cm 方木，竖向外钢楞采纳双根 φ48＠1000 钢管，外楞外侧设斜向单根 φ48@1000 钢管支撑,对拉螺栓采纳 M12 @400，拉杆设置两环 100×100 方形的止水钢片，拉杆点焊于钻孔桩主筋上。图 1—1 底板倒角模板1。2 侧墙和中墙施工在底板施工时，须在倒角处预埋二排 Ф25 的螺纹钢筋，间距 60cm,以便侧墙底脚模板加固。侧墙施工时 ,在基坑内侧设单侧模板， 侧墙内楞采纳50×100mm 方木，间距 35cm,外楞采纳 φ48 标准钢管，间距 80cm。中墙施工时，设双面模板和支撑体系，其布设与侧墙基本相同，双侧模板间采纳对穿拉杆拉结，拉杆采纳 φ14 的Ⅰ级圆钢，按每平方米 3 根布设。侧墙和中墙施工时，斜撑布设在模板外楞上。1.3 侧墙和中墙模板及其支撑体系检算取侧墙最大厚度 1.2m 作为计算依据，模板采纳 15mm 竹胶板,竖肋采纳50×100mm 方木,间距 35cm;横向大肋采纳 2φ48mm 钢管,间距 60cm，斜撑钢管φ48mm，间距 60cm。(1）荷载:根据《建筑施工计算手册》，侧墙模板取最大侧压力 F=50KN/m2(2）面板验算面板尺寸 1220×2440mm，δ=15 mm,按面板区格采纳两面固结、两面简支受力情况进行计算.lX /ly =350/600＝0.6，查表得 KMx0=—0。0834， KMX=0。0379， KMy=0。0379， Kw=0.00243,① 取 1mm 宽的板条作为计算单元,荷载为：q=0。05×1=0.05 N/mm② 求支座弯矩: Mx0=KMx0·q·lx2=-0.0834×0.05×3502=—510.8N·mm面板截面系数 W=bh2/6=1×152/6=37.5mm3应...
