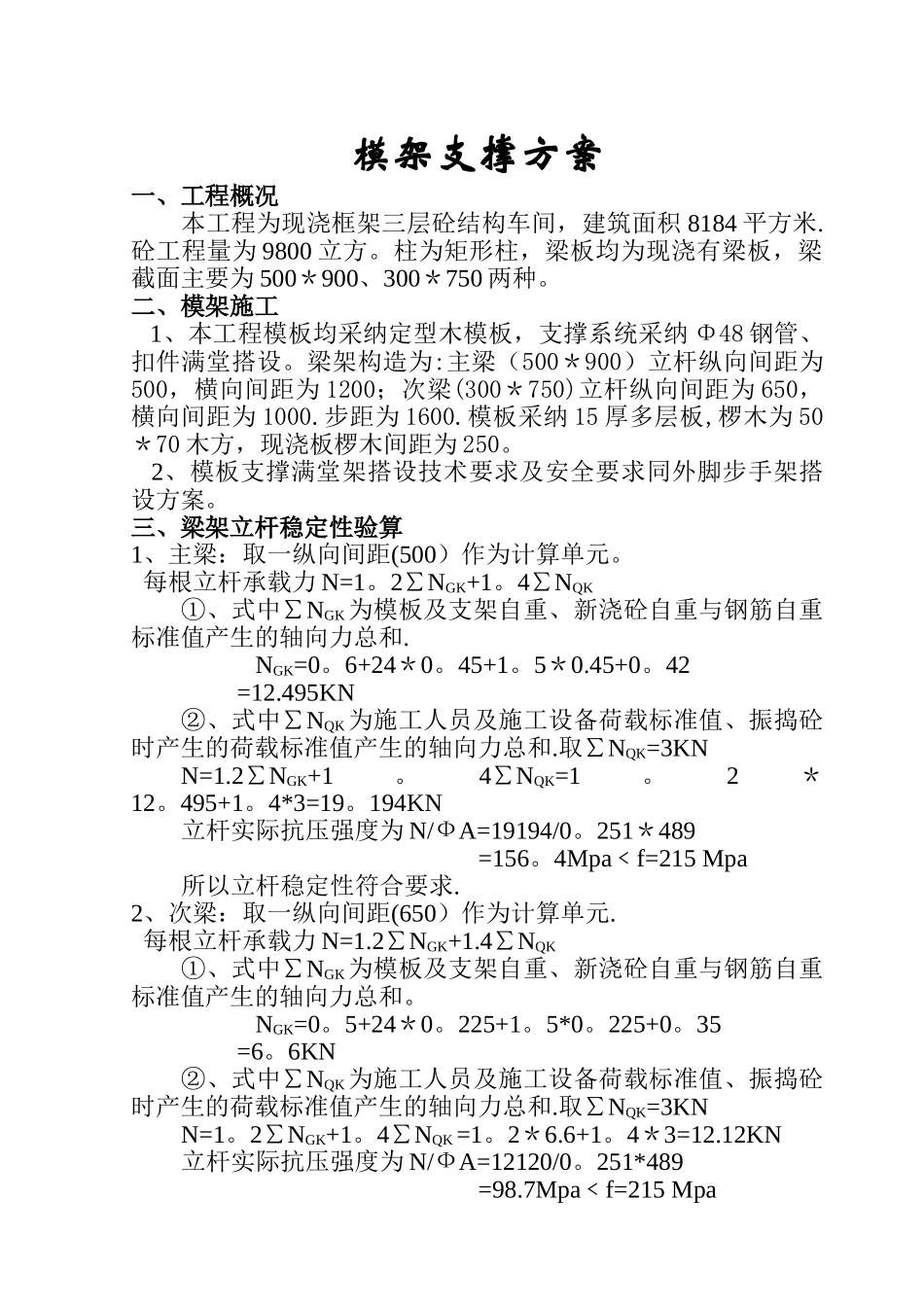

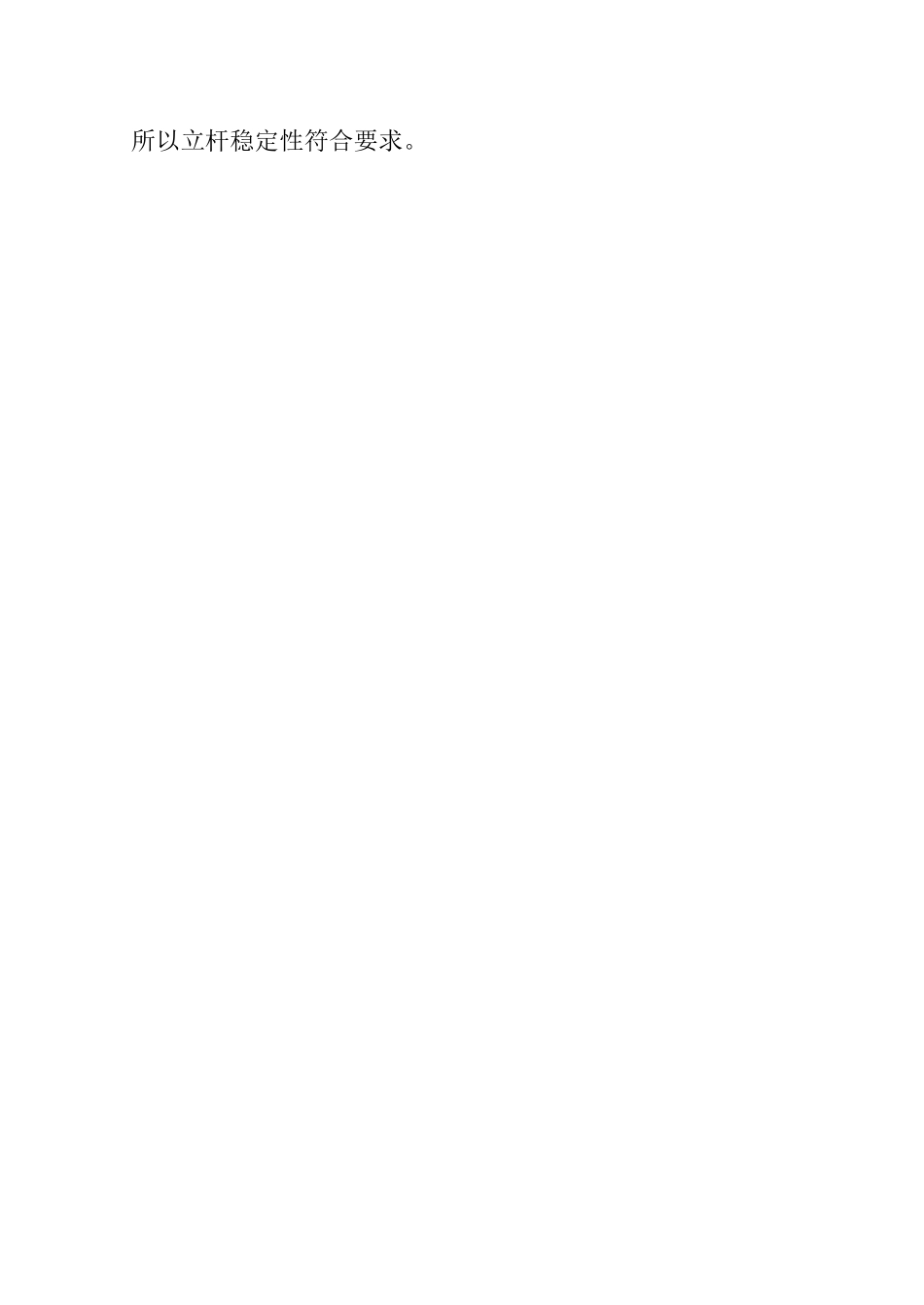

模架支撑方案一、工程概况本工程为现浇框架三层砼结构车间,建筑面积 8184 平方米.砼工程量为 9800 立方。柱为矩形柱,梁板均为现浇有梁板,梁截面主要为 500*900、300*750 两种。二、模架施工 1、本工程模板均采纳定型木模板,支撑系统采纳 Φ48 钢管、扣件满堂搭设。梁架构造为:主梁(500*900)立杆纵向间距为500,横向间距为 1200;次梁(300*750)立杆纵向间距为 650,横向间距为 1000.步距为 1600.模板采纳 15 厚多层板,椤木为 50*70 木方,现浇板椤木间距为 250。 2、模板支撑满堂架搭设技术要求及安全要求同外脚步手架搭设方案。三、梁架立杆稳定性验算1、主梁:取一纵向间距(500)作为计算单元。 每根立杆承载力 N=1。2∑NGK+1。4∑NQK①、式中∑NGK为模板及支架自重、新浇砼自重与钢筋自重标准值产生的轴向力总和.NGK=0。6+24*0。45+1。5*0.45+0。42 =12.495KN②、式中∑NQK为施工人员及施工设备荷载标准值、振捣砼时产生的荷载标准值产生的轴向力总和.取∑NQK=3KNN=1.2∑NGK+1。4∑NQK=1。2*12。495+1。4*3=19。194KN立杆实际抗压强度为 N/ФA=19194/0。251*489=156。4Mpa﹤f=215 Mpa所以立杆稳定性符合要求.2、次梁:取一纵向间距(650)作为计算单元. 每根立杆承载力 N=1.2∑NGK+1.4∑NQK①、式中∑NGK为模板及支架自重、新浇砼自重与钢筋自重标准值产生的轴向力总和。NGK=0。5+24*0。225+1。5*0。225+0。35 =6。6KN②、式中∑NQK为施工人员及施工设备荷载标准值、振捣砼时产生的荷载标准值产生的轴向力总和.取∑NQK=3KNN=1。2∑NGK+1。4∑NQK =1。2*6.6+1。4*3=12.12KN立杆实际抗压强度为 N/ФA=12120/0。251*489=98.7Mpa﹤f=215 Mpa所以立杆稳定性符合要求。
