止水+支护专项施工方案

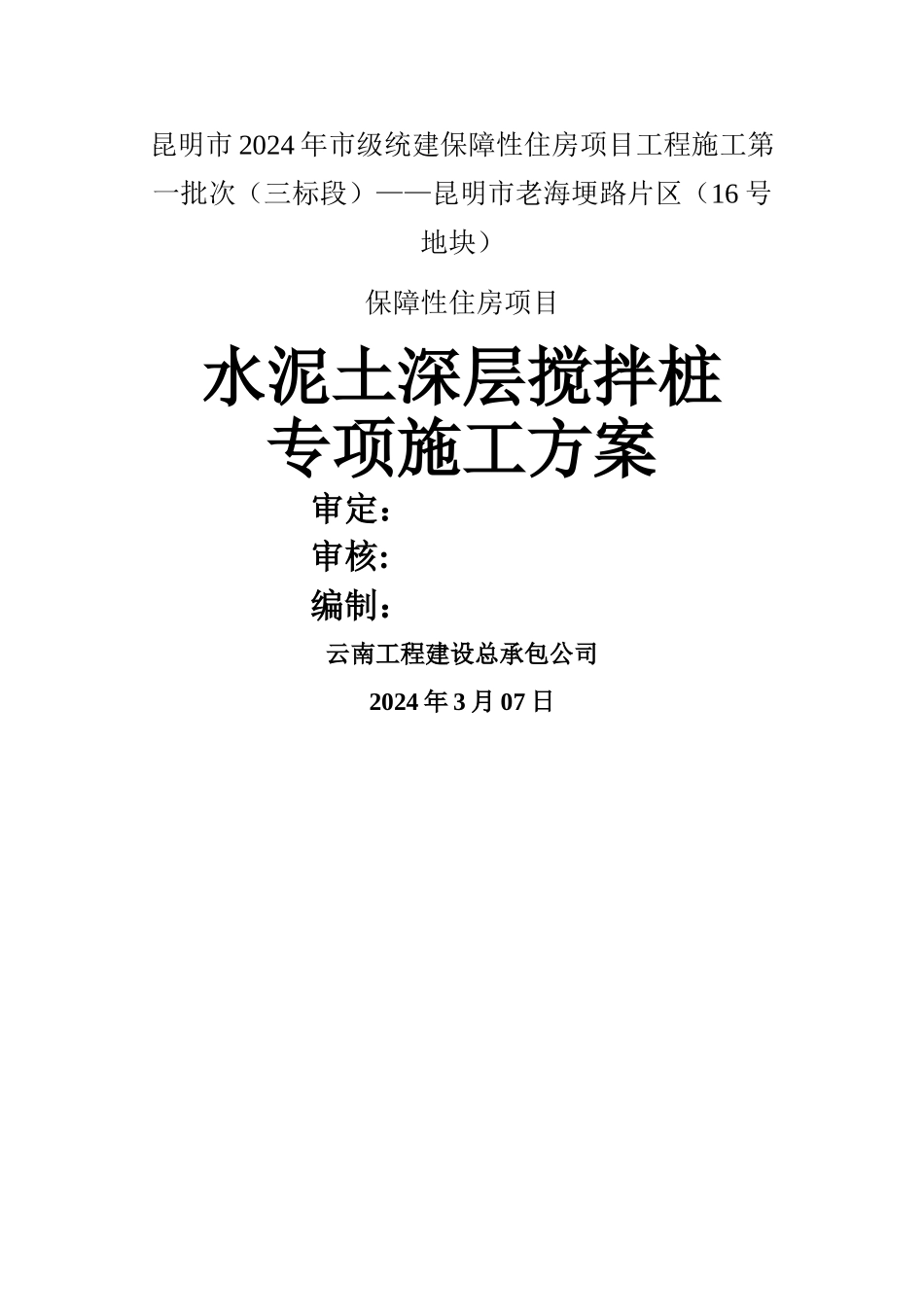

止水+支护专项施工方案_第1页
1/19

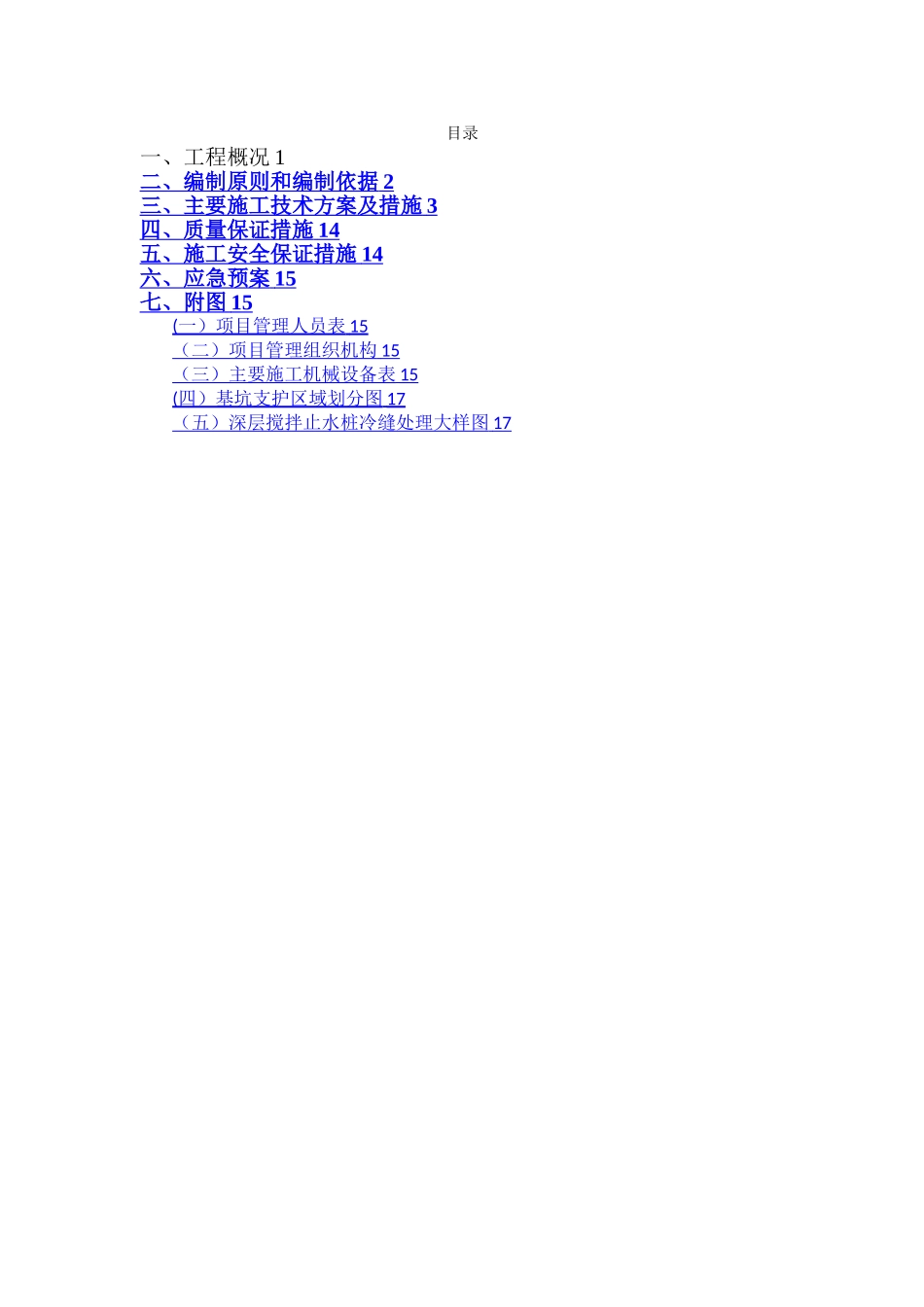

止水+支护专项施工方案_第2页
2/19

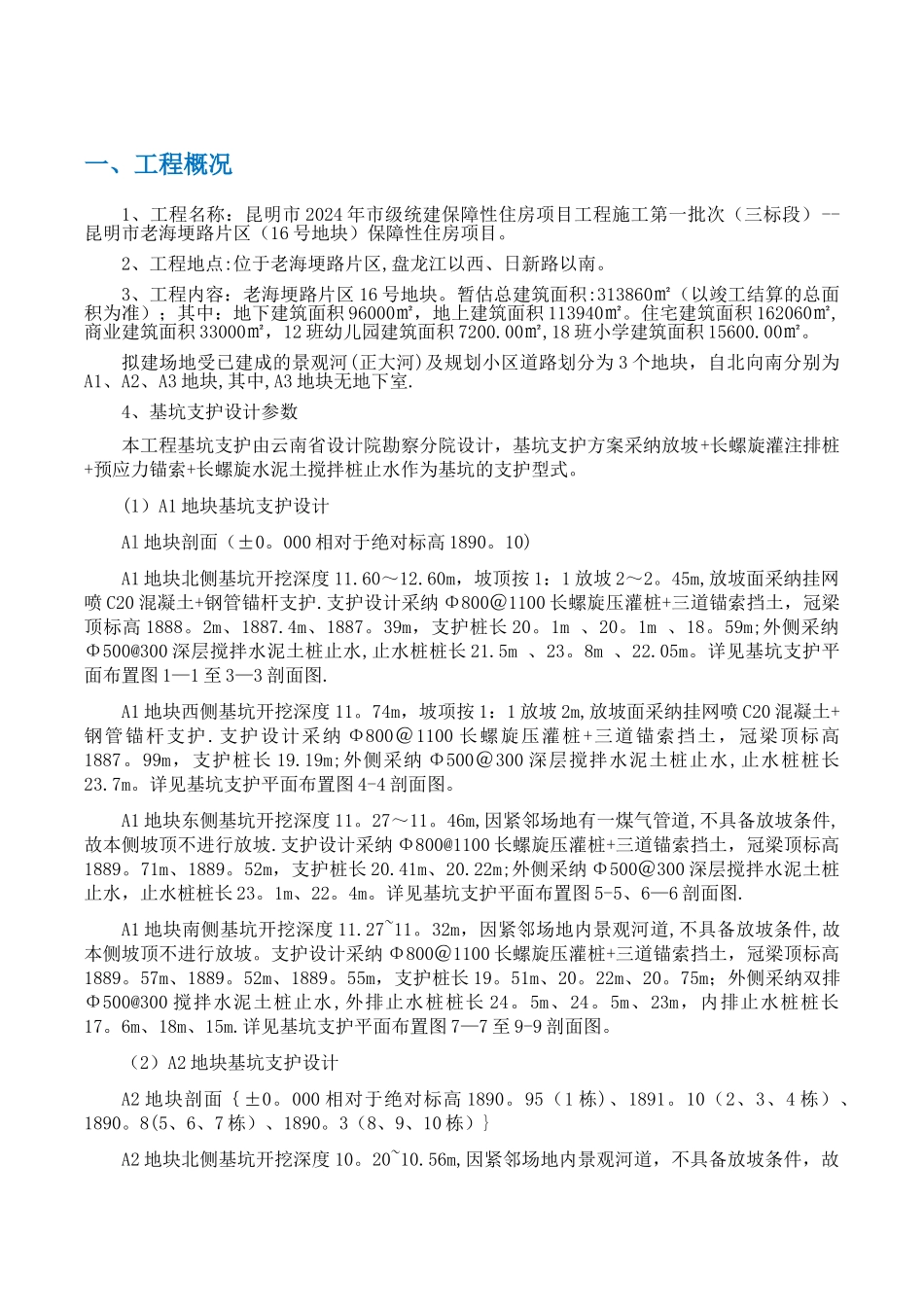

止水+支护专项施工方案_第3页
3/19
昆明市 2024 年市级统建保障性住房项目工程施工第一批次(三标段)——昆明市老海埂路片区(16 号地块)保障性住房项目水泥土深层搅拌桩专项施工方案审定:审核:编制:云南工程建设总承包公司2024 年 3 月 07 日目录一、工程概况 1二、编制原则和编制依据 2 三、主要施工技术方案及措施 3 四、质量保证措施 14 五、施工安全保证措施 14 六、应急预案 15 七、附图 15 ( 一)项目管理人员表 15 (二)项目管理组织机构 15 (三)主要施工机械设备表 15 ( 四)基坑支护区域划分图 17 (五)深层搅拌止水桩冷缝处理大样图 17 一、工程概况1、工程名称:昆明市 2024 年市级统建保障性住房项目工程施工第一批次(三标段)--昆明市老海埂路片区(16 号地块)保障性住房项目。2、工程地点:位于老海埂路片区,盘龙江以西、日新路以南。3、工程内容:老海埂路片区 16 号地块。暂估总建筑面积:313860㎡(以竣工结算的总面积为准);其中:地下建筑面积 96000㎡,地上建筑面积 113940㎡。住宅建筑面积 162060㎡,商业建筑面积 33000㎡,12 班幼儿园建筑面积 7200.00㎡,18 班小学建筑面积 15600.00㎡。拟建场地受已建成的景观河(正大河)及规划小区道路划分为 3 个地块,自北向南分别为A1、A2、A3 地块,其中,A3 地块无地下室.4、基坑支护设计参数本工程基坑支护由云南省设计院勘察分院设计,基坑支护方案采纳放坡+长螺旋灌注排桩+预应力锚索+长螺旋水泥土搅拌桩止水作为基坑的支护型式。(1)A1 地块基坑支护设计Al 地块剖面(±0。000 相对于绝对标高 1890。10)A1 地块北侧基坑开挖深度 11.60~12.60m,坡顶按 1:1 放坡 2~2。45m,放坡面采纳挂网喷 C20 混凝土+钢管锚杆支护.支护设计采纳 Φ800@1100 长螺旋压灌桩+三道锚索挡土,冠梁顶标高 1888。2m、1887.4m、1887。39m,支护桩长 20。1m 、20。1m 、18。59m;外侧采纳Φ500@300 深层搅拌水泥土桩止水,止水桩桩长 21.5m 、23。8m 、22.05m。详见基坑支护平面布置图 1—1 至 3—3 剖面图.A1 地块西侧基坑开挖深度 11。74m,坡项按 1:1 放坡 2m,放坡面采纳挂网喷 C20 混凝土+钢管锚杆支护.支护设计采纳 Φ800@1100 长螺旋压灌桩+三道锚索挡土,冠梁顶标高1887。99m,支护桩长 19.19m;外侧采纳 Φ500@300 深层搅拌水泥土桩止水,止水桩桩长23.7m。详见基坑支护平面布置图 4-4 剖面图。A1 地块东侧基坑开挖深度 11。...
