止水钢板施工方案

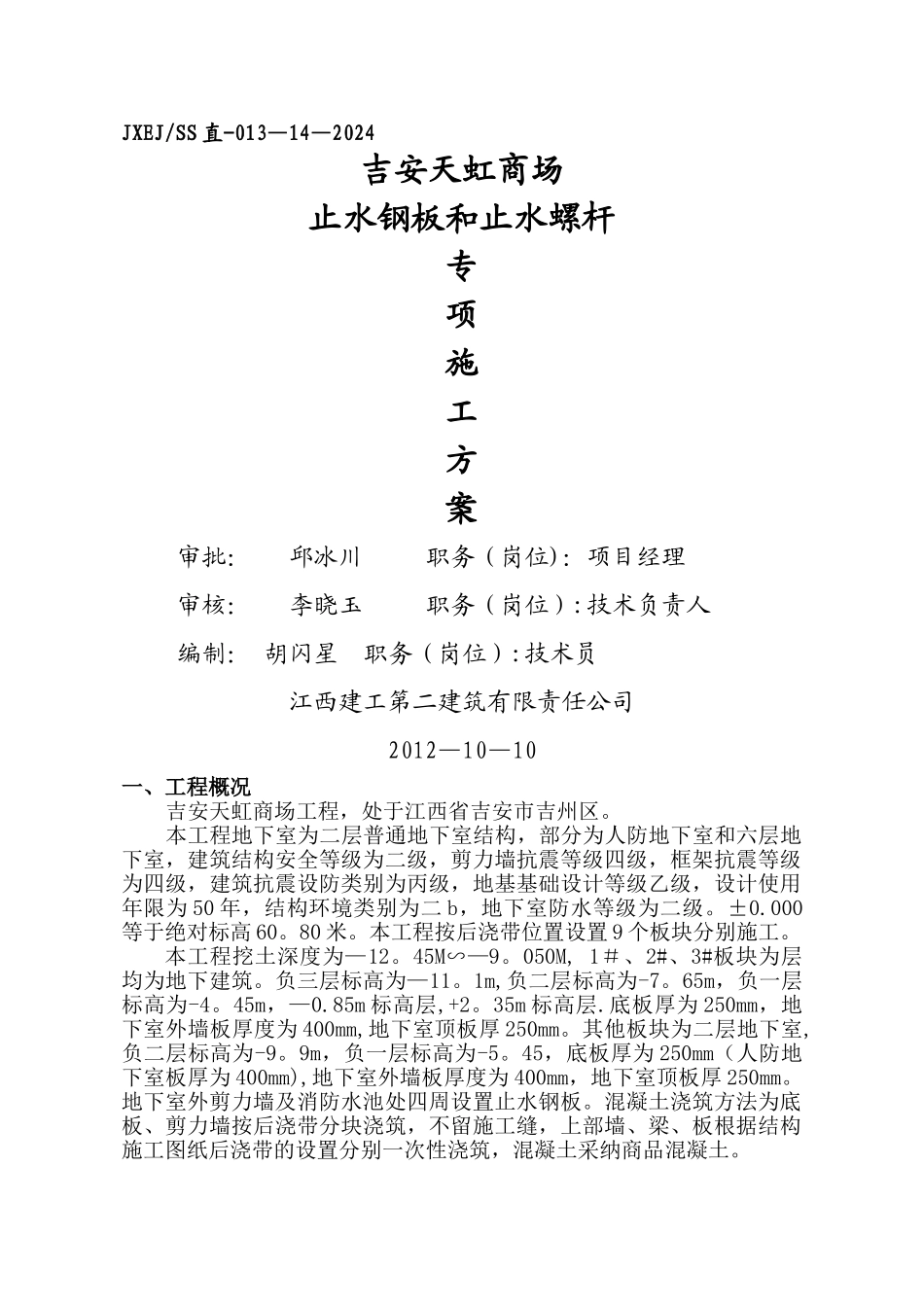

JXEJ/SS 直-013—14—2024吉安天虹商场止水钢板和止水螺杆专项施工方案审批： 邱冰川 职务（岗位)：项目经理审核： 李晓玉 职务（岗位）:技术负责人编制： 胡闪星 职务（岗位）:技术员江西建工第二建筑有限责任公司2012—10—10一、工程概况吉安天虹商场工程，处于江西省吉安市吉州区。本工程地下室为二层普通地下室结构，部分为人防地下室和六层地下室，建筑结构安全等级为二级，剪力墙抗震等级四级，框架抗震等级为四级，建筑抗震设防类别为丙级，地基基础设计等级乙级，设计使用年限为 50 年，结构环境类别为二 b，地下室防水等级为二级。±0.000等于绝对标高 60。80 米。本工程按后浇带位置设置 9 个板块分别施工。本工程挖土深度为—12。45M∽—9。050M, 1＃、2#、3#板块为层均为地下建筑。负三层标高为—11。1m,负二层标高为-7。65m，负一层标高为-4。45m，—0.85m 标高层,+2。35m 标高层.底板厚为 250mm，地下室外墙板厚度为 400mm,地下室顶板厚 250mm。其他板块为二层地下室,负二层标高为-9。9m，负一层标高为-5。45，底板厚为 250mm（人防地下室板厚为 400mm),地下室外墙板厚度为 400mm，地下室顶板厚 250mm。地下室外剪力墙及消防水池处四周设置止水钢板。混凝土浇筑方法为底板、剪力墙按后浇带分块浇筑，不留施工缝，上部墙、梁、板根据结构施工图纸后浇带的设置分别一次性浇筑，混凝土采纳商品混凝土。二、止水钢板和止水螺杆的设置位置及作用 ㈠止水钢板是根据后浇带及水平施工缝的位置设置安装起防水作用.一般后浇带根据工程的具体情况和图纸要求，本工程采纳 3 厚 300mm 宽的止水钢板。基础水平施工缝止水钢板具体设置位置：在基础的底板顶标高上300mm，为止水钢板中心标高。基础垂直施工缝止水钢板具体设置位置：是根据施工图后浇带设置的位置,设 800 宽作为垂直施工缝的中心位置。所有止水钢板应设置在剪力墙中间，并沿外剪力墙四周设置.后浇带竖向设置每道止水钢板需焊接严密。地下室,底板和外墙板的砼是分开浇筑的。建筑物地下室水平构件和竖向构件无法一次浇筑,一般采纳在基础底板上翻 300mm 位置留置水平施工缝,施工缝位置放置止水钢板，止水钢板一般在 300mm 宽，新旧砼内各埋置一半.作用原理为：新旧砼接缝位置称为施工缝，此属于防水砼防水的薄弱环节，增加止水钢板后，水沿着新旧砼接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗,止水钢板起到了切断水渗透路径的作用.及时沿着止水...
