止水钢板施工方案

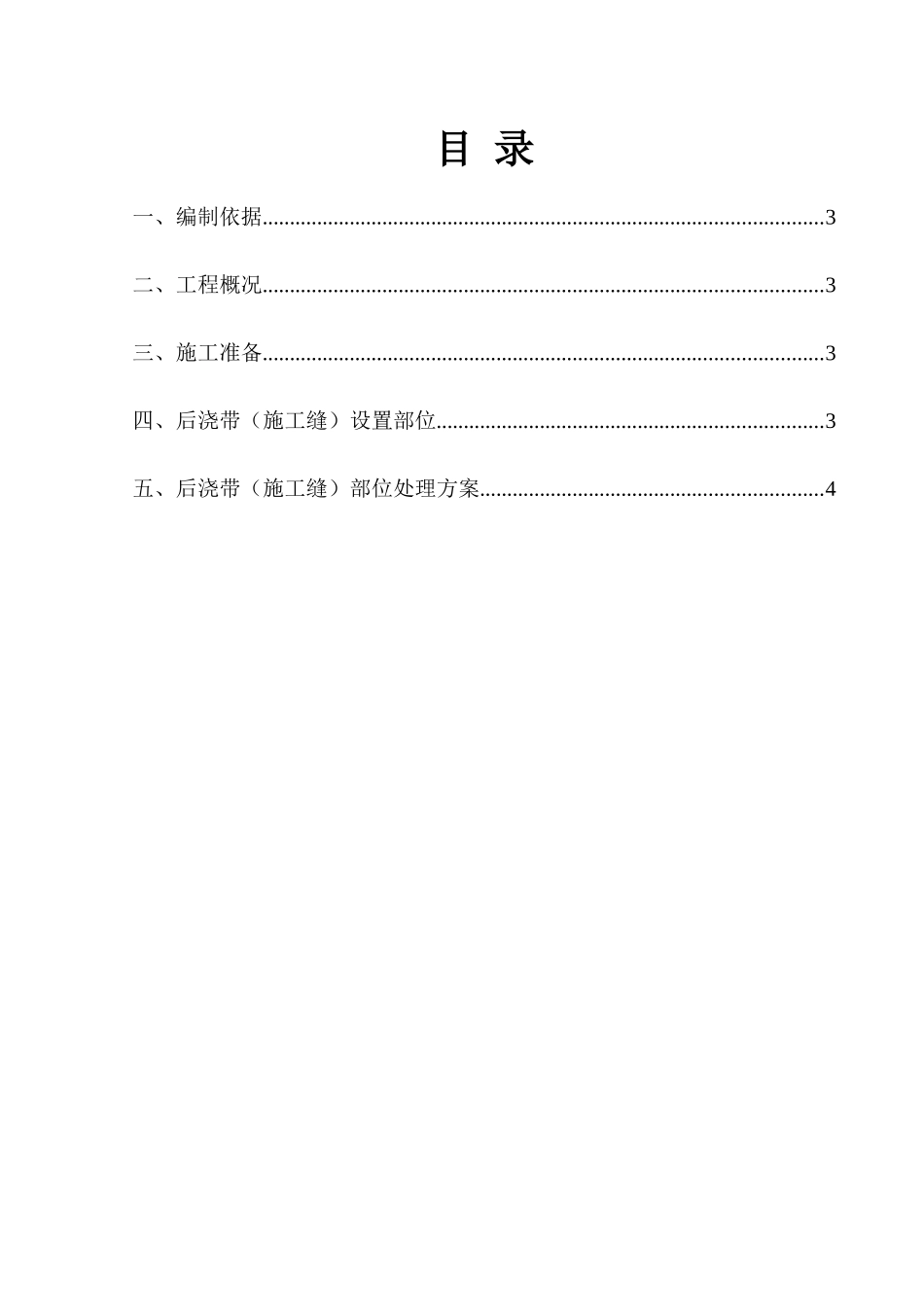

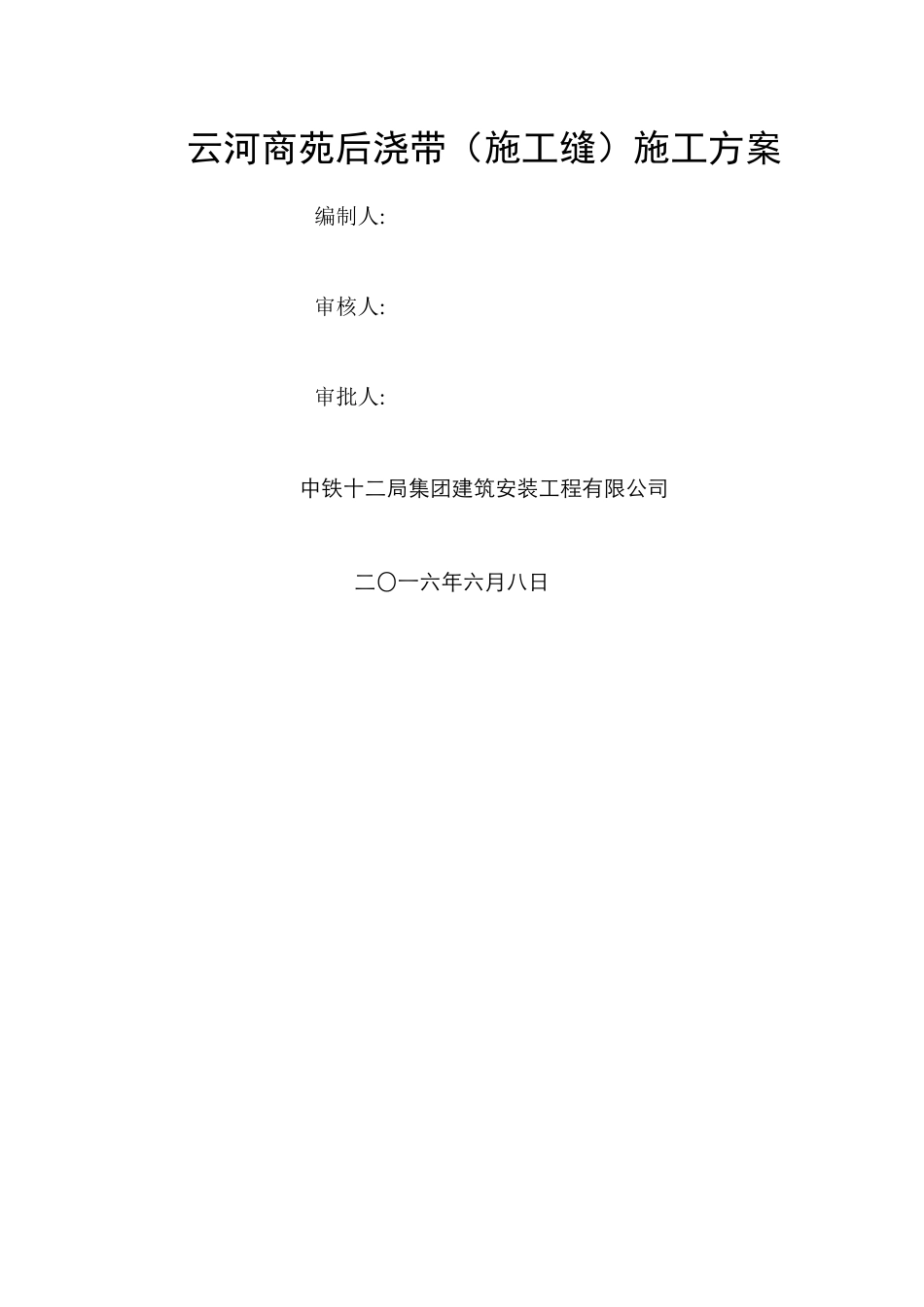

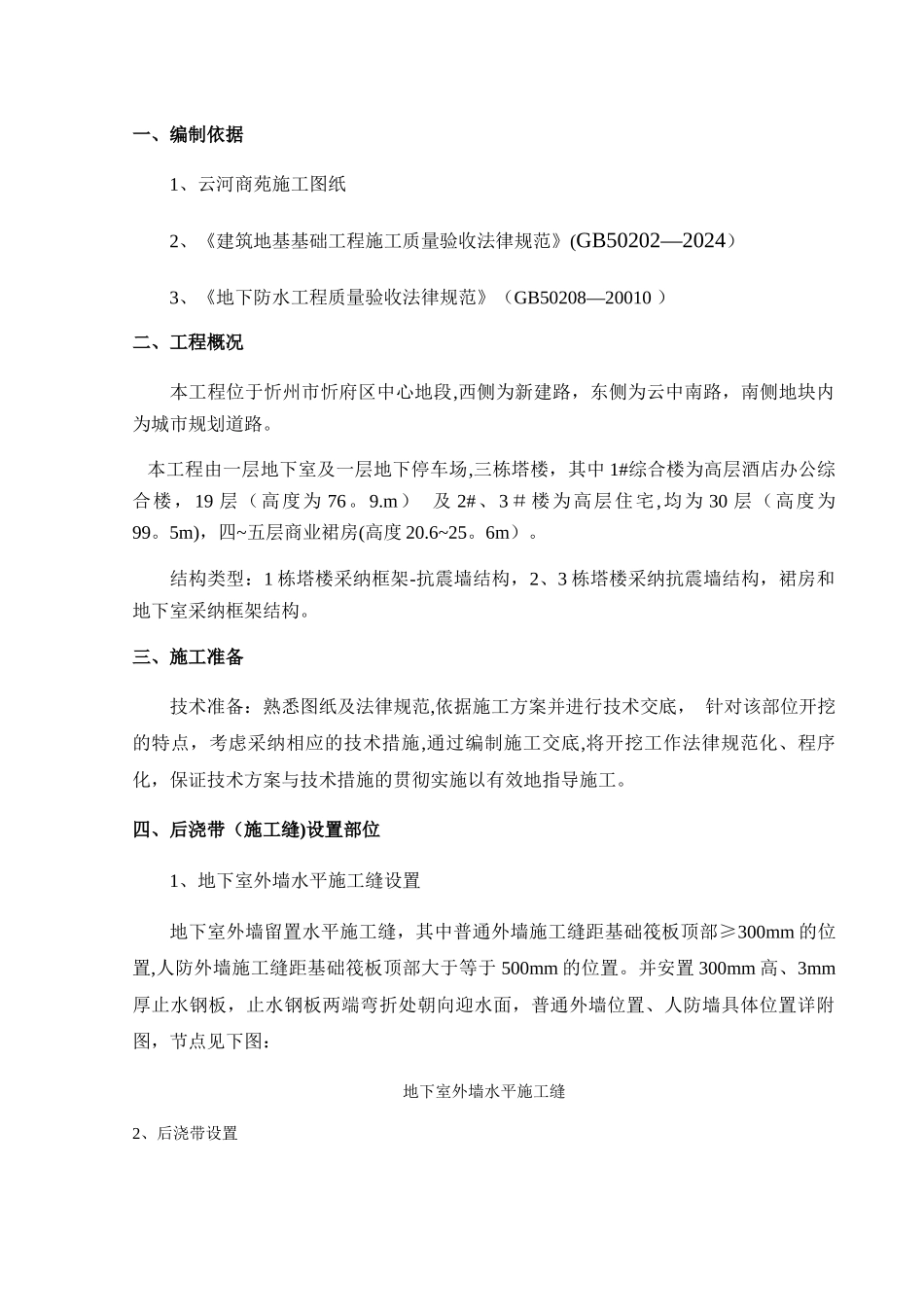

云河商苑后浇带（施工缝）施工方案编制人: 审核人:审批人:中铁十二局集团建筑安装工程有限公司 二〇一六年六月八日目 录一、编制依据.......................................................................................................3二、工程概况.......................................................................................................3三、施工准备.......................................................................................................3四、后浇带（施工缝）设置部位.......................................................................3五、后浇带（施工缝）部位处理方案...............................................................4一、编制依据1、云河商苑施工图纸2、《建筑地基基础工程施工质量验收法律规范》(GB50202—2024）3、《地下防水工程质量验收法律规范》（GB50208—20010 ）二、工程概况本工程位于忻州市忻府区中心地段,西侧为新建路，东侧为云中南路，南侧地块内为城市规划道路。 本工程由一层地下室及一层地下停车场,三栋塔楼，其中 1#综合楼为高层酒店办公综合楼，19 层（高度为 76。9.m） 及 2#、3＃楼为高层住宅,均为 30 层（高度为99。5m)，四~五层商业裙房(高度 20.6~25。6m）。结构类型：1 栋塔楼采纳框架-抗震墙结构，2、3 栋塔楼采纳抗震墙结构，裙房和地下室采纳框架结构。三、施工准备技术准备：熟悉图纸及法律规范,依据施工方案并进行技术交底， 针对该部位开挖的特点，考虑采纳相应的技术措施,通过编制施工交底,将开挖工作法律规范化、程序化，保证技术方案与技术措施的贯彻实施以有效地指导施工。四、后浇带（施工缝)设置部位1、地下室外墙水平施工缝设置地下室外墙留置水平施工缝，其中普通外墙施工缝距基础筏板顶部≥300mm 的位置,人防外墙施工缝距基础筏板顶部大于等于 500mm 的位置。并安置 300mm 高、3mm厚止水钢板，止水钢板两端弯折处朝向迎水面，普通外墙位置、人防墙具体位置详附图，节点见下图：地下室外墙水平施工缝2、后浇带设置（1）基础筏板后浇带、地下室外墙后浇带、-1 层顶板后浇带均设置 300mm 高、3mm 厚止水钢板，弯折处朝向迎水面，具体位置见附图，节点见下图：基础筏板后浇带地下室外墙竖向后浇带（基础筏板至—1 层顶板）—1 层顶板后浇带3、施工缝设置：依现场流水段划分的实际情况,在基础...
