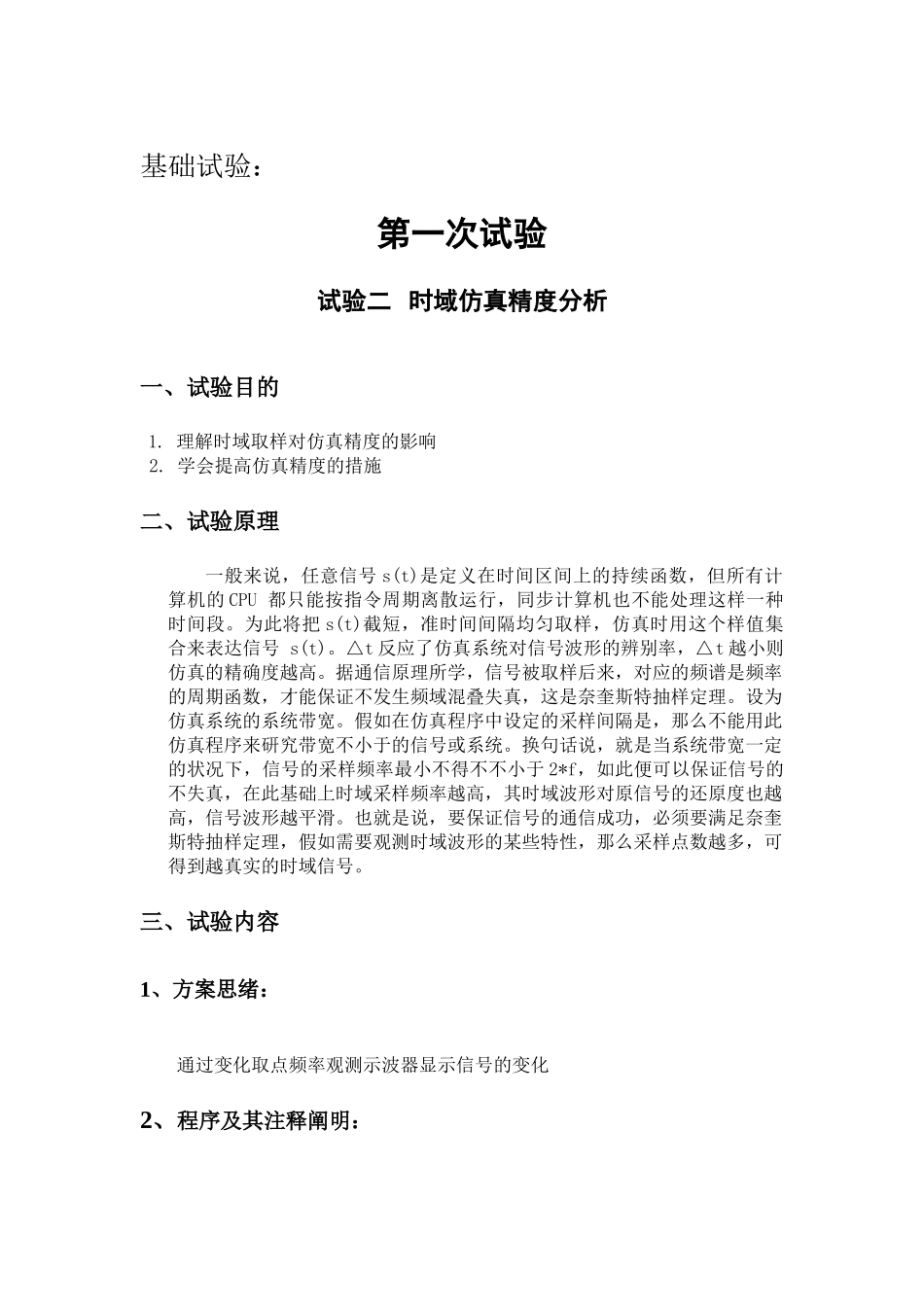

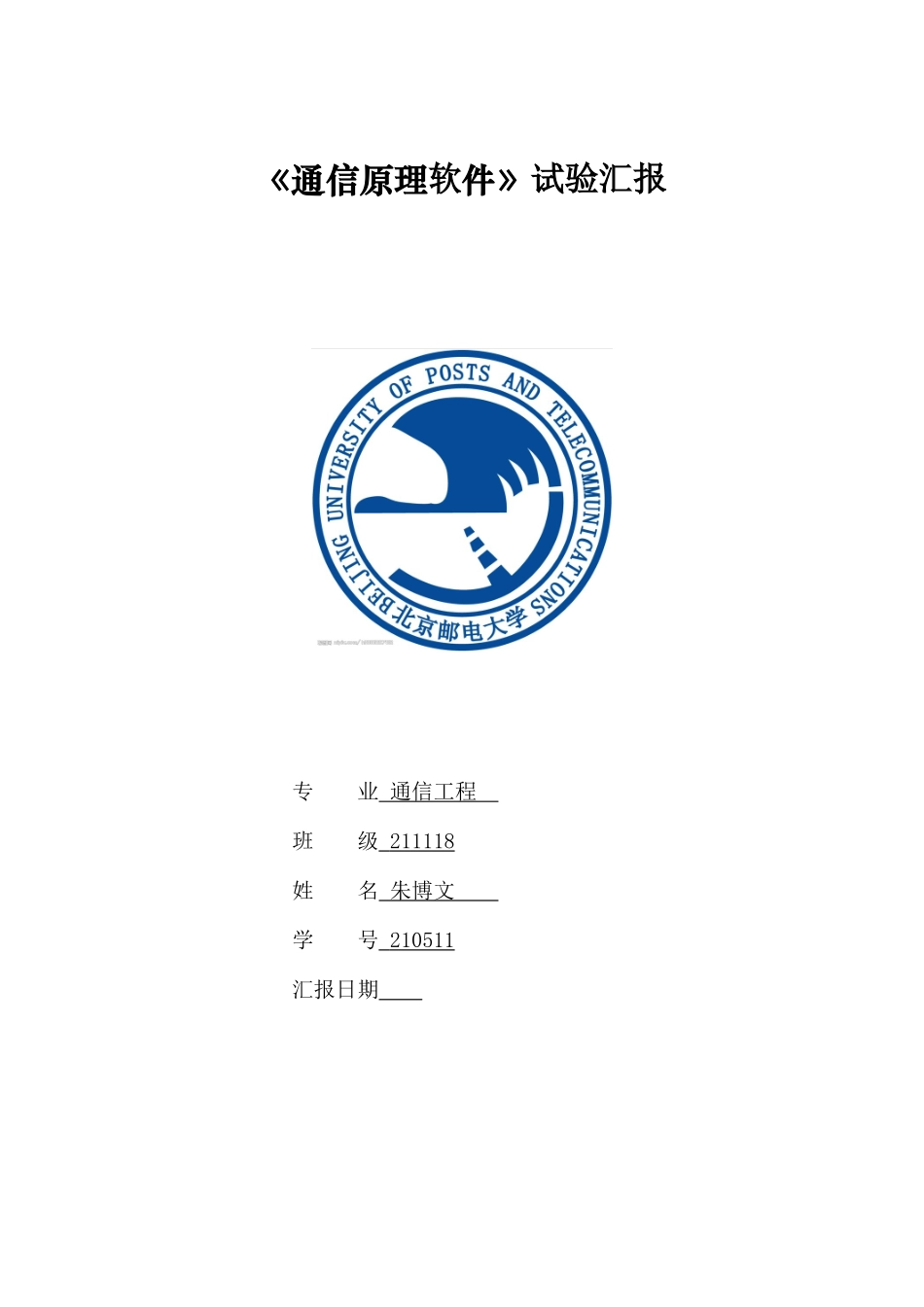

《通信原理软件》试验汇报 专 业 通信工程 班 级 211118 姓 名 朱博文 学 号 210511 汇报日期 基础试验：第一次试验试验二 时域仿真精度分析一、试验目的 1. 理解时域取样对仿真精度的影响2. 学会提高仿真精度的措施二、试验原理一般来说，任意信号 s(t)是定义在时间区间上的持续函数，但所有计算机的 CPU 都只能按指令周期离散运行，同步计算机也不能处理这样一种时间段。为此将把 s(t)截短，准时间间隔均匀取样，仿真时用这个样值集合来表达信号 s(t)。△t 反应了仿真系统对信号波形的辨别率，△t 越小则仿真的精确度越高。据通信原理所学，信号被取样后来，对应的频谱是频率的周期函数，才能保证不发生频域混叠失真，这是奈奎斯特抽样定理。设为仿真系统的系统带宽。假如在仿真程序中设定的采样间隔是，那么不能用此仿真程序来研究带宽不小于的信号或系统。换句话说，就是当系统带宽一定的状况下，信号的采样频率最小不得不不小于 2*f，如此便可以保证信号的不失真，在此基础上时域采样频率越高，其时域波形对原信号的还原度也越高，信号波形越平滑。也就是说，要保证信号的通信成功，必须要满足奈奎斯特抽样定理，假如需要观测时域波形的某些特性，那么采样点数越多，可得到越真实的时域信号。三、试验内容1、方案思绪： 通过变化取点频率观测示波器显示信号的变化2、程序及其注释阐明： 3、仿真波形及频谱图：Period=0.01Period=0.34、试验成果分析：以上两图区别在于示波器取点频率不一样，第二幅图取点频率低于第一幅图，导致示波器在画图时第二幅图不如第一幅图平滑。四、思考题1. 两幅图中第一幅图比第二幅图愈加平滑，由于第一幅图中取样点数更多2. 改为 0.5 后显示为一条直线，由于取点处函数值均为 0试验三 频域仿真精度分析一、试验目的  理解 DFT 的数学定义及物理含义；学会应用 FFT 模块进行频谱分析；深入加深对计算机频域仿真基本原理以及措施的学习掌握。二、试验原理在通信系统仿真中，常常要用有限长序列来模拟实际的持续信号，用有限长序列的 DFT来近似实际信号的频谱。DFT 只合用于有限长序列，在进行信号的频谱分析时，它的处理成果会具有一定的偏差。下面分析一下 DFT 对信号频谱分析的影响。注意处理好时域混叠和频域混叠；注意频谱泄露。三、试验内容1、方案思绪1、将正弦波发生器 （sinusoid generator）、触发时钟（CLOCK_c）和频谱示波器模块按图 5.13所示连接。...
