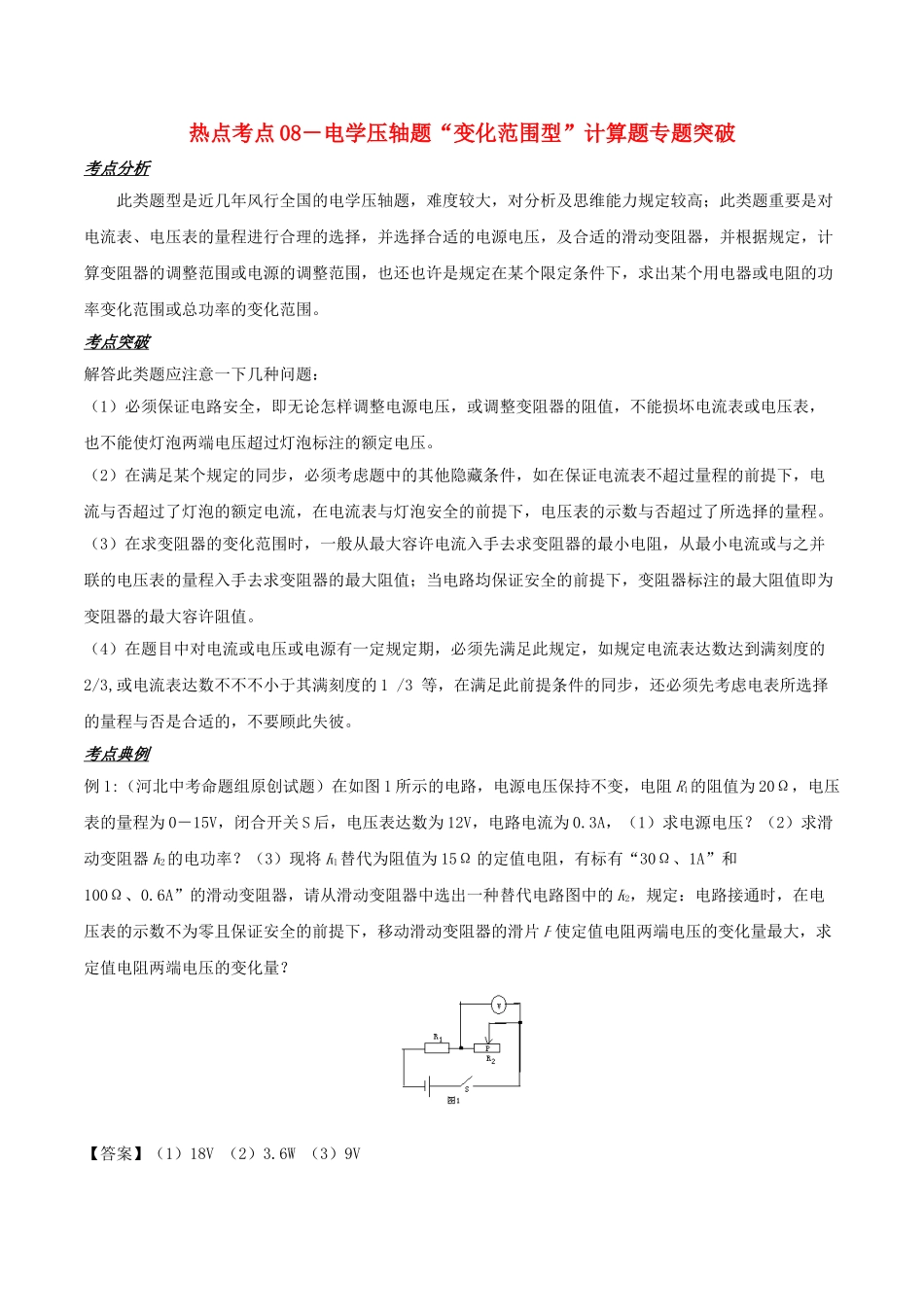

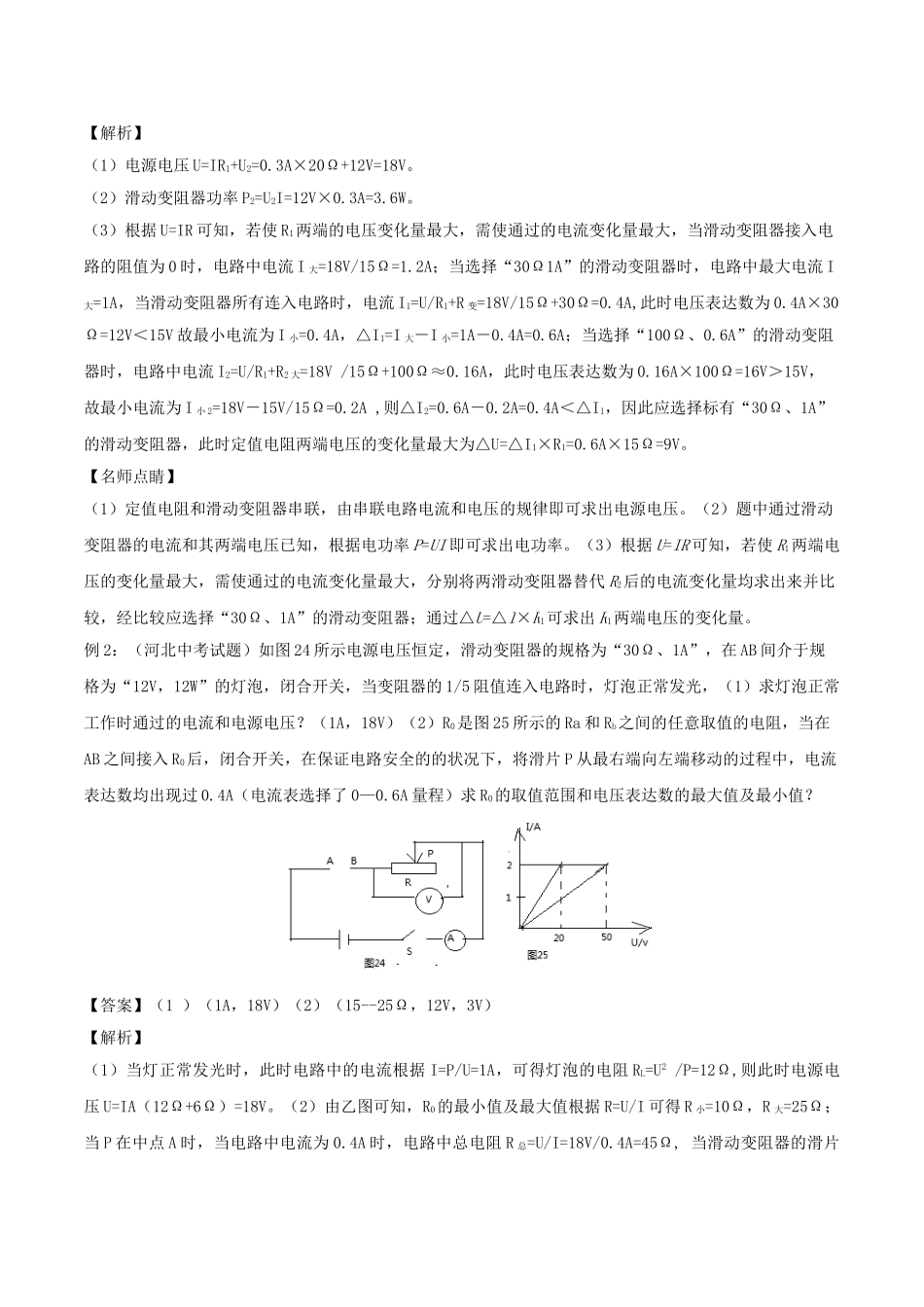

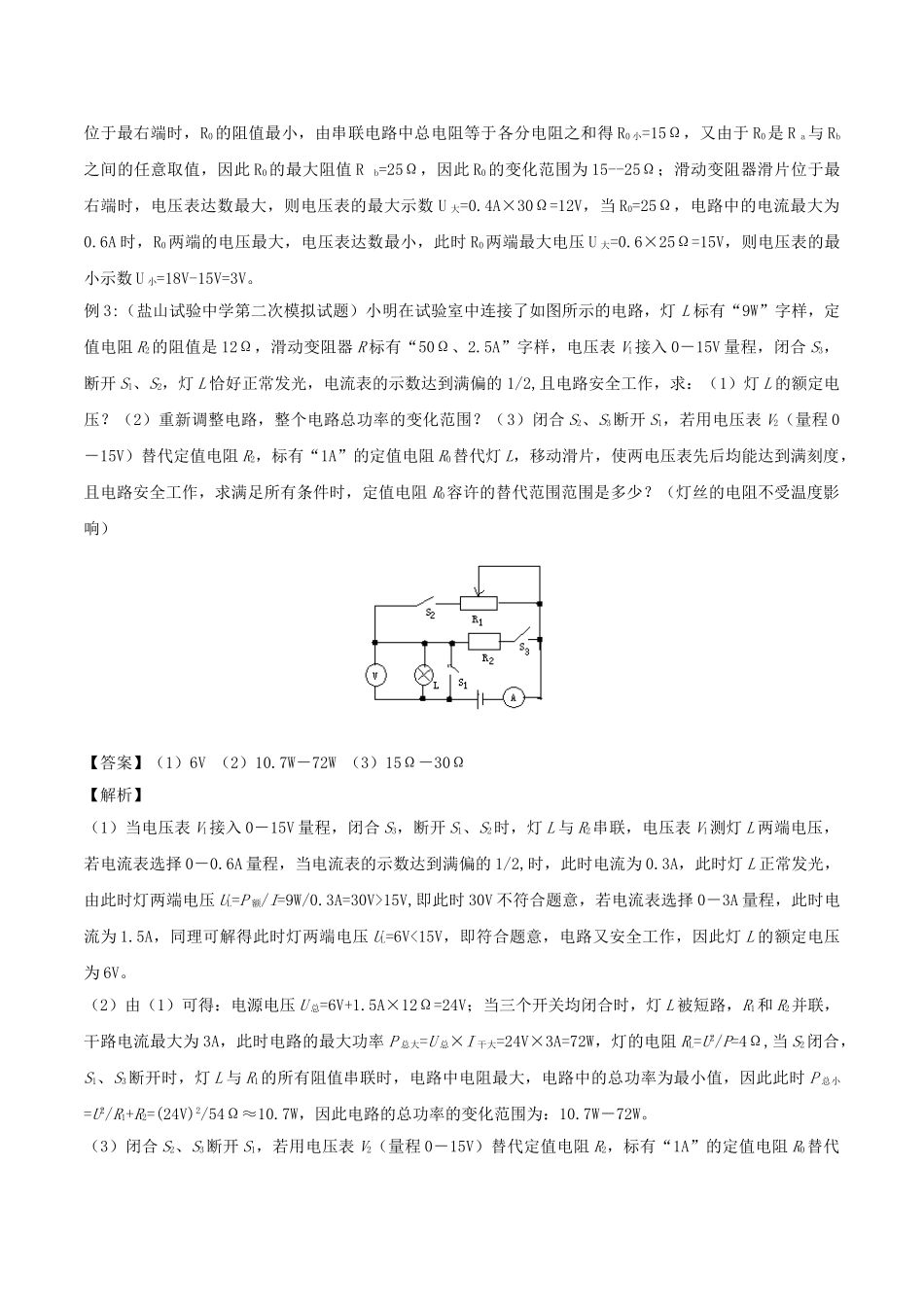

热点考点 08-电学压轴题“变化范围型”计算题专题突破考点分析此类题型是近几年风行全国的电学压轴题,难度较大,对分析及思维能力规定较高;此类题重要是对电流表、电压表的量程进行合理的选择,并选择合适的电源电压,及合适的滑动变阻器,并根据规定,计算变阻器的调整范围或电源的调整范围,也还也许是规定在某个限定条件下,求出某个用电器或电阻的功率变化范围或总功率的变化范围。考点突破解答此类题应注意一下几种问题:(1)必须保证电路安全,即无论怎样调整电源电压,或调整变阻器的阻值,不能损坏电流表或电压表,也不能使灯泡两端电压超过灯泡标注的额定电压。(2)在满足某个规定的同步,必须考虑题中的其他隐藏条件,如在保证电流表不超过量程的前提下,电流与否超过了灯泡的额定电流,在电流表与灯泡安全的前提下,电压表的示数与否超过了所选择的量程。(3)在求变阻器的变化范围时,一般从最大容许电流入手去求变阻器的最小电阻,从最小电流或与之并联的电压表的量程入手去求变阻器的最大阻值;当电路均保证安全的前提下,变阻器标注的最大阻值即为变阻器的最大容许阻值。(4)在题目中对电流或电压或电源有一定规定期,必须先满足此规定,如规定电流表达数达到满刻度的2/3,或电流表达数不不不小于其满刻度的 1 /3 等,在满足此前提条件的同步,还必须先考虑电表所选择的量程与否是合适的,不要顾此失彼。考点典例例 1:(河北中考命题组原创试题)在如图 1 所示的电路,电源电压保持不变,电阻 R1的阻值为 20Ω,电压表的量程为 0-15V,闭合开关 S 后,电压表达数为 12V,电路电流为 0.3A,(1)求电源电压?(2)求滑动变阻器 R2的电功率?(3)现将 R1替代为阻值为 15Ω 的定值电阻,有标有“30Ω、1A”和100Ω、0.6A”的滑动变阻器,请从滑动变阻器中选出一种替代电路图中的 R2,规定:电路接通时,在电压表的示数不为零且保证安全的前提下,移动滑动变阻器的滑片 P 使定值电阻两端电压的变化量最大,求定值电阻两端电压的变化量?【答案】(1)18V (2)3.6W (3)9V【解析】(1)电源电压 U=IR1+U2=0.3A×20Ω+12V=18V。(2)滑动变阻器功率 P2=U2I=12V×0.3A=3.6W。(3)根据 U=IR 可知,若使 R1两端的电压变化量最大,需使通过的电流变化量最大,当滑动变阻器接入电路的阻值为 0 时,电路中电流 I 大=18V/15Ω=1.2A;当选择“30Ω1A”的滑动变阻器时,电路中最大电流 I大=1A,当滑动...
