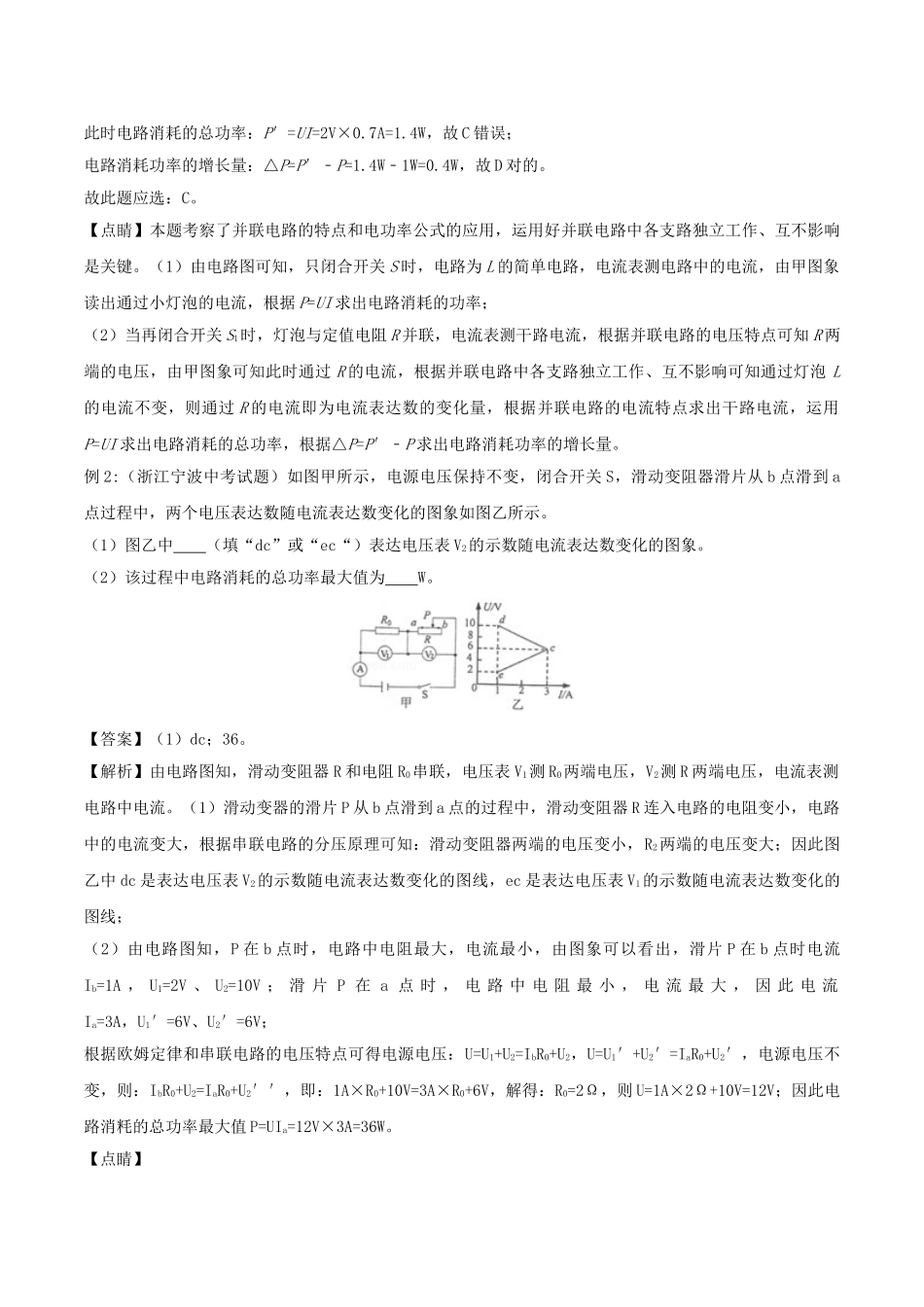

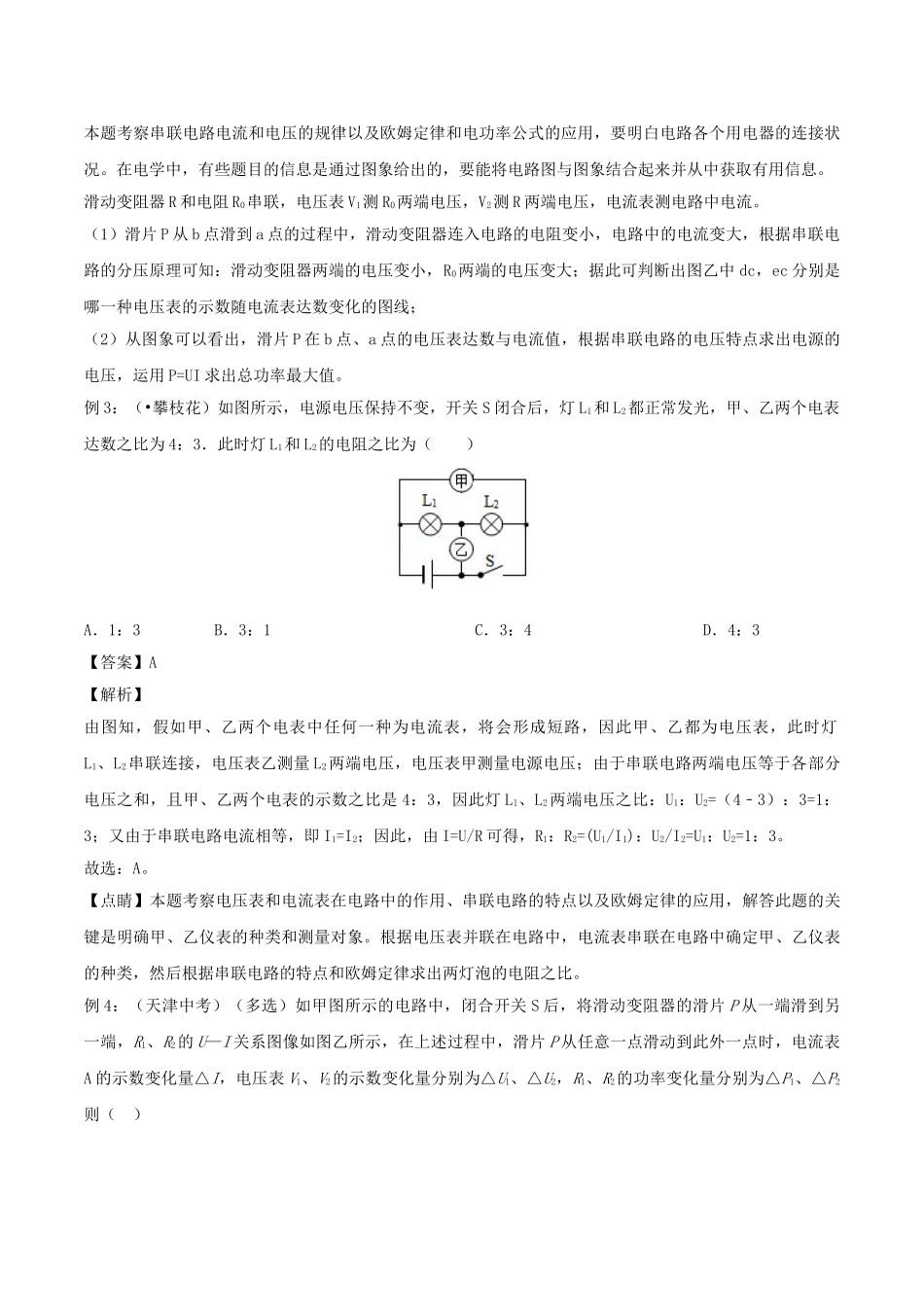

热点考点 06-电学电路分析及计算专题考点分析此类题型难度较大是中考中除大压轴题之外最难的题型,也是中考中重点考察的题型,此考点一般考察三个方面的知识:1:电路图或物理图像的识别及分析能力 2:电学计算公式的运用能力 3:运用数学知识求解物理量的计算能力。考点突破解答此类题的关键是:能精确识别电路的串、并联状况,能对的分析题中给出的物理图像,并能纯熟运用公式去求解某些物理量,要想掌握此类题型只能多做此类题,增强分析及计算能力,本资料参阅了上百种资料,并从近全国中考试题中通过仔细筛选,并精选出大量的经典题,进行了总结与归纳,力争使读者能从这些经典题及其解法中领悟此类题的真谛, 同步搜集了大量的经典习题供读者练习。考点典例例 1:(四川德阳市中考试题)图甲是小灯 L 和电阻的电流随电压变化图象,将它们按图乙所示接入电路中,已知该电路中电源的电压是 2V,则下列结论错误的是( )A.只闭合开关 S,电路消耗的功率是 1WB.当再闭合 S1后,电流表达数变化了 0.2AC.当再闭合 S1后,电路消耗的总功率为 1.2WD.当再闭合 S1后,电路消耗的功率将增大 0.4W【答案】C【解析】(1)由电路图可知,只闭合开关 S 时,电路为 L 的简单电路,电流表测电路中的电流,电源的电压是2V,则灯泡两端的电压为 2V,由甲图象可知,通过灯泡的电流为 0.5A,则电路消耗的功率:P=UIL=2V×0.5A=1W,故 A 对的;(2)当再闭合开关 S1时,灯泡 L 与定值电阻 R 并联,电流表测干路电流,因并联电路中各支路两端的电压相等,因此,此时 R 两端的电压为 2V,由图象可知 IR=0.2A,因并联电路中各支路独立工作、互不影响,因此,通过 L 的电流不变,则电流表达数的变化量:△I=IR=0.2A,故 B 对的;因并联电路中干路电流等于各支路电流之和,因此,干路电流表的示数:I=IL+IR=0.5A+0.2A=0.7A,此时电路消耗的总功率:P′=UI=2V×0.7A=1.4W,故 C 错误;电路消耗功率的增长量:△P=P′﹣P=1.4W﹣1W=0.4W,故 D 对的。故此题应选:C。【点睛】本题考察了并联电路的特点和电功率公式的应用,运用好并联电路中各支路独立工作、互不影响是关键。(1)由电路图可知,只闭合开关 S 时,电路为 L 的简单电路,电流表测电路中的电流,由甲图象读出通过小灯泡的电流,根据 P=UI 求出电路消耗的功率;(2)当再闭合开关 S1时,灯泡与定值电阻 R 并联,电流表测干路电流,根据并联电路的电压特点...
