气压试验施工方案

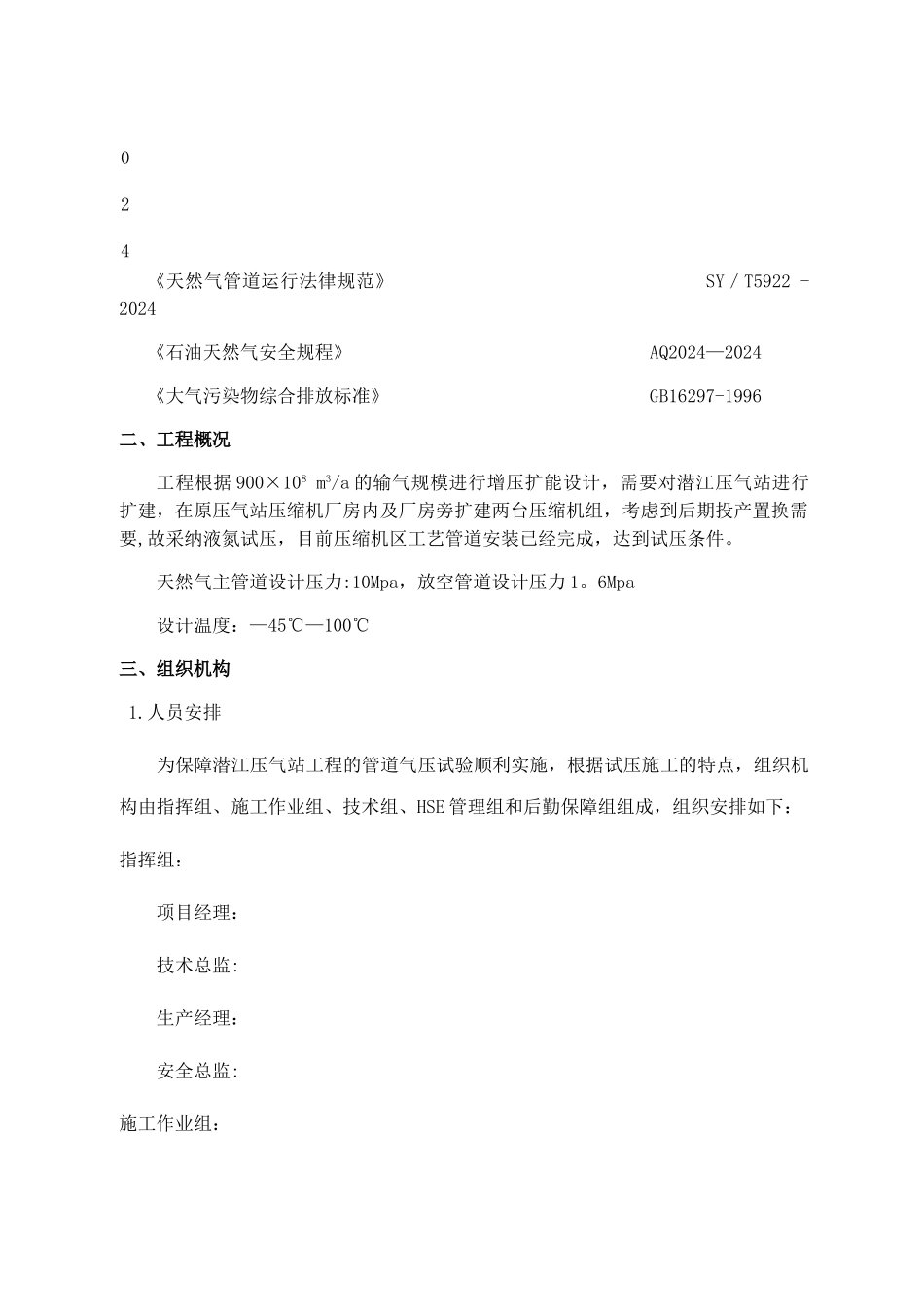

压气站气压试验方案编制:审核: 批准：编制单位:油建工程有限公司 增压工程项目部 （盖章)2024 年 11 月 20 日一、编制依据《石油天然气站内工艺管道工程施工法律规范》 GB50540—2024《输气管道工程设计法律规范》 GB50251-2024《石油天然气建设工程施工质量验收法律规范站内工艺管道工程》 SY/T 4203—2024《现场设备、工艺管道焊接工程施工及验收法律规范》 GB 50236-2024《石油天然气钢质管道无损检测》 SY/T 4109-2024《天然气管道运行法律规范》 SY／T5922 -2024《石油天然气安全规程》 AQ2024—2024《大气污染物综合排放标准》 GB16297-1996二、工程概况工程根据 900×108 m3/a 的输气规模进行增压扩能设计，需要对潜江压气站进行扩建，在原压气站压缩机厂房内及厂房旁扩建两台压缩机组，考虑到后期投产置换需要,故采纳液氮试压，目前压缩机区工艺管道安装已经完成，达到试压条件。天然气主管道设计压力:10Mpa，放空管道设计压力 1。6Mpa设计温度：—45℃—100℃三、组织机构 1.人员安排 为保障潜江压气站工程的管道气压试验顺利实施，根据试压施工的特点，组织机构由指挥组、施工作业组、技术组、HSE 管理组和后勤保障组组成，组织安排如下：指挥组：项目经理： 技术总监: 生产经理： 安全总监: 施工作业组： 技术总监： 现场指挥: 试压泵组操作人员：2 人 液氮槽车：2 人施工人员：2 人 技术组：组长：成员:HSE 管理组：组长：成员：后勤保障组：组长：成员：2．各组职责2．1．指挥组气压试验指挥组，是气压试验施工的决策层和管理层。指挥组从整体上把握整个气压试验工程，使气压试验按预定的目标进展,对气压试验的施工准备、进度、质量、安全等进行控制。其职责范围主要如下:（1）接受业主的指挥；（2)负责气压试验的管理和指挥；液氮资源的落实，合同的签订、人员的调配、后勤的保障等；(3）负责气压试验指令的传达和液氮运输车辆、施工车辆调度指挥；(4）负责气压试验施工人员的统一调配；(5)负责气压试验各种突发事件的处理，并及时向甲方汇报；（6)负责气压试验的安全、技术交底及 HSE 工作的管理。2.2．技术组(1）组织编写、报批气压试验施工方案等技术资料；（2）对整个气压试验提供技术支持;（3)对气压试验施工过程中出现的技术性问题提出解决方案；(4）负责气压试验施工条件的检查与确认.2。3．施工作业组（1)负责气压试验场地的整理、液氮槽车、液氮汽化器的现场布局、就位、注氮管...
