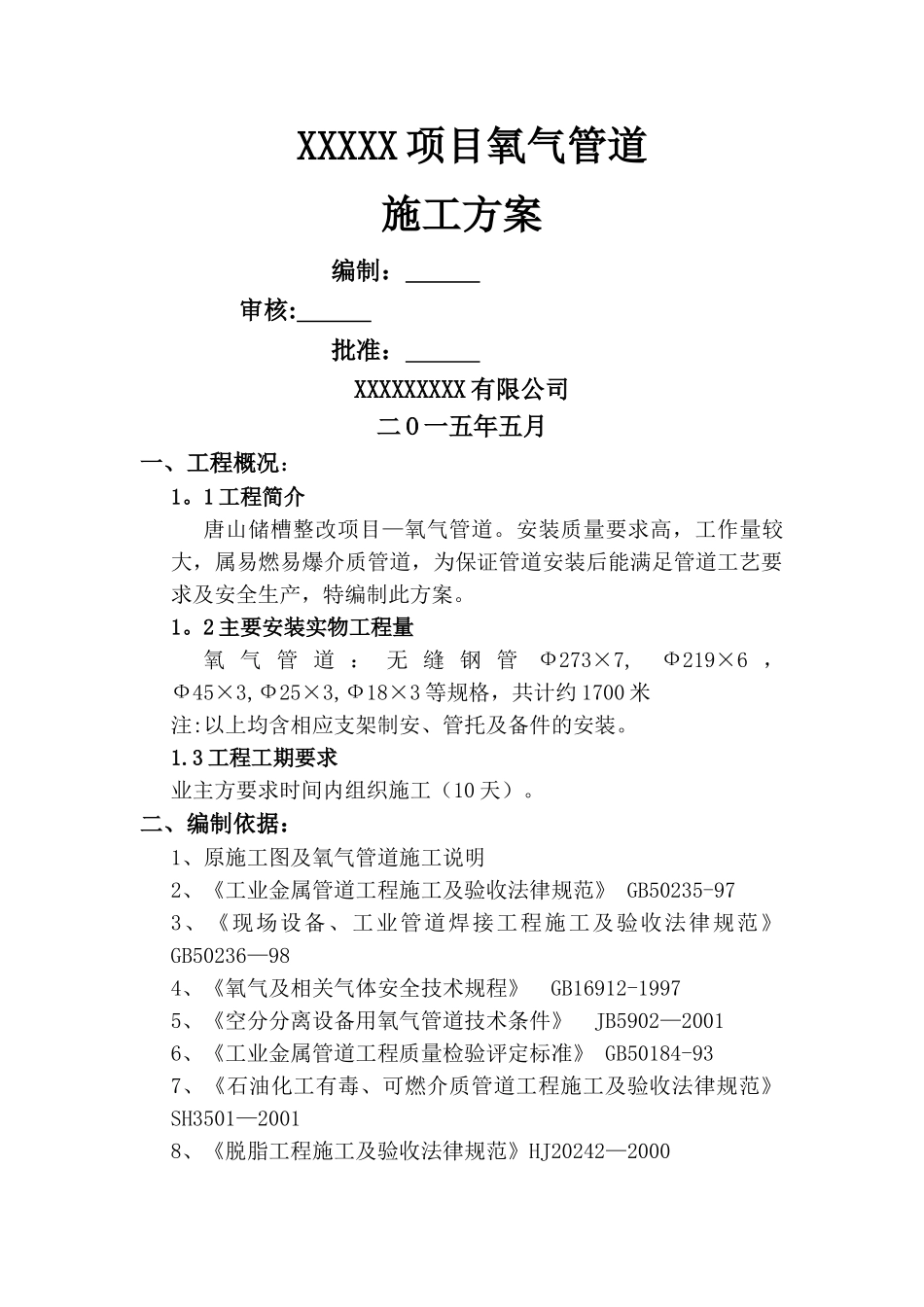

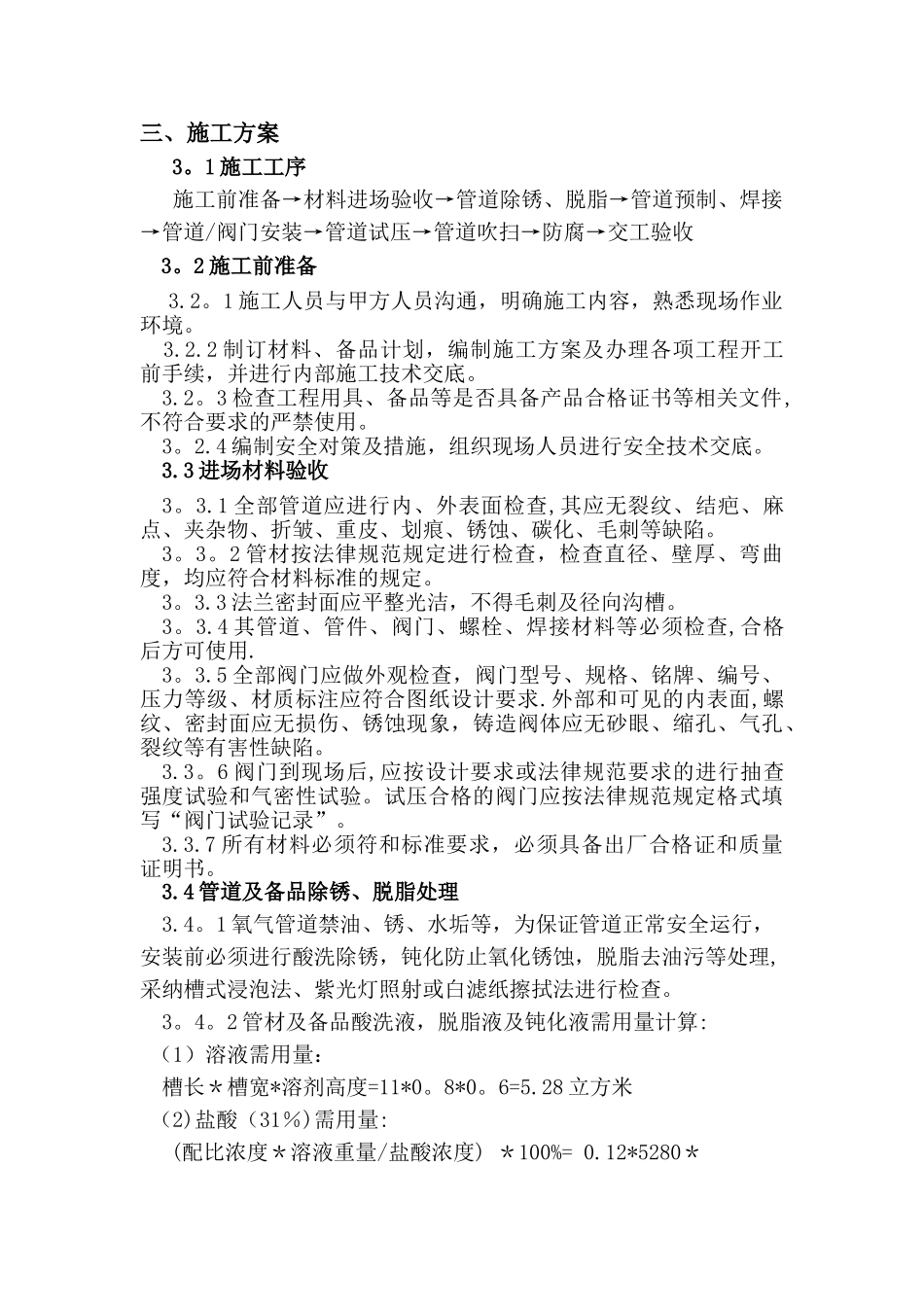

XXXXX 项目氧气管道施工方案 编制： 审核: 批准： XXXXXXXXX 有限公司二 O 一五年五月一、工程概况：1。1 工程简介唐山储槽整改项目—氧气管道。安装质量要求高，工作量较大，属易燃易爆介质管道，为保证管道安装后能满足管道工艺要求及安全生产，特编制此方案。1。2 主要安装实物工程量氧 气 管 道 ： 无 缝 钢 管Ф273×7, Ф219×6 ， Ф45×3,Ф25×3,Ф18×3 等规格，共计约 1700 米注:以上均含相应支架制安、管托及备件的安装。1.3 工程工期要求业主方要求时间内组织施工（10 天）。二、编制依据：1、原施工图及氧气管道施工说明2、《工业金属管道工程施工及验收法律规范》 GB50235-973、《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236—984、《氧气及相关气体安全技术规程》 GB16912-19975、《空分分离设备用氧气管道技术条件》 JB5902—20016、《工业金属管道工程质量检验评定标准》 GB50184-937、《石油化工有毒、可燃介质管道工程施工及验收法律规范》 SH3501—20018、《脱脂工程施工及验收法律规范》HJ20242—2000三、施工方案3。1 施工工序施工前准备→材料进场验收→管道除锈、脱脂→管道预制、焊接→管道/阀门安装→管道试压→管道吹扫→防腐→交工验收3。2 施工前准备 3.2。1 施工人员与甲方人员沟通，明确施工内容，熟悉现场作业环境。 3.2.2 制订材料、备品计划，编制施工方案及办理各项工程开工前手续，并进行内部施工技术交底。3.2。3 检查工程用具、备品等是否具备产品合格证书等相关文件,不符合要求的严禁使用。3。2.4 编制安全对策及措施，组织现场人员进行安全技术交底。3.3 进场材料验收3。3.1 全部管道应进行内、外表面检查,其应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、锈蚀、碳化、毛刺等缺陷。3。3。2 管材按法律规范规定进行检查，检查直径、壁厚、弯曲度，均应符合材料标准的规定。3。3.3 法兰密封面应平整光洁，不得毛刺及径向沟槽。3。3.4 其管道、管件、阀门、螺栓、焊接材料等必须检查,合格后方可使用.3。3.5 全部阀门应做外观检查，阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求.外部和可见的内表面,螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷。3.3。6 阀门到现场后,应按设计要求或法律规范要求的进行抽查强度试验和气密性试验。试压合格的阀门应按法律规范规定格式填写“阀门...
