氧气、乙炔管道安装作业指导书2

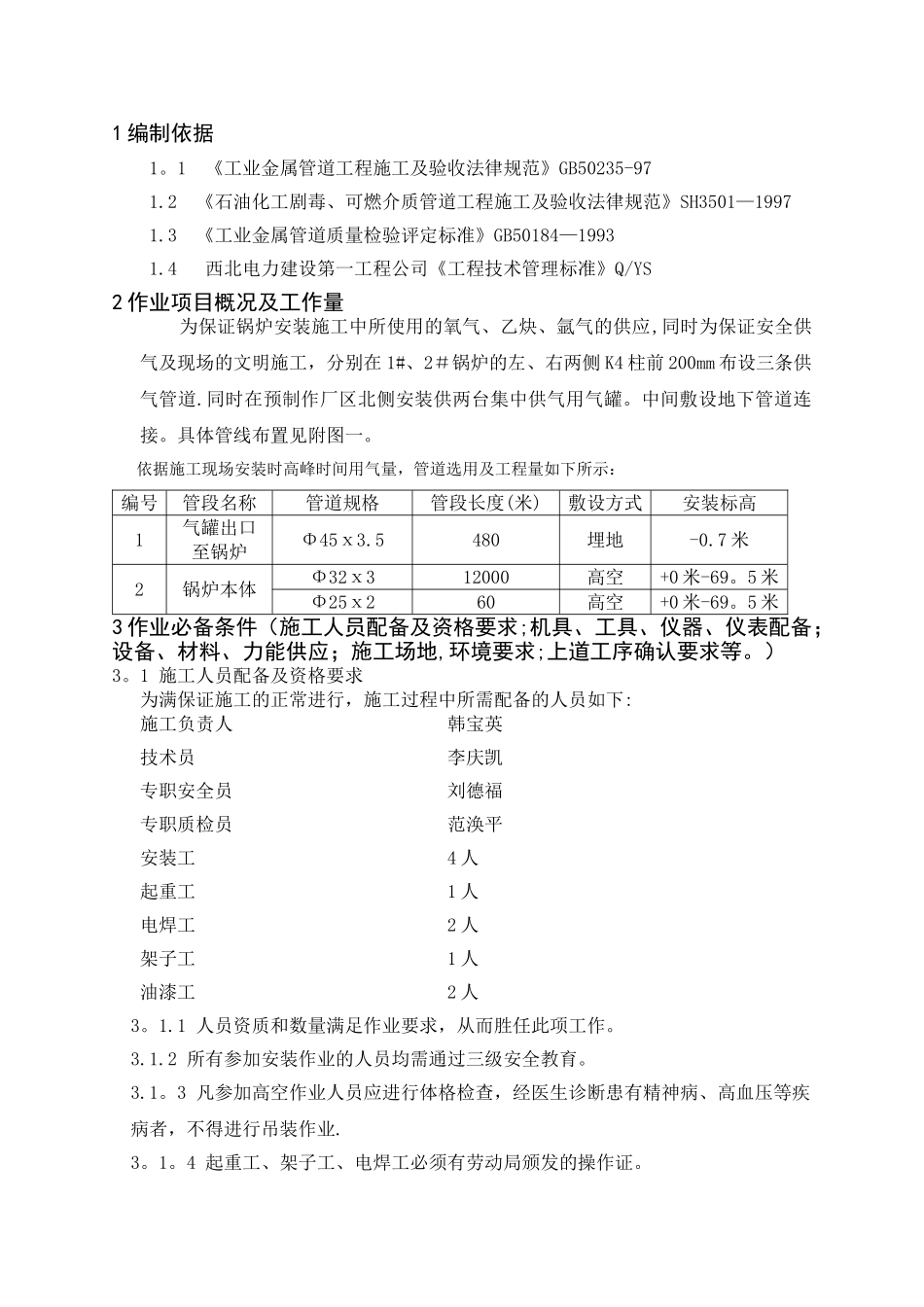

1 编制依据1。1 《工业金属管道工程施工及验收法律规范》GB50235-971.2 《石油化工剧毒、可燃介质管道工程施工及验收法律规范》SH3501—19971.3 《工业金属管道质量检验评定标准》GB50184—19931.4 西北电力建设第一工程公司《工程技术管理标准》Q/YS2 作业项目概况及工作量 为保证锅炉安装施工中所使用的氧气、乙炔、氩气的供应,同时为保证安全供气及现场的文明施工，分别在 1#、2＃锅炉的左、右两侧 K4 柱前 200mm 布设三条供气管道.同时在预制作厂区北侧安装供两台集中供气用气罐。中间敷设地下管道连接。具体管线布置见附图一。 依据施工现场安装时高峰时间用气量，管道选用及工程量如下所示：编号管段名称管道规格管段长度(米)敷设方式安装标高1气罐出口至锅炉Φ45ⅹ3.5480埋地-0.7 米2锅炉本体Φ32ⅹ312000高空+0 米-69。5 米Φ25ⅹ260高空+0 米-69。5 米3 作业必备条件（施工人员配备及资格要求;机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地,环境要求;上道工序确认要求等。）3。1 施工人员配备及资格要求 为满保证施工的正常进行，施工过程中所需配备的人员如下:施工负责人 韩宝英技术员 李庆凯专职安全员 刘德福专职质检员 范涣平安装工 4 人起重工 1 人电焊工 2 人架子工 1 人油漆工 2 人3。1.1 人员资质和数量满足作业要求，从而胜任此项工作。3.1.2 所有参加安装作业的人员均需通过三级安全教育。3.1。3 凡参加高空作业人员应进行体格检查，经医生诊断患有精神病、高血压等疾病者，不得进行吊装作业.3。1。4 起重工、架子工、电焊工必须有劳动局颁发的操作证。3.1.5 带档作业的安装工必须有相应的资质水平和技能，并能熟练掌握一般管道安装工艺和技巧。3.2 机具、工具仪器、仪表配备 主要机具、工具配备 数量 用途 25 t 汽车吊 1 辆 辅助吊装挖掘机 1 辆 开挖管沟Φ6.5mm×6m 钢丝绳 4 根 起吊管道卸扣（1t） 4 只 固定管道1t 倒链 2 只 调整管道另外，还需要配备管道防腐及安装中所需的其他小型工、机具，如毛刷、磨光机对口钳、角尺、等。3。3 设备、材料、力能供应管道施工中所需要管材及管件到现场，质量和数量满足施工要求，确保连续作业；设计图纸和相应满足作业要求；氧气、乙炔、电焊机已到位；施工用电应能满足作业要求；安装用的辅助材料应能满足作业要求。3.4 施工场地、环境要求3。4。1 由于该部分管道施工作业面涉及范围交大，且交叉...
