氧气管道安装施工方案VIP专享

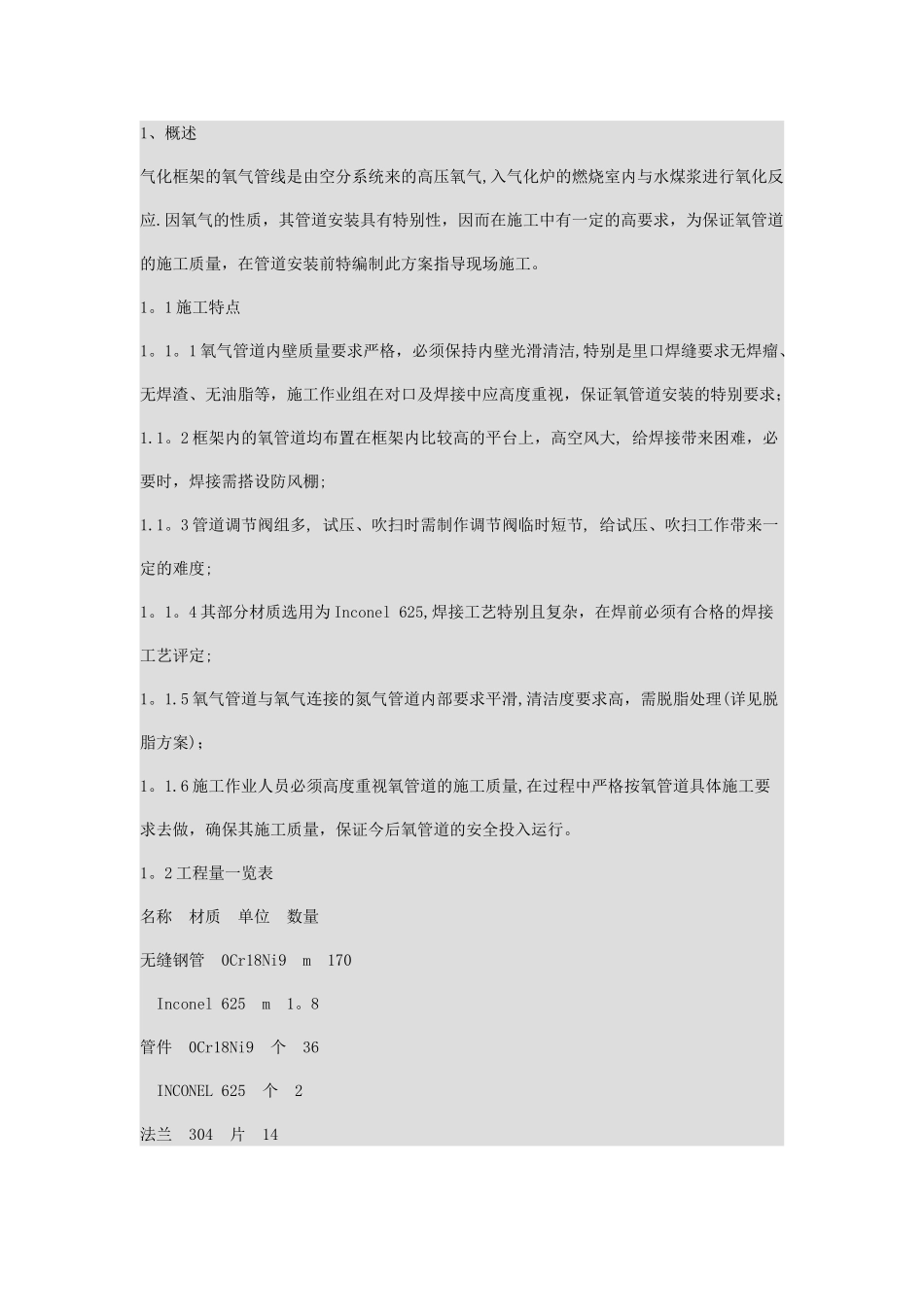

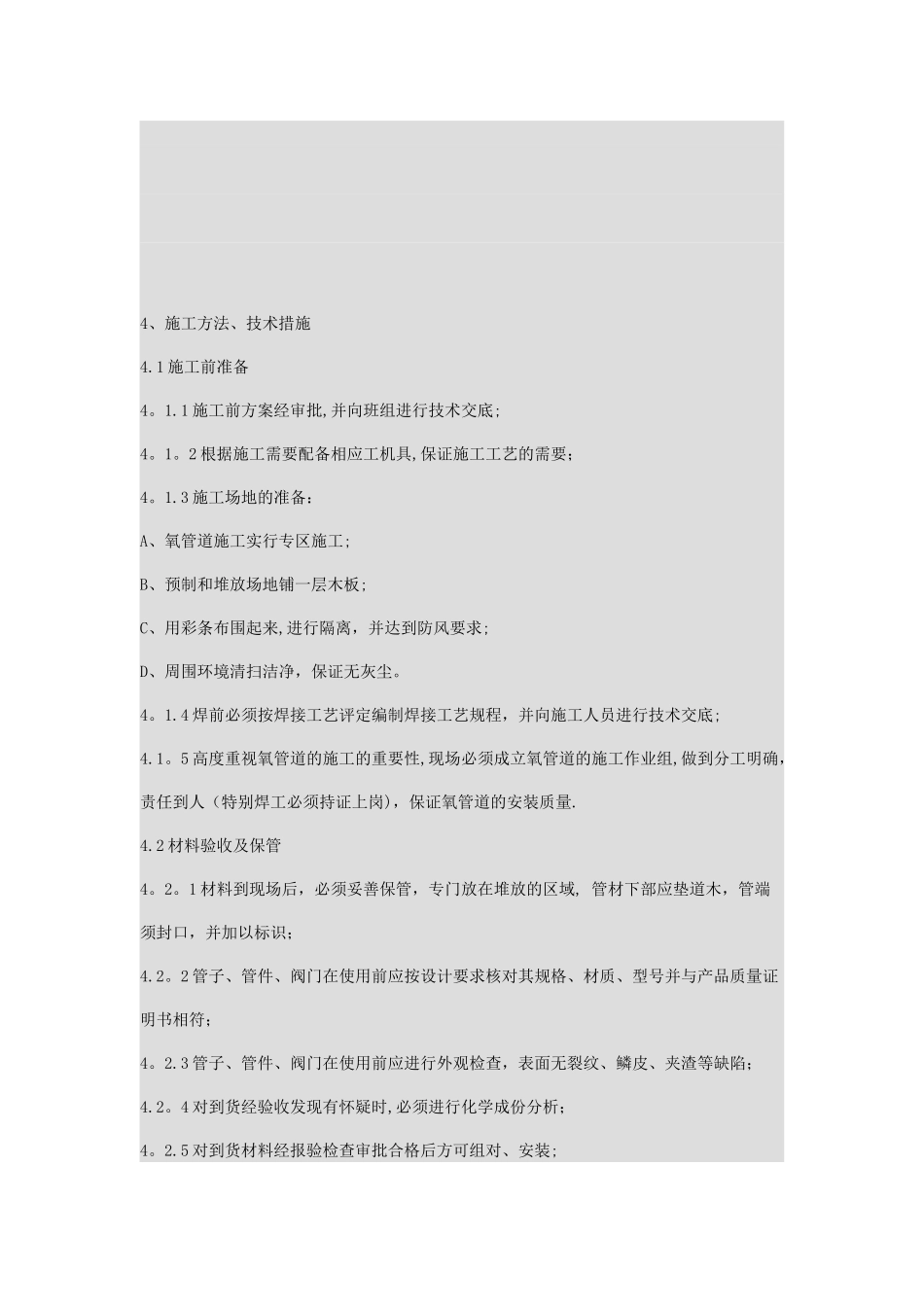

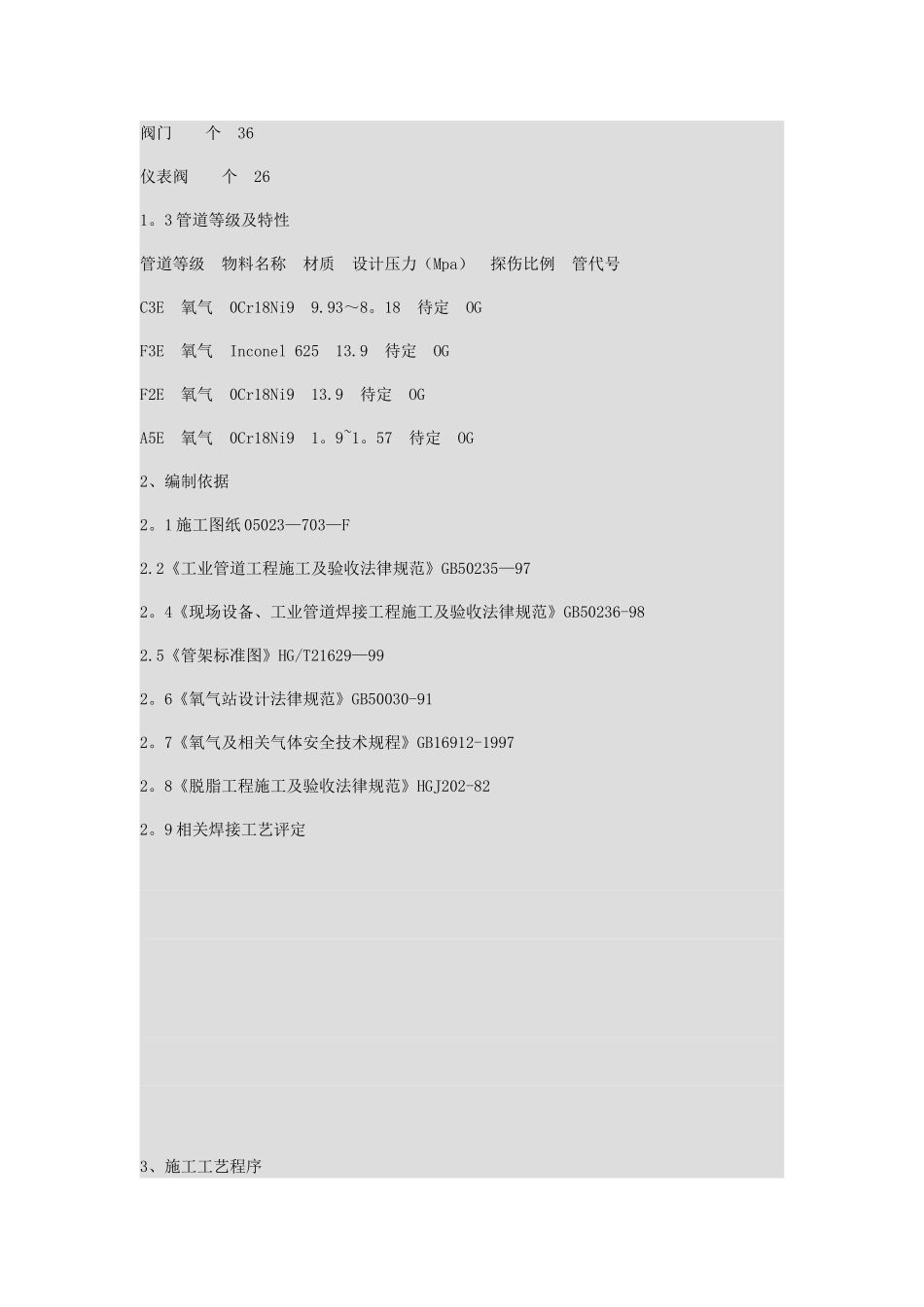

1、概述气化框架的氧气管线是由空分系统来的高压氧气,入气化炉的燃烧室内与水煤浆进行氧化反应.因氧气的性质，其管道安装具有特别性，因而在施工中有一定的高要求，为保证氧管道的施工质量，在管道安装前特编制此方案指导现场施工。1。1 施工特点1。1。1 氧气管道内壁质量要求严格，必须保持内壁光滑清洁,特别是里口焊缝要求无焊瘤、无焊渣、无油脂等，施工作业组在对口及焊接中应高度重视，保证氧管道安装的特别要求；1.1。2 框架内的氧管道均布置在框架内比较高的平台上，高空风大, 给焊接带来困难，必要时，焊接需搭设防风棚;1.1。3 管道调节阀组多, 试压、吹扫时需制作调节阀临时短节, 给试压、吹扫工作带来一定的难度;1。1。4 其部分材质选用为 Inconel 625,焊接工艺特别且复杂，在焊前必须有合格的焊接工艺评定;1。1.5 氧气管道与氧气连接的氮气管道内部要求平滑,清洁度要求高，需脱脂处理(详见脱脂方案)；1。1.6 施工作业人员必须高度重视氧管道的施工质量,在过程中严格按氧管道具体施工要求去做，确保其施工质量，保证今后氧管道的安全投入运行。1。2 工程量一览表名称 材质 单位 数量无缝钢管 0Cr18Ni9 m 170 Inconel 625 m 1。8管件 0Cr18Ni9 个 36 INCONEL 625 个 2法兰 304 片 14阀门 个 36仪表阀 个 261。3 管道等级及特性管道等级 物料名称 材质 设计压力（Mpa） 探伤比例 管代号C3E 氧气 0Cr18Ni9 9.93～8。18 待定 OGF3E 氧气 Inconel 625 13.9 待定 OGF2E 氧气 0Cr18Ni9 13.9 待定 OGA5E 氧气 0Cr18Ni9 1。9~1。57 待定 OG2、编制依据2。1 施工图纸 05023—703—F2.2《工业管道工程施工及验收法律规范》GB50235—972。4《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.5《管架标准图》HG/T21629—992。6《氧气站设计法律规范》GB50030-912。7《氧气及相关气体安全技术规程》GB16912-19972。8《脱脂工程施工及验收法律规范》HGJ202-822。9 相关焊接工艺评定 3、施工工艺程序 4、施工方法、技术措施4.1 施工前准备4。1.1 施工前方案经审批,并向班组进行技术交底;4。1。2 根据施工需要配备相应工机具,保证施工工艺的需要；4。1.3 施工场地的准备：A、氧管道施工实行专区施工;B、预制和堆放场地铺一层木板;C、用彩条布围起来,进行隔离，并达到防风要求;D、周围环境清扫洁净，保证无灰尘。4。1.4 焊前必须按焊接工艺评定编制焊接工艺规程，...
