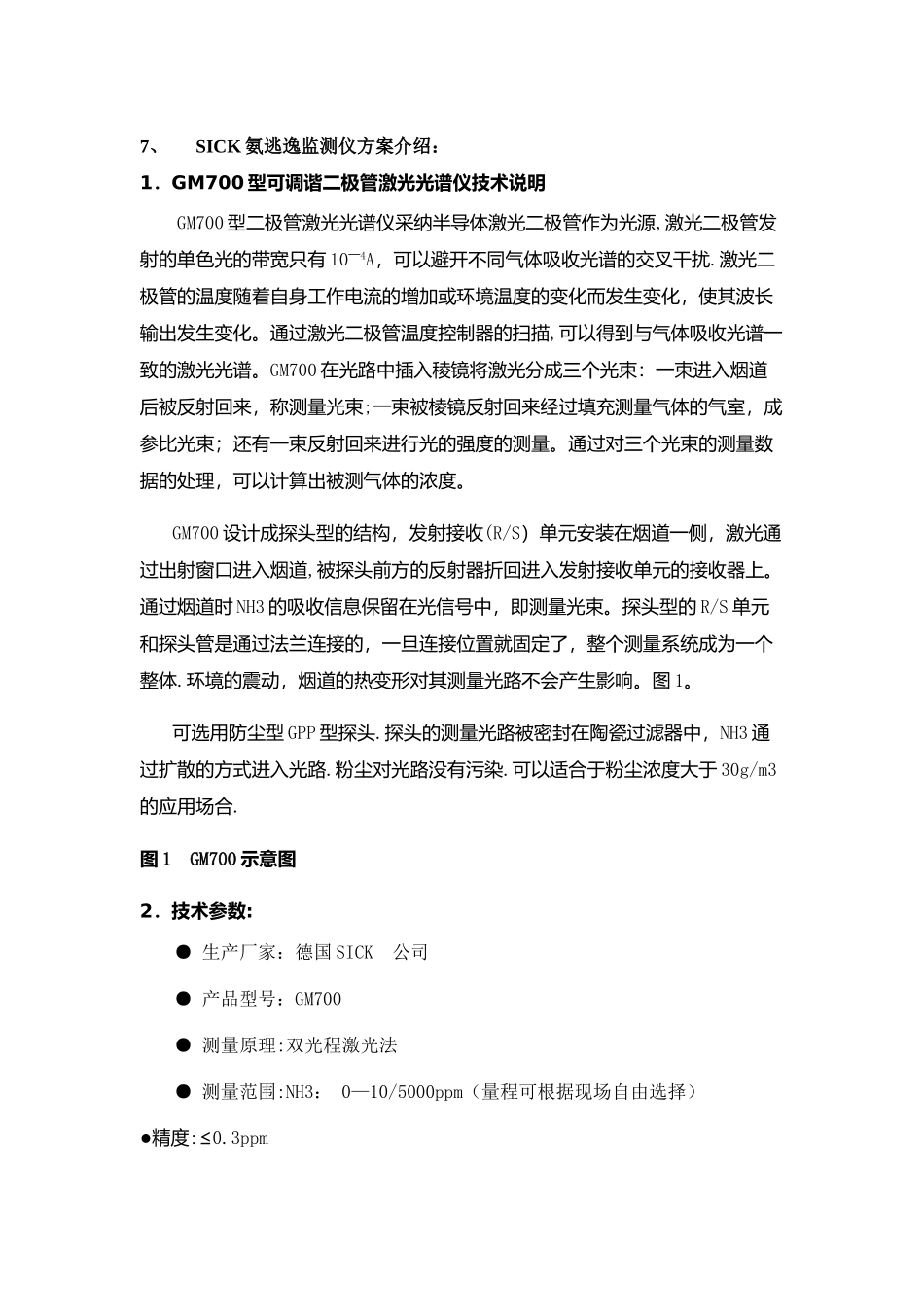

7、SICK 氨逃逸监测仪方案介绍：1．GM700 型可调谐二极管激光光谱仪技术说明GM700 型二极管激光光谱仪采纳半导体激光二极管作为光源,激光二极管发射的单色光的带宽只有 10—4A，可以避开不同气体吸收光谱的交叉干扰.激光二极管的温度随着自身工作电流的增加或环境温度的变化而发生变化，使其波长输出发生变化。通过激光二极管温度控制器的扫描,可以得到与气体吸收光谱一致的激光光谱。GM700 在光路中插入稜镜将激光分成三个光束：一束进入烟道后被反射回来，称测量光束;一束被棱镜反射回来经过填充测量气体的气室，成参比光束；还有一束反射回来进行光的强度的测量。通过对三个光束的测量数据的处理，可以计算出被测气体的浓度。GM700 设计成探头型的结构，发射接收(R/S）单元安装在烟道一侧，激光通过出射窗口进入烟道,被探头前方的反射器折回进入发射接收单元的接收器上。通过烟道时 NH3 的吸收信息保留在光信号中，即测量光束。探头型的 R/S 单元和探头管是通过法兰连接的，一旦连接位置就固定了，整个测量系统成为一个整体.环境的震动，烟道的热变形对其测量光路不会产生影响。图 1。可选用防尘型 GPP 型探头.探头的测量光路被密封在陶瓷过滤器中，NH3 通过扩散的方式进入光路.粉尘对光路没有污染.可以适合于粉尘浓度大于 30g/m3的应用场合.图 1 GM700 示意图2．技术参数:● 生产厂家：德国 SICK 公司● 产品型号：GM700● 测量原理:双光程激光法● 测量范围:NH3： 0—10/5000ppm（量程可根据现场自由选择）●精度:≤0.3ppm●零点漂移：≤±1％ 满量程/月●量程漂移：≤±1％ 满量程/月●响应时间:≤2s●输出信号： 4～20mA3．基本配置:序号名称型号规格制造商产地数量备注 1氨气测量仪GM700SICK德国1套1。1发射/接收单元GM700SICK德国1台1。2反射单元GM700SICK德国1套1.3显示单元GM700SICK德国1套关于选用单侧式 GM700 分析仪用于 SCR 脱硝工艺气体分析的优势如下：1、对光优势：由于 SCR 工艺的烟气工况：粉尘高达 30g/m3；温度为 350 ℃--430 ℃；水分含量 8—14％,SO2：1000mg/m3 以上.工作温度高,产生热变形大，对光路的偏离有一定的影响.对于对穿式设备，在此种工况下,对光是个比较难解决的问题,而单侧式 GM700 系统探头型是钢性连接故不存在对光问题；2、高粉尘工况下使用优势：相对于对穿型 TLDS 最主要的难点粉尘浓度高达30g/m3 的高粉尘工况。并且还有个不能忽视的因素是 DeNOx 的...
