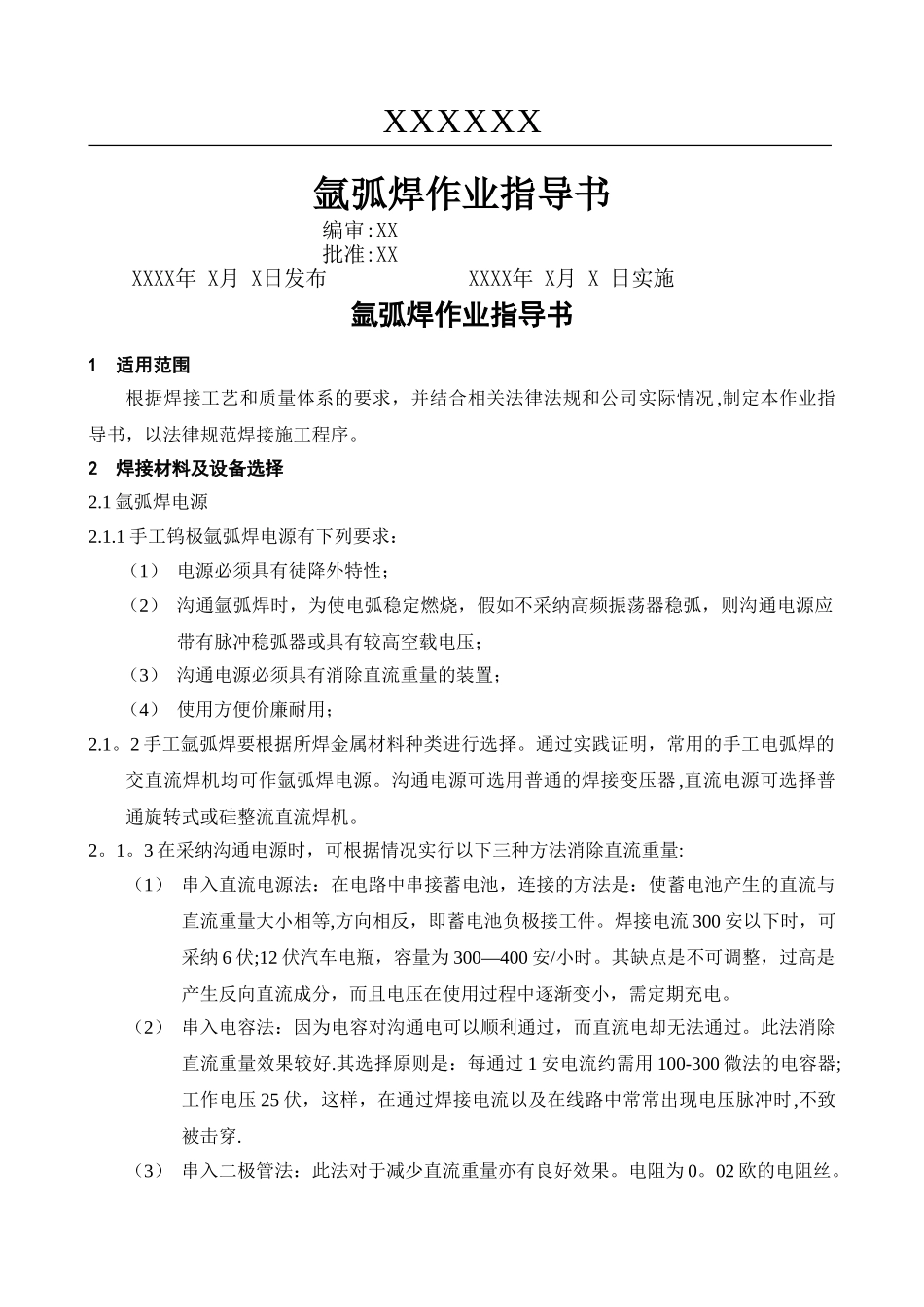

XXXXXX氩弧焊作业指导书编审:XX批准:XXXXXX年 X月 X日发布 XXXX年 X月 X 日实施氩弧焊作业指导书1 适用范围根据焊接工艺和质量体系的要求,并结合相关法律法规和公司实际情况 ,制定本作业指导书,以法律规范焊接施工程序。2 焊接材料及设备选择2.1 氩弧焊电源2.1.1 手工钨极氩弧焊电源有下列要求:(1) 电源必须具有徒降外特性;(2) 沟通氩弧焊时,为使电弧稳定燃烧,假如不采纳高频振荡器稳弧,则沟通电源应带有脉冲稳弧器或具有较高空载电压;(3) 沟通电源必须具有消除直流重量的装置;(4) 使用方便价廉耐用;2.1。2 手工氩弧焊要根据所焊金属材料种类进行选择。通过实践证明,常用的手工电弧焊的交直流焊机均可作氩弧焊电源。沟通电源可选用普通的焊接变压器 ,直流电源可选择普通旋转式或硅整流直流焊机。2。1。3 在采纳沟通电源时,可根据情况实行以下三种方法消除直流重量:(1) 串入直流电源法:在电路中串接蓄电池,连接的方法是:使蓄电池产生的直流与直流重量大小相等,方向相反,即蓄电池负极接工件。焊接电流 300 安以下时,可采纳 6 伏;12 伏汽车电瓶,容量为 300—400 安/小时。其缺点是不可调整,过高是产生反向直流成分,而且电压在使用过程中逐渐变小,需定期充电。(2) 串入电容法:因为电容对沟通电可以顺利通过,而直流电却无法通过。此法消除直流重量效果较好.其选择原则是:每通过 1 安电流约需用 100-300 微法的电容器;工作电压 25 伏,这样,在通过焊接电流以及在线路中常常出现电压脉冲时,不致被击穿.(3) 串入二极管法:此法对于减少直流重量亦有良好效果。电阻为 0。02 欧的电阻丝。2.1。4 在实际生产中,如直流重量被控制在 5 安以下,对焊接过程无多大影响.2.2 焊炬氩弧焊焊炬的作用是夹持钨极,传导焊接电流,输送氩气。2.2。1 焊炬应满足下列要求:(1) 保持气流具有一定得挺度,气流在焊炬中喷出时,以最小的气体损耗量获得最充分的保护。(2) 导电良好,能满足一定电流容量的要求,冷却良好,以保证持久工作(电流较大时采纳循环水冷却枪体)(3) 喷嘴和焊炬体要绝缘,以免发生短路和防止因喷嘴烧坏而使焊接过程中断。(4) 电极装夹要方便,以利于钨极装夹及钨极烧损后的送进,并保证钨极的对心.(5) 结构力求简单,轻巧,易于接近焊缝,使熔池明显可见,易于加工制造,重量要轻,以减轻劳动强度.2.2.2 操作人员应熟悉焊炬的组成并能熟练使用,氩弧焊焊炬主...
