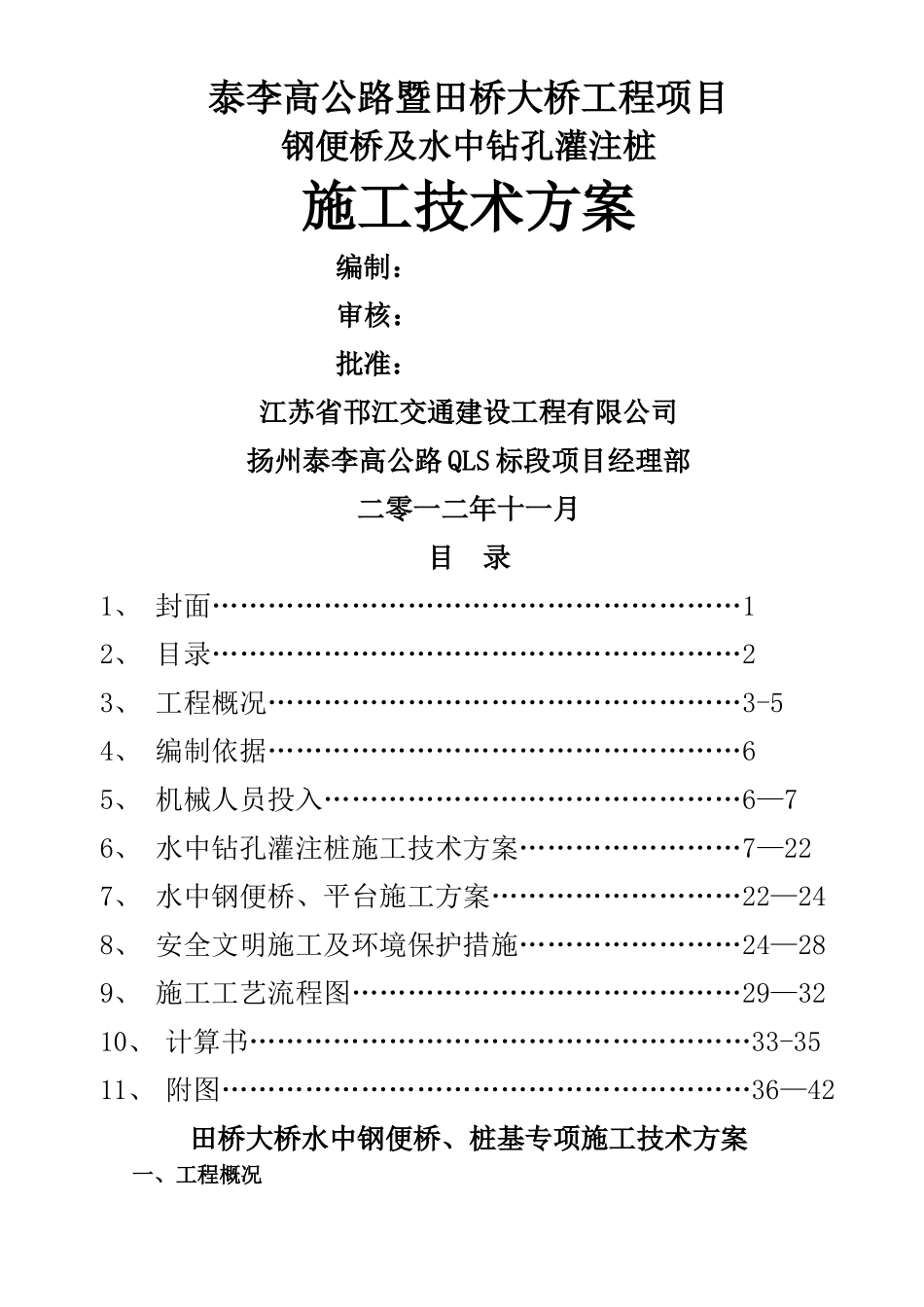

泰李高公路暨田桥大桥工程项目钢便桥及水中钻孔灌注桩施工技术方案编制:审核:批准:江苏省邗江交通建设工程有限公司扬州泰李高公路 QLS 标段项目经理部二零一二年十一月目 录1、 封面…………………………………………………12、 目录…………………………………………………23、 工程概况……………………………………………3-54、 编制依据……………………………………………65、 机械人员投入………………………………………6—76、 水中钻孔灌注桩施工技术方案……………………7—227、 水中钢便桥、平台施工方案………………………22—248、 安全文明施工及环境保护措施……………………24—289、 施工工艺流程图……………………………………29—3210、 计算书………………………………………………33-3511、 附图…………………………………………………36—42田桥大桥水中钢便桥、桩基专项施工技术方案一、工程概况1、地理位置及工程内容本项目田桥大桥位于苏中扬州市广陵区,田桥大桥连接杭集镇和李典镇,可解决夹江区域内南北交通出行的限制,方便李典等沿江地区向北的交通出行以及泰安、杭集等地向南与沿 江 地 区 的 联 系 , 对 推 动 社 会 经 济 进 展 有 积 极 地 作 用 。 本 标 段 起 讫 桩 号 为K11+100~K13+200。路线起自扬州市杭集镇合界村大圩组,向南跨越夹江,止于夹江南岸的沙圩组,全长 2。1KM。设计标准:速度 80Km/h;环境类别Ⅰ类;汽车荷载等级公路—Ⅰ级;通航等级等外级,净空(12×2。5)m,最高通航水位 6。23m(85 国家高程),通航孔位于 13#~14#墩;洪水频率 1/100;最高洪水位:6。375m(85 国家高程);地震烈度 8 级设防;施工期潮汐差1。8m。桥梁宽度:断面布置为 0。5m(外侧护栏)+11.0m(车行道)+0。5m(内侧护栏)+1。5m(桥梁间隔)+0。5m(内侧护栏)+11。0m(车行道)+。5m(外侧护栏),右幅已通车,本次实施左幅 12m.桥梁构造:跨径布置(由北向南)4×30m(箱梁)+5×40m(箱梁)+7×50m(T 梁)+4×40m(箱梁)+4×30m(箱梁),桥梁全长 959.48m.主桥上部构造为 7×50m 部分预应力砼连续 T 梁,梁高 2.8m,左幅主梁设 5 片 T 梁.引桥上部结构为 30m 梁高 1。6m、40m 梁高2。0m 部分预应力砼组合箱梁,左幅梁设 4 片箱梁,先简支后连续,采纳 4~5 跨一联。主桥下部采纳三柱式墩、钻孔灌注桩基础,墩柱直径 1.7m,桩基础直径...
