水利工程制图规定

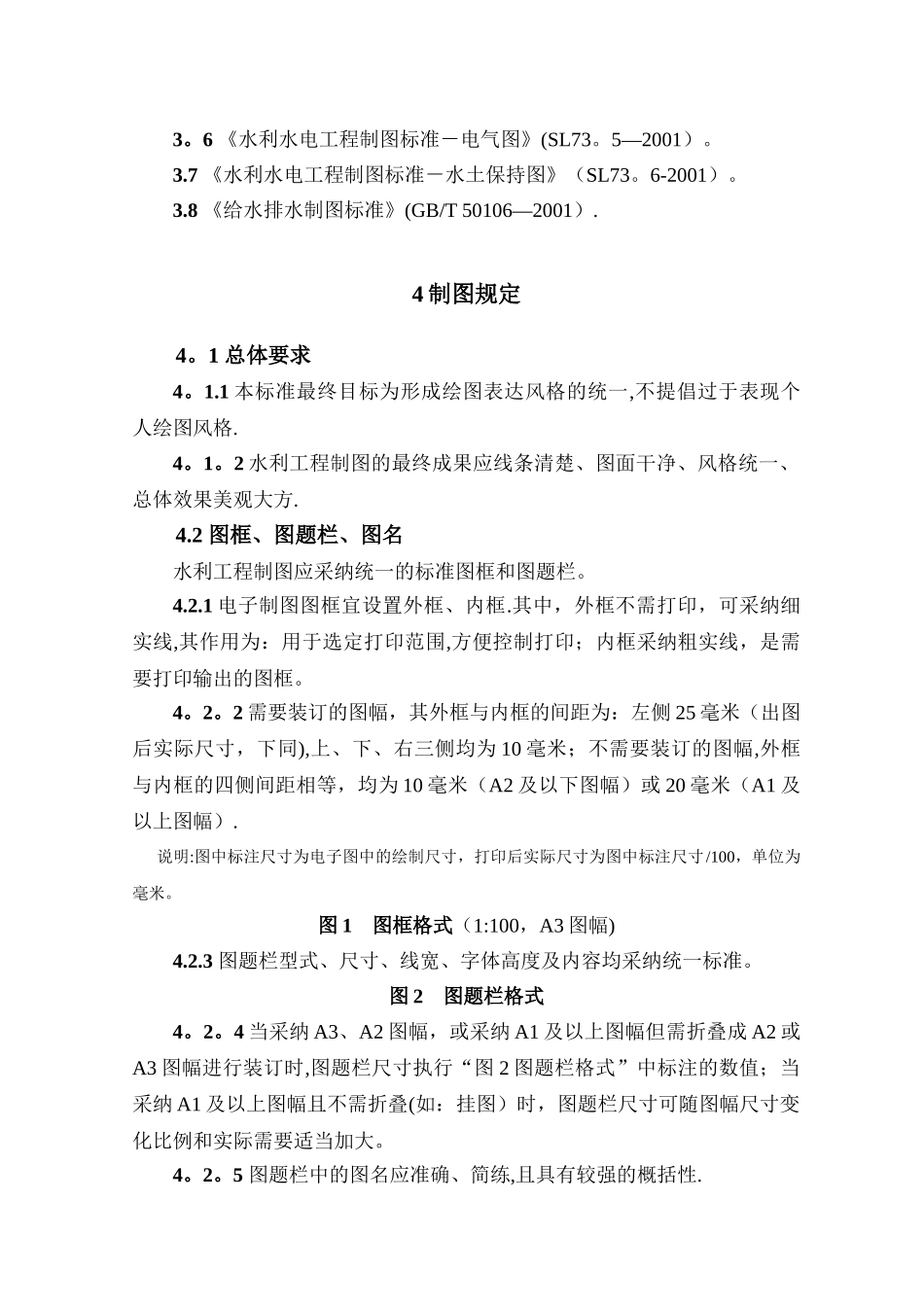

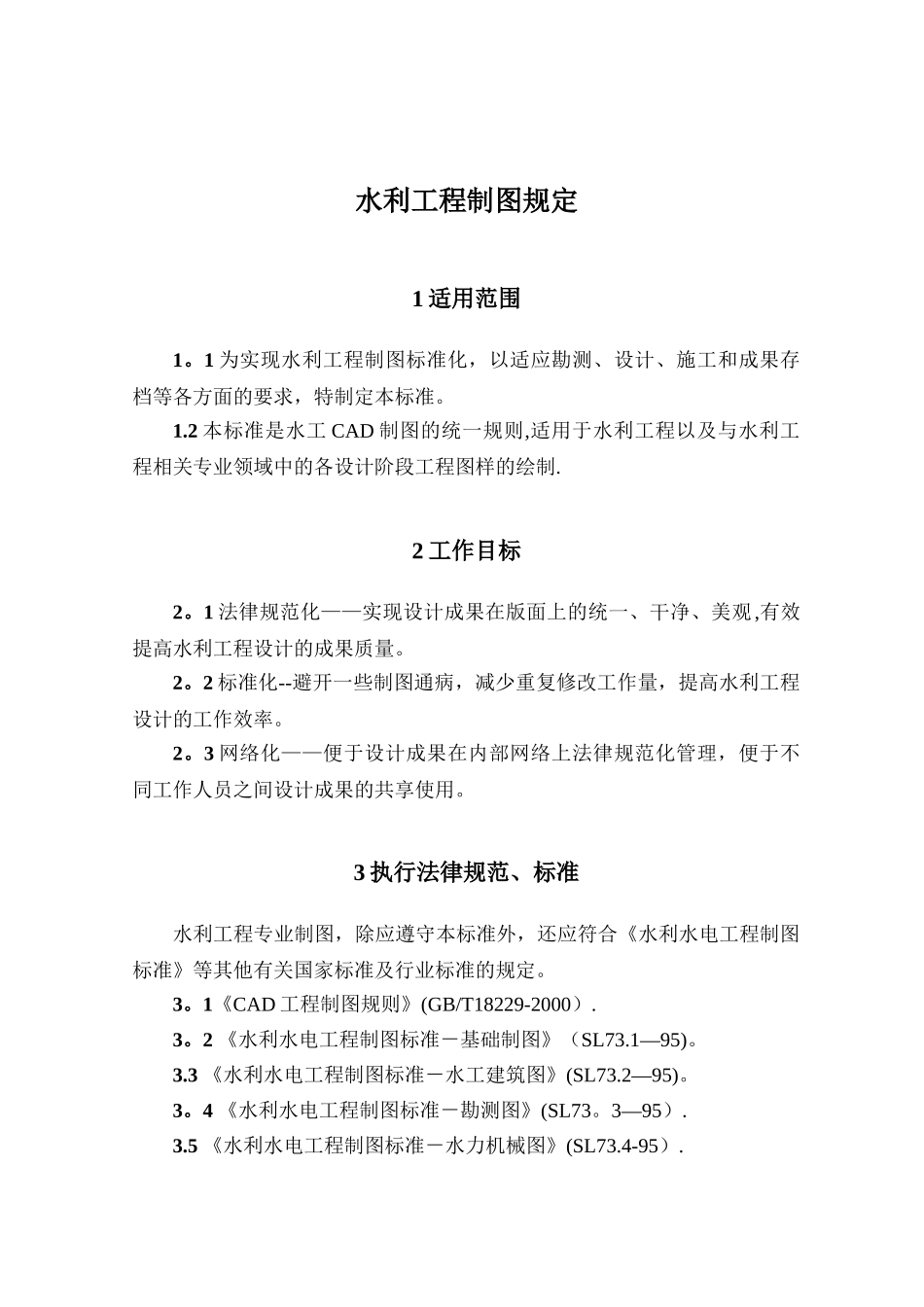

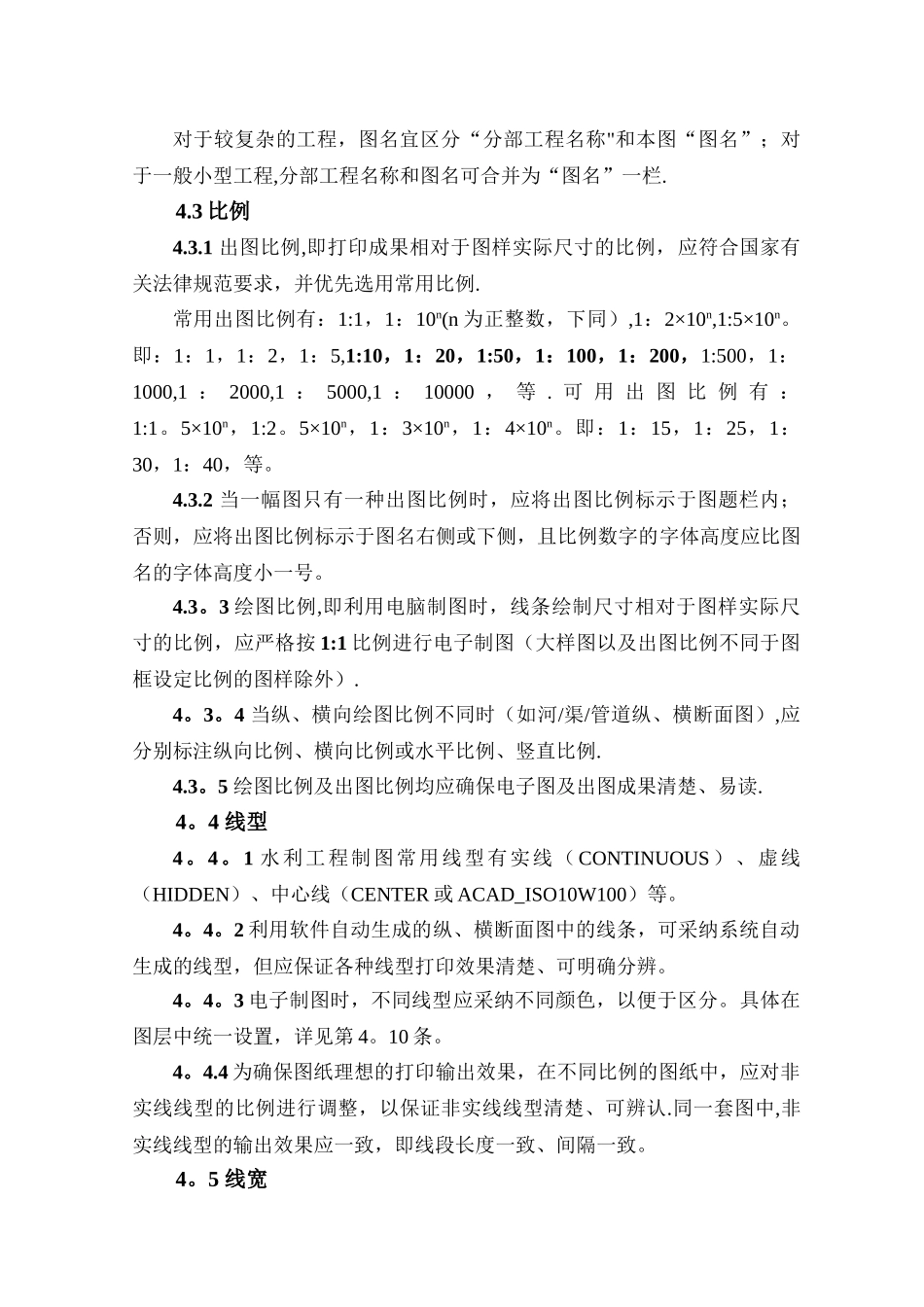

水利工程制图规定1 适用范围1。1 为实现水利工程制图标准化，以适应勘测、设计、施工和成果存档等各方面的要求，特制定本标准。1.2 本标准是水工 CAD 制图的统一规则,适用于水利工程以及与水利工程相关专业领域中的各设计阶段工程图样的绘制.2 工作目标2。1 法律规范化——实现设计成果在版面上的统一、干净、美观,有效提高水利工程设计的成果质量。2。2 标准化--避开一些制图通病，减少重复修改工作量，提高水利工程设计的工作效率。2。3 网络化——便于设计成果在内部网络上法律规范化管理，便于不同工作人员之间设计成果的共享使用。3 执行法律规范、标准水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。3。1《CAD 工程制图规则》(GB/T18229-2000）.3。2 《水利水电工程制图标准－基础制图》（SL73.1—95)。3.3 《水利水电工程制图标准－水工建筑图》(SL73.2—95)。3。4 《水利水电工程制图标准－勘测图》(SL73。3—95）.3.5 《水利水电工程制图标准－水力机械图》(SL73.4-95）.3。6 《水利水电工程制图标准－电气图》(SL73。5—2001）。3.7 《水利水电工程制图标准－水土保持图》（SL73。6-2001）。3.8 《给水排水制图标准》(GB/T 50106—2001）.4 制图规定4。1 总体要求4。1.1 本标准最终目标为形成绘图表达风格的统一,不提倡过于表现个人绘图风格.4。1。2 水利工程制图的最终成果应线条清楚、图面干净、风格统一、总体效果美观大方.4.2 图框、图题栏、图名水利工程制图应采纳统一的标准图框和图题栏。4.2.1 电子制图图框宜设置外框、内框.其中，外框不需打印，可采纳细实线,其作用为：用于选定打印范围,方便控制打印；内框采纳粗实线，是需要打印输出的图框。4。2。2 需要装订的图幅，其外框与内框的间距为：左侧 25 毫米（出图后实际尺寸，下同),上、下、右三侧均为 10 毫米；不需要装订的图幅,外框与内框的四侧间距相等，均为 10 毫米（A2 及以下图幅）或 20 毫米（A1 及以上图幅）.说明:图中标注尺寸为电子图中的绘制尺寸，打印后实际尺寸为图中标注尺寸/100，单位为毫米。图 1 图框格式（1:100，A3 图幅)4.2.3 图题栏型式、尺寸、线宽、字体高度及内容均采纳统一标准。图 2 图题栏格式4。2。4 当采纳 A3、A2 图幅，或采纳 A1 及以上图幅但需折叠成 A2 或A3 图幅进行装订时,图题栏尺寸执行“图 2 图题栏格式”中标注的数...
