水利工程施工组织设计方案范本

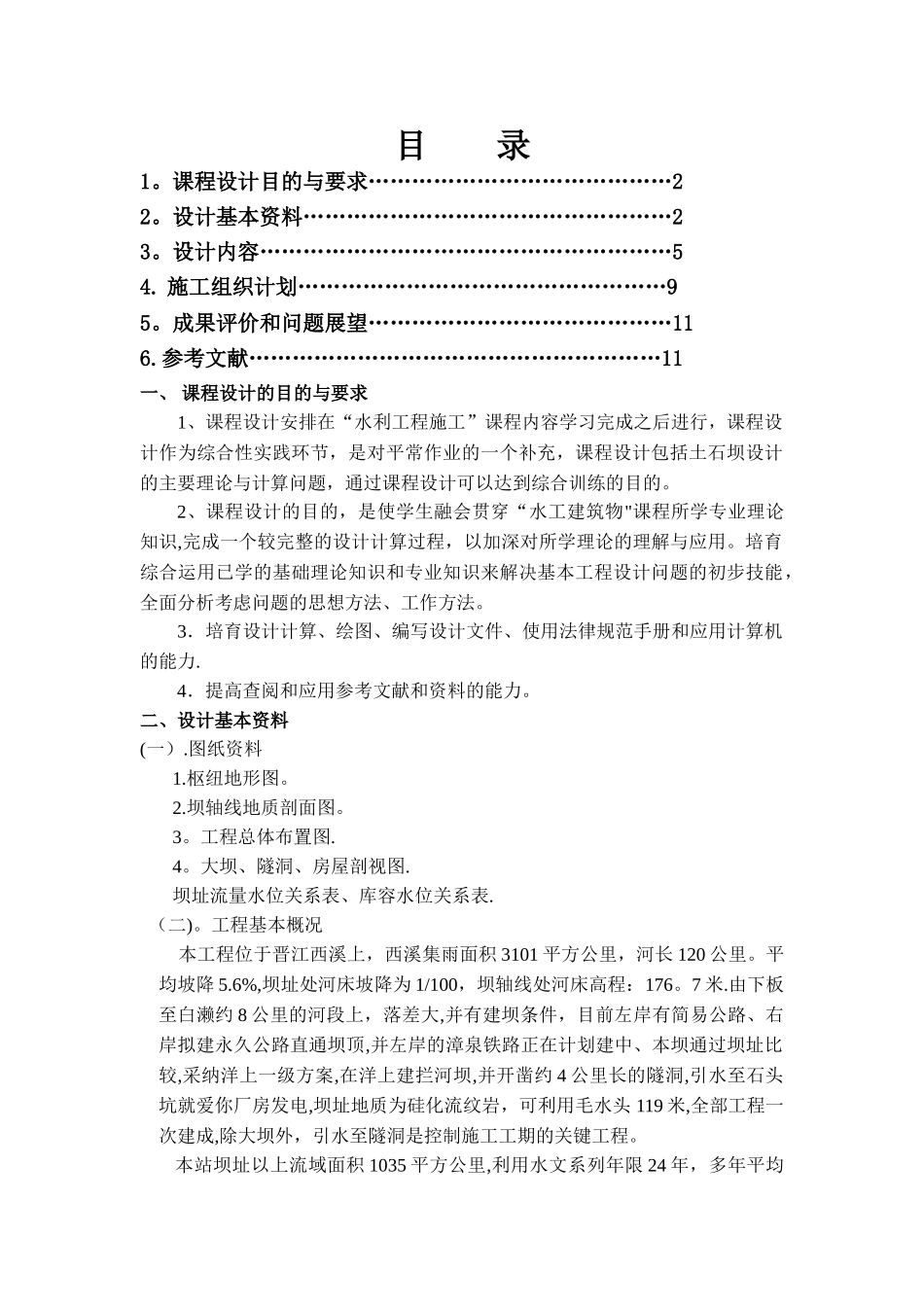

目 录1。课程设计目的与要求……………………………………22。设计基本资料……………………………………………23。设计内容…………………………………………………54. 施工组织计划……………………………………………95。成果评价和问题展望……………………………………116.参考文献…………………………………………………11一、 课程设计的目的与要求 1、课程设计安排在“水利工程施工”课程内容学习完成之后进行，课程设计作为综合性实践环节，是对平常作业的一个补充，课程设计包括土石坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。 2、课程设计的目的，是使学生融会贯穿“水工建筑物"课程所学专业理论知识,完成一个较完整的设计计算过程，以加深对所学理论的理解与应用。培育综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。 3．培育设计计算、绘图、编写设计文件、使用法律规范手册和应用计算机的能力. 4．提高查阅和应用参考文献和资料的能力。 二、设计基本资料(一）.图纸资料 1.枢纽地形图。 2.坝轴线地质剖面图。 3。工程总体布置图. 4。大坝、隧洞、房屋剖视图. 坝址流量水位关系表、库容水位关系表.（二)。工程基本概况 本工程位于晋江西溪上，西溪集雨面积 3101 平方公里，河长 120 公里。平均坡降 5.6%,坝址处河床坡降为 1/100，坝轴线处河床高程：176。7 米.由下板至白濑约 8 公里的河段上，落差大,并有建坝条件，目前左岸有简易公路、右岸拟建永久公路直通坝顶,并左岸的漳泉铁路正在计划建中、本坝通过坝址比较,采纳洋上一级方案,在洋上建拦河坝,并开凿约 4 公里长的隧洞,引水至石头坑就爱你厂房发电,坝址地质为硅化流纹岩，可利用毛水头 119 米,全部工程一次建成,除大坝外，引水至隧洞是控制施工工期的关键工程。 本站坝址以上流域面积 1035 平方公里,利用水文系列年限 24 年，多年平均流量 33。56m3/s,多年平均流水量 10，262 亿立米,正常蓄水位 194 米，相应库容 234。7 万立米,死水位 192 米,调节库容 69.6 万立米。坝体型式：实体重力坝，坝顶高程 198.5 米，最大坝高 24.5 米，坝顶长度 95 米,拦河坝由泄洪闸和挡水坝组成。挡水坝段迎水面垂直，下游面在 192 米高程以下坡比 1：0。7，坝段布置 6。0 米的交通道路域 左、右岸公路相接。大坝中部布置 4 孔泄洪闸段，每孔...
