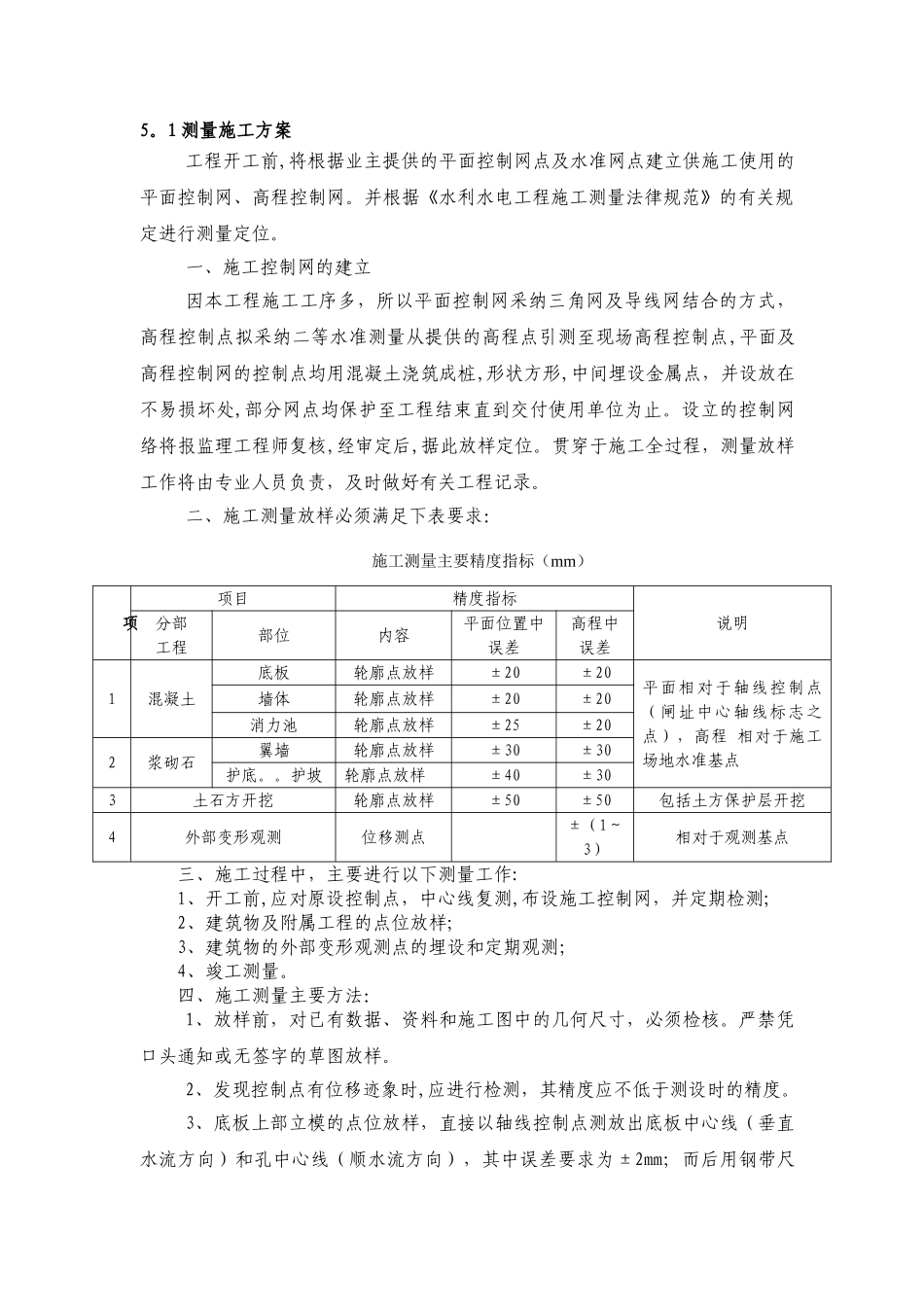

5。1 测量施工方案工程开工前,将根据业主提供的平面控制网点及水准网点建立供施工使用的平面控制网、高程控制网。并根据《水利水电工程施工测量法律规范》的有关规定进行测量定位。一、施工控制网的建立因本工程施工工序多，所以平面控制网采纳三角网及导线网结合的方式，高程控制点拟采纳二等水准测量从提供的高程点引测至现场高程控制点,平面及高程控制网的控制点均用混凝土浇筑成桩,形状方形,中间埋设金属点，并设放在不易损坏处,部分网点均保护至工程结束直到交付使用单位为止。设立的控制网络将报监理工程师复核,经审定后,据此放样定位。贯穿于施工全过程，测量放样工作将由专业人员负责，及时做好有关工程记录。二、施工测量放样必须满足下表要求：施工测量主要精度指标（mm）项项目精度指标说明分部工程部位内容平面位置中误差高程中误差1混凝土底板轮廓点放样±20±20平面相对于轴线控制点（闸址中心轴线标志之点），高程 相对于施工场地水准基点墙体轮廓点放样±20±20消力池轮廓点放样±25±202浆砌石翼墙轮廓点放样±30±30护底。。护坡轮廓点放样±40±303土石方开挖轮廓点放样±50±50包括土方保护层开挖4外部变形观测位移测点±（1～3）相对于观测基点三、施工过程中，主要进行以下测量工作:1、开工前,应对原设控制点，中心线复测,布设施工控制网，并定期检测;2、建筑物及附属工程的点位放样;3、建筑物的外部变形观测点的埋设和定期观测；4、竣工测量。四、施工测量主要方法：1、放样前，对已有数据、资料和施工图中的几何尺寸，必须检核。严禁凭口头通知或无签字的草图放样。2、发现控制点有位移迹象时,应进行检测，其精度应不低于测设时的精度。3、底板上部立模的点位放样，直接以轴线控制点测放出底板中心线（垂直水流方向）和孔中心线（顺水流方向），其中误差要求为±2mm；而后用钢带尺直接丈量弹出墙体、翼墙等平面立模线和检查控制线，据以进行上部施工。五、测量仪器的配备名 称型 号数量精 度经纬仪J2-12测回水平方面标准差±2”测距仪D20001测回水平方面标准差±2"水准仪DSZ32标准差±5mm+3ppm。d）"瓦尺、双面木尺各 1标准差 7mm5。2 人工土方开挖及回填施工方案5。2.1 人工土方开挖人工开挖的主要施工工具为镐、锹及撬棍等.（1）挖土施工放坡 根据现场察看，本工程土方为三类土。按施工法律规范规定,人工开挖基坑不超过 1。5米,施工放坡比例确定为 1：0。33。（2）土方堆放与外运可利用土方在开挖区外 3 ...
