水厂管道施工方案

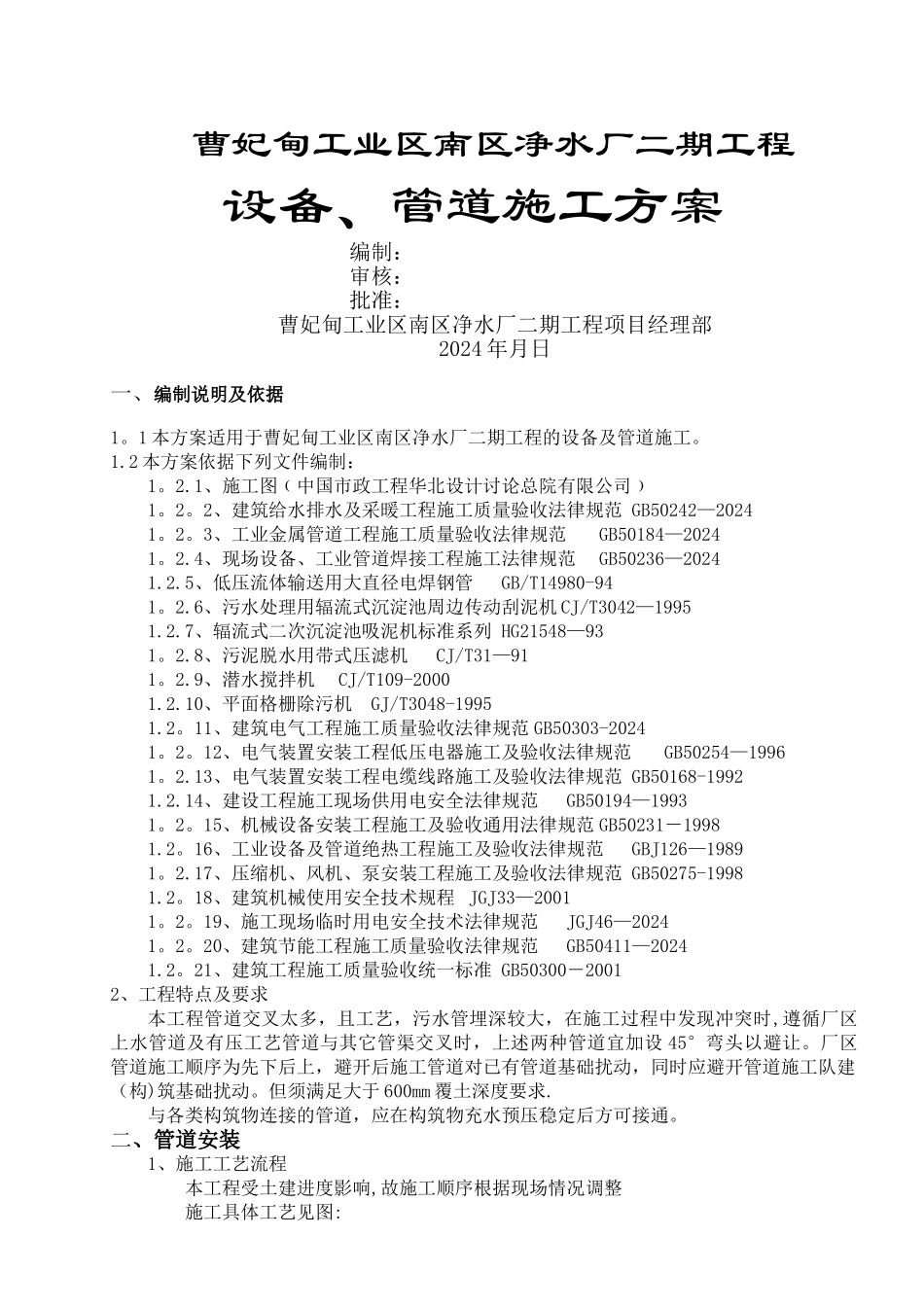

曹妃甸工业区南区净水厂二期工程设备、管道施工方案编制：审核：批准：曹妃甸工业区南区净水厂二期工程项目经理部2024 年月日一、编制说明及依据1。1 本方案适用于曹妃甸工业区南区净水厂二期工程的设备及管道施工。1.2 本方案依据下列文件编制：1。2.1、施工图﹙中国市政工程华北设计讨论总院有限公司﹚1。2。2、建筑给水排水及采暖工程施工质量验收法律规范 GB50242—20241。2。3、工业金属管道工程施工质量验收法律规范GB50184—20241。2.4、现场设备、工业管道焊接工程施工法律规范GB50236—20241.2.5、低压流体输送用大直径电焊钢管GB/T14980-941。2.6、污水处理用辐流式沉淀池周边传动刮泥机 CJ/T3042—19951.2.7、辐流式二次沉淀池吸泥机标准系列 HG21548—931。2.8、污泥脱水用带式压滤机CJ/T31—911。2.9、潜水搅拌机CJ/T109-20001.2.10、平面格栅除污机GJ/T3048-19951.2。11、建筑电气工程施工质量验收法律规范 GB50303-20241。2。12、电气装置安装工程低压电器施工及验收法律规范GB50254—19961。2.13、电气装置安装工程电缆线路施工及验收法律规范 GB50168-19921.2.14、建设工程施工现场供用电安全法律规范GB50194—19931。2。15、机械设备安装工程施工及验收通用法律规范 GB50231－19981.2。16、工业设备及管道绝热工程施工及验收法律规范GBJ126—19891。2.17、压缩机、风机、泵安装工程施工及验收法律规范 GB50275-19981.2。18、建筑机械使用安全技术规程 JGJ33—20011。2。19、施工现场临时用电安全技术法律规范JGJ46—20241。2。20、建筑节能工程施工质量验收法律规范GB50411—20241.2。21、建筑工程施工质量验收统一标准 GB50300－20012、工程特点及要求本工程管道交叉太多，且工艺，污水管埋深较大，在施工过程中发现冲突时,遵循厂区上水管道及有压工艺管道与其它管渠交叉时，上述两种管道宜加设 45°弯头以避让。厂区管道施工顺序为先下后上，避开后施工管道对已有管道基础扰动，同时应避开管道施工队建（构)筑基础扰动。但须满足大于 600mm 覆土深度要求.与各类构筑物连接的管道，应在构筑物充水预压稳定后方可接通。二、管道安装1、施工工艺流程本工程受土建进度影响,故施工顺序根据现场情况调整 施工具体工艺见图:2、工程测量1、管道工程测量准备工作①、熟悉设计图纸，弄清管线布置及工艺设计和施工要求。②、熟悉现场，了解管线走向,以及管线沿途已有平面和高程控制点分布。③、根据管道平面图和已有控制...
