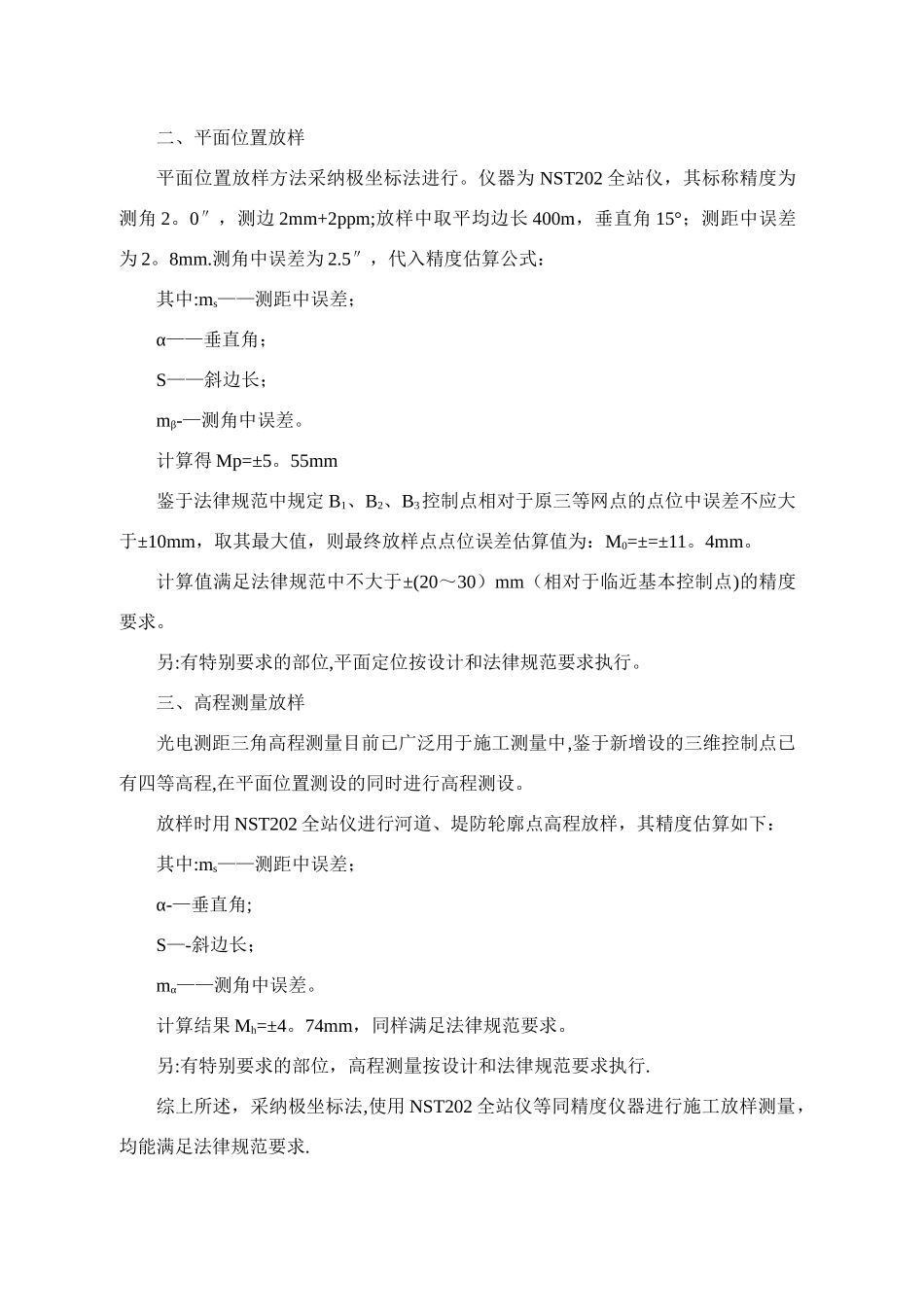

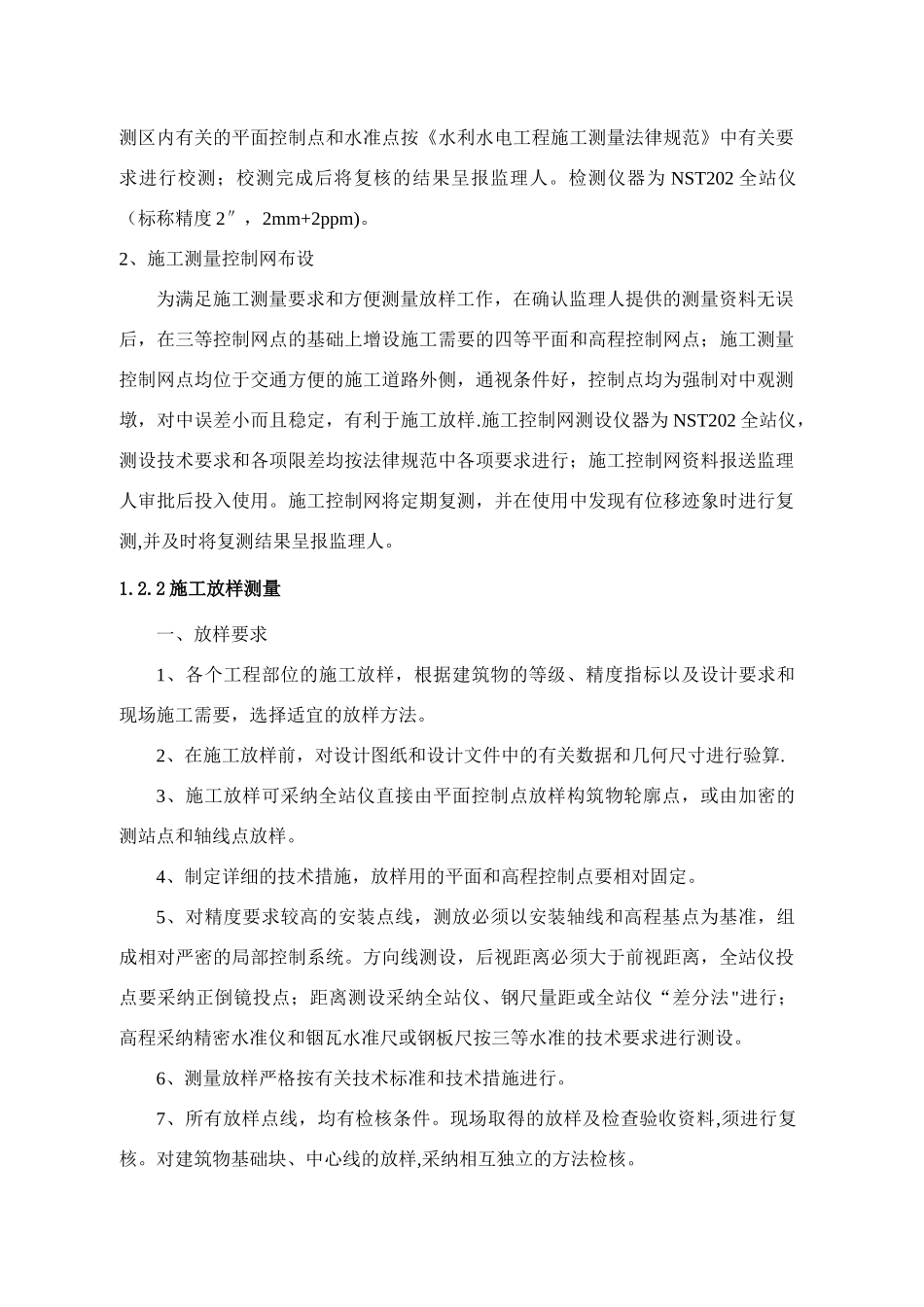

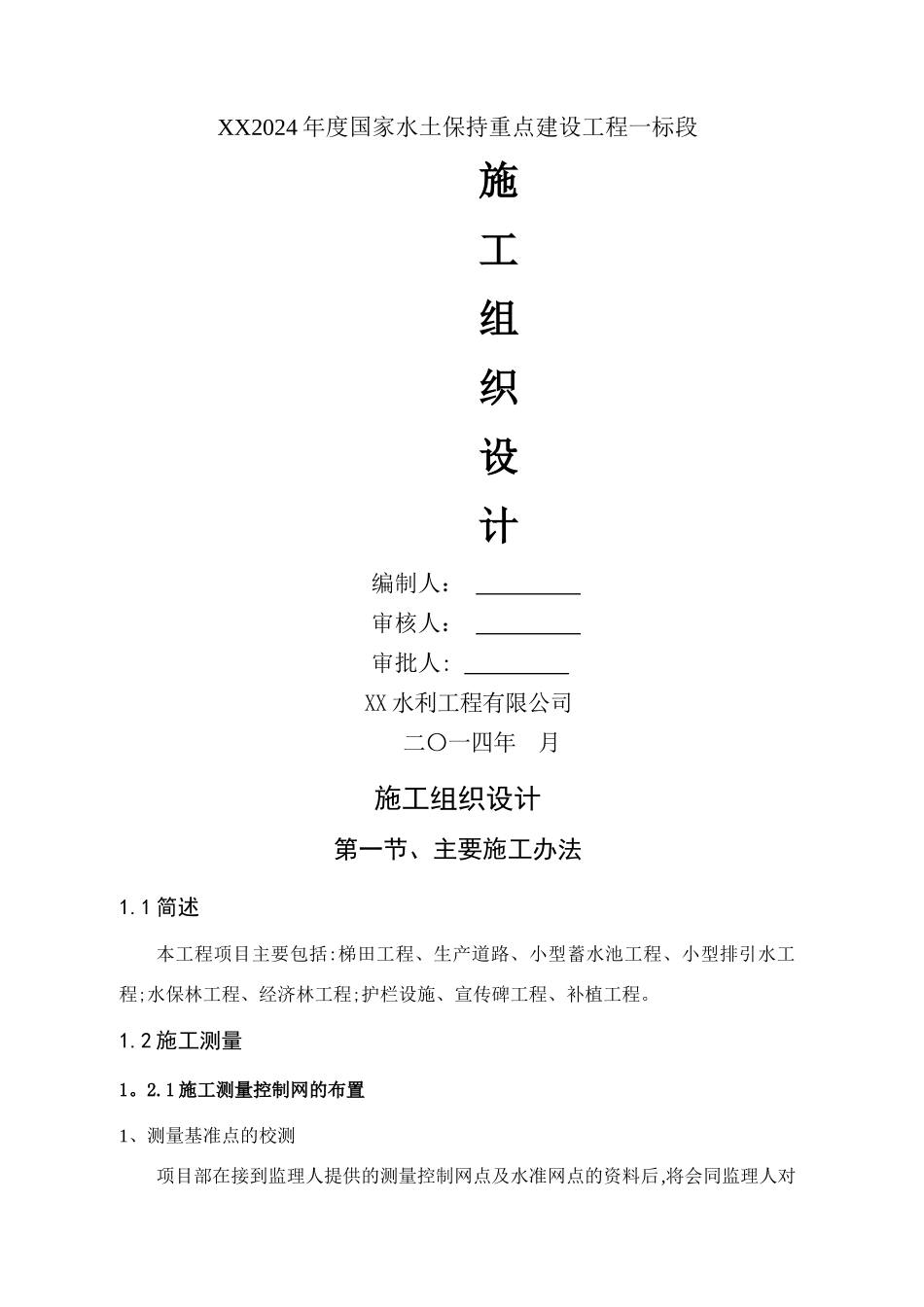

XX2024 年度国家水土保持重点建设工程一标段施工组织设计编制人： 审核人： 审批人: XX 水利工程有限公司二〇一四年 月施工组织设计第一节、主要施工办法1.1 简述本工程项目主要包括:梯田工程、生产道路、小型蓄水池工程、小型排引水工程;水保林工程、经济林工程;护栏设施、宣传碑工程、补植工程。1.2 施工测量1。2.1 施工测量控制网的布置1、测量基准点的校测项目部在接到监理人提供的测量控制网点及水准网点的资料后,将会同监理人对测区内有关的平面控制点和水准点按《水利水电工程施工测量法律规范》中有关要求进行校测；校测完成后将复核的结果呈报监理人。检测仪器为 NST202 全站仪（标称精度 2″，2mm+2ppm)。2、施工测量控制网布设为满足施工测量要求和方便测量放样工作，在确认监理人提供的测量资料无误后，在三等控制网点的基础上增设施工需要的四等平面和高程控制网点；施工测量控制网点均位于交通方便的施工道路外侧，通视条件好，控制点均为强制对中观测墩，对中误差小而且稳定，有利于施工放样.施工控制网测设仪器为 NST202 全站仪，测设技术要求和各项限差均按法律规范中各项要求进行；施工控制网资料报送监理人审批后投入使用。施工控制网将定期复测，并在使用中发现有位移迹象时进行复测,并及时将复测结果呈报监理人。1.2.2 施工放样测量一、放样要求1、各个工程部位的施工放样，根据建筑物的等级、精度指标以及设计要求和现场施工需要，选择适宜的放样方法。2、在施工放样前，对设计图纸和设计文件中的有关数据和几何尺寸进行验算.3、施工放样可采纳全站仪直接由平面控制点放样构筑物轮廓点，或由加密的测站点和轴线点放样。4、制定详细的技术措施，放样用的平面和高程控制点要相对固定。5、对精度要求较高的安装点线，测放必须以安装轴线和高程基点为基准，组成相对严密的局部控制系统。方向线测设，后视距离必须大于前视距离，全站仪投点要采纳正倒镜投点；距离测设采纳全站仪、钢尺量距或全站仪“差分法"进行；高程采纳精密水准仪和铟瓦水准尺或钢板尺按三等水准的技术要求进行测设。6、测量放样严格按有关技术标准和技术措施进行。7、所有放样点线，均有检核条件。现场取得的放样及检查验收资料,须进行复核。对建筑物基础块、中心线的放样,采纳相互独立的方法检核。二、平面位置放样平面位置放样方法采纳极坐标法进行。仪器为 NST202 全站仪，其标称精度为测角 2。0″，测边 2mm+2ppm;放样中取平均边长 4...
