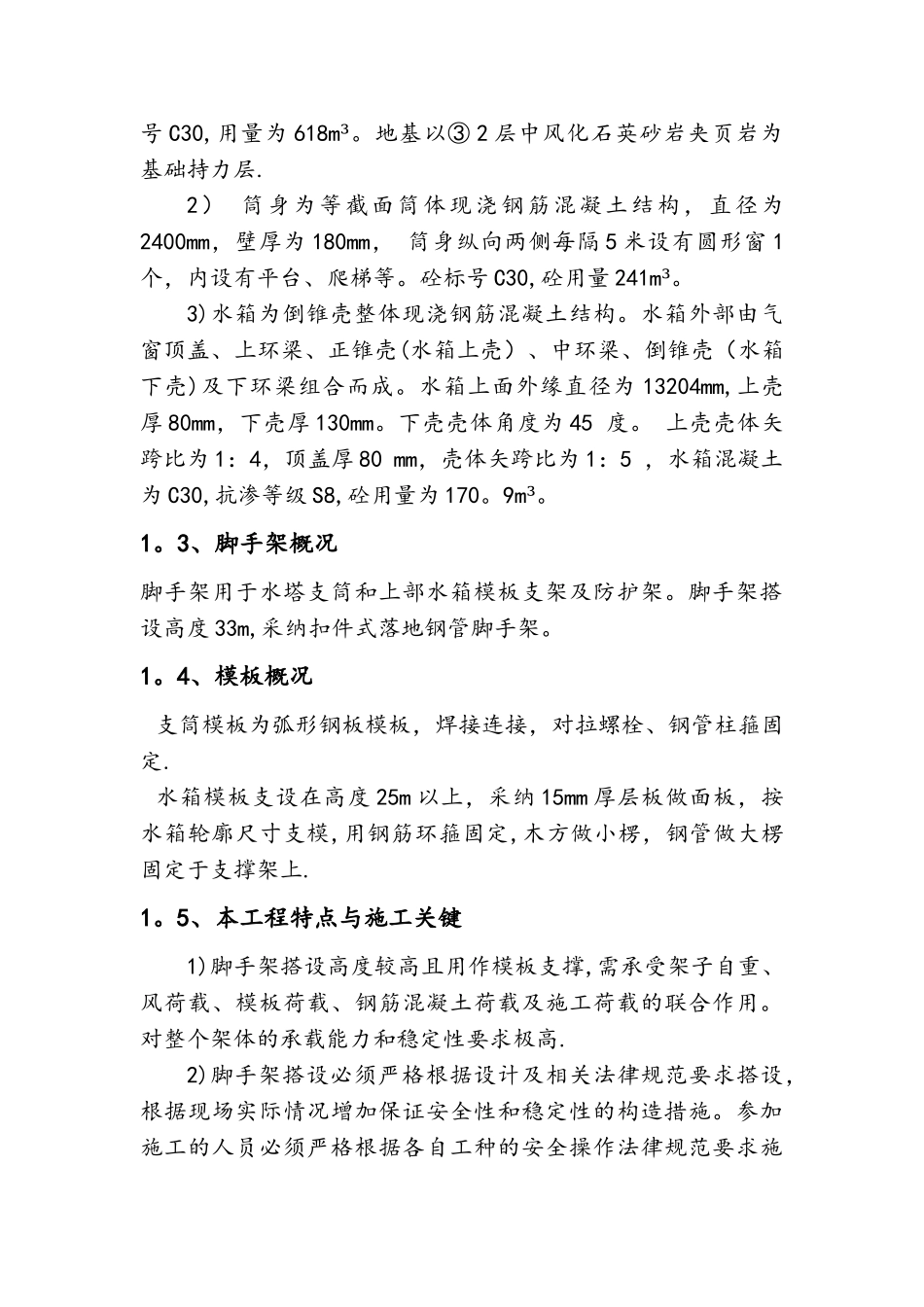

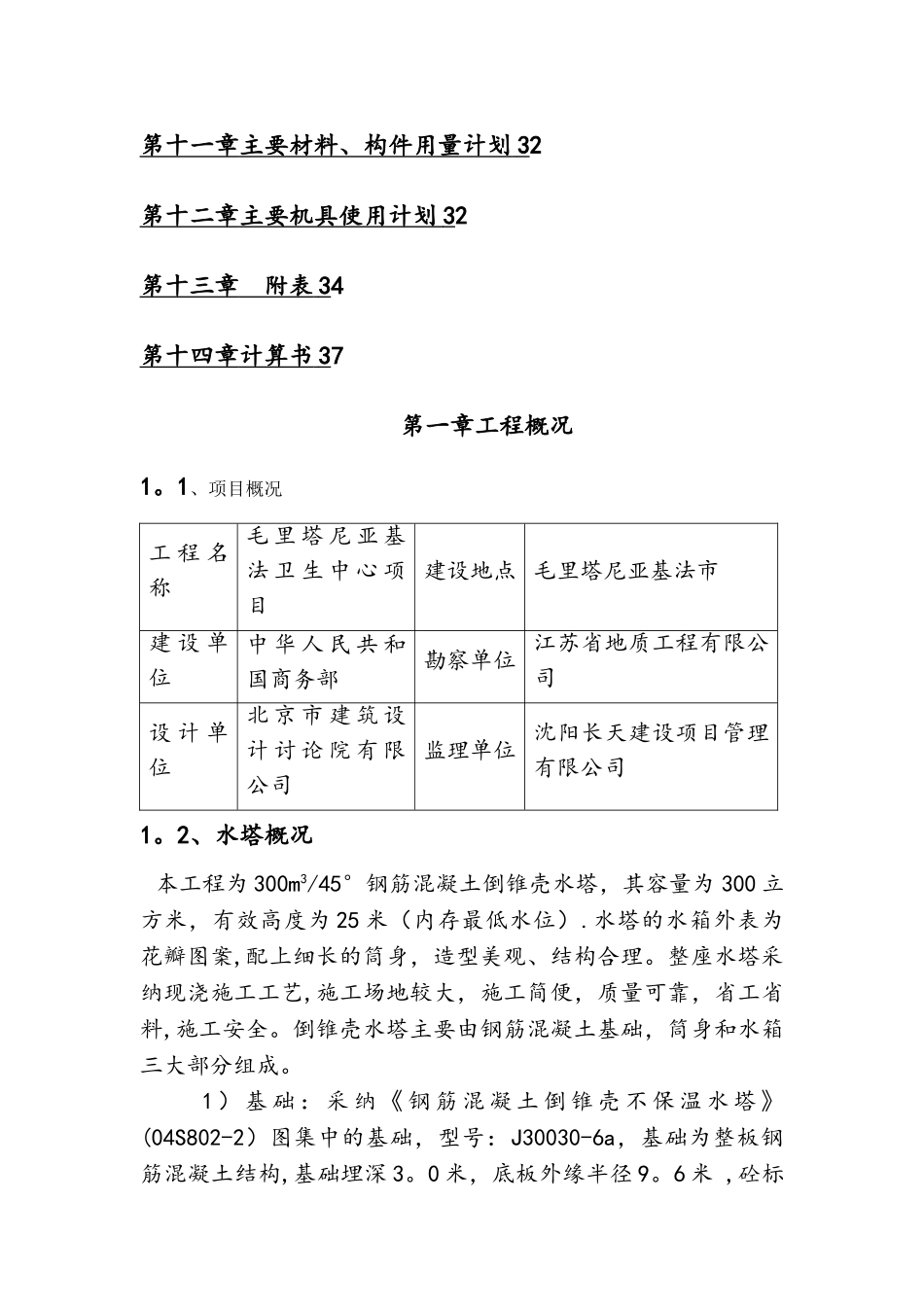

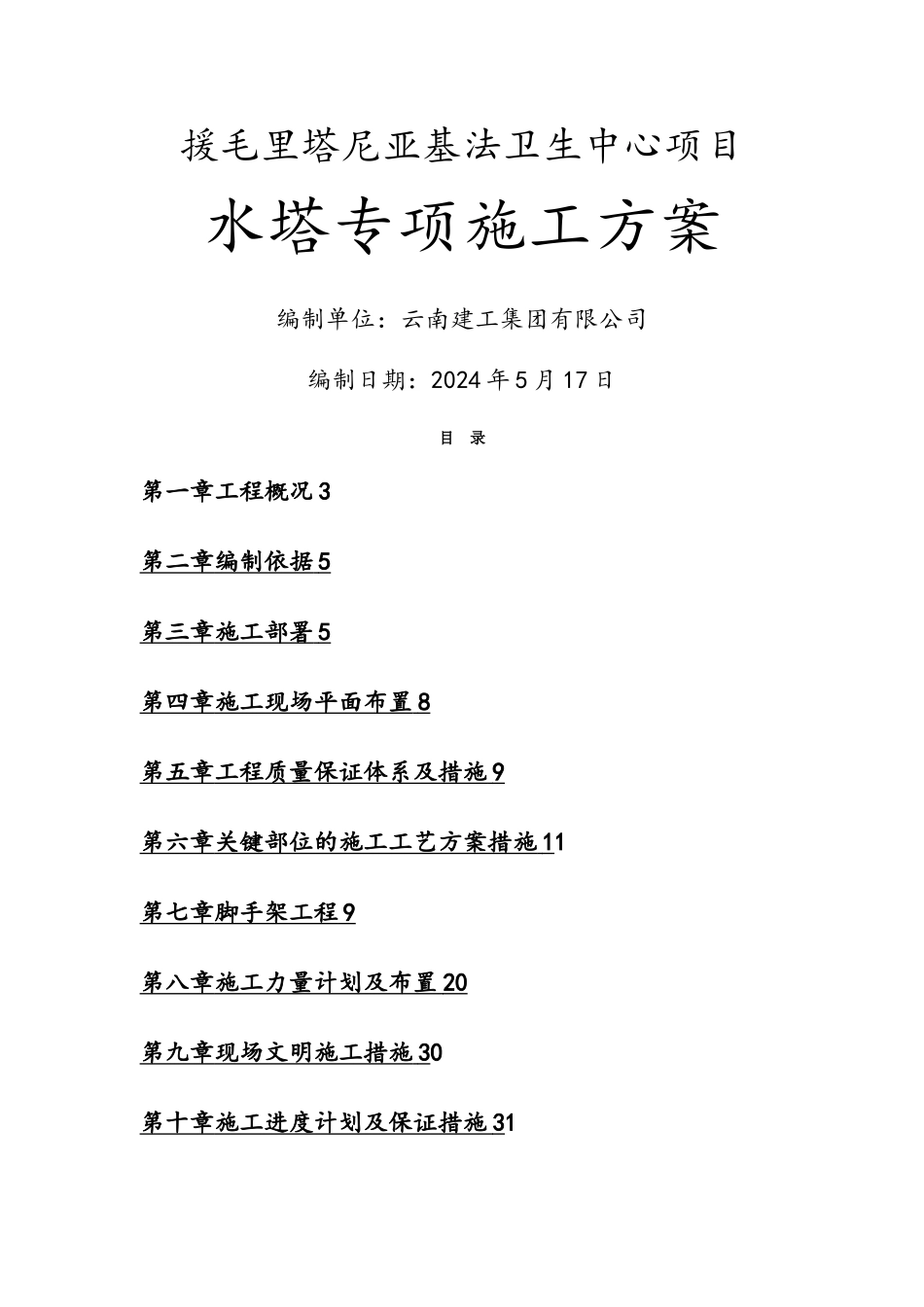

援毛里塔尼亚基法卫生中心项目水塔专项施工方案编制单位：云南建工集团有限公司编制日期：2024 年 5 月 17 日目 录第一章工程概况 3第二章 编制依据 5 第三章 施工部署 5 第四章 施工现场平面布置 8 第五章 工程质量保证体系及措施 9 第六章 关键部位的施工工艺方案措施 1 1第七章 脚手架工程 9 第八章 施工力量计划及布置 20 第九章 现场文明施工措施 3 0第十章 施工进度计划及保证措施 3 1第十一章 主要材料、构件用量计划 3 2第十二章 主要机具使用计划 3 2第十三章 附表 3 4第十四章 计算书 3 7第一章工程概况1。1、项目概况工 程 名称毛 里 塔 尼 亚 基法 卫 生 中 心 项目建设地点 毛里塔尼亚基法市建 设 单位中 华 人 民 共 和国商务部勘察单位 江苏省地质工程有限公司设 计 单位北 京 市 建 筑 设计 讨 论 院 有 限公司监理单位 沈阳长天建设项目管理有限公司1。2、水塔概况本工程为 300m3/45°钢筋混凝土倒锥壳水塔，其容量为 300 立方米，有效高度为 25 米（内存最低水位）.水塔的水箱外表为花瓣图案,配上细长的筒身，造型美观、结构合理。整座水塔采纳现浇施工工艺,施工场地较大，施工简便，质量可靠，省工省料,施工安全。倒锥壳水塔主要由钢筋混凝土基础，筒身和水箱三大部分组成。 1 ） 基 础 ： 采 纳 《 钢 筋 混 凝 土 倒 锥 壳 不 保 温 水 塔 》(04S802-2）图集中的基础，型号：J30030-6a，基础为整板钢筋混凝土结构,基础埋深 3。0 米，底板外缘半径 9。6 米 ,砼标号 C30,用量为 618m³。地基以③ 2 层中风化石英砂岩夹页岩为基础持力层.2） 筒身为等截面筒体现浇钢筋混凝土结构，直径为2400mm，壁厚为 180mm， 筒身纵向两侧每隔 5 米设有圆形窗 1个，内设有平台、爬梯等。砼标号 C30,砼用量 241m³。3)水箱为倒锥壳整体现浇钢筋混凝土结构。水箱外部由气窗顶盖、上环梁、正锥壳(水箱上壳）、中环梁、倒锥壳（水箱下壳)及下环梁组合而成。水箱上面外缘直径为 13204mm,上壳厚 80mm，下壳厚 130mm。下壳壳体角度为 45 度。 上壳壳体矢跨比为 1：4，顶盖厚 80 mm，壳体矢跨比为 1：5 ，水箱混凝土为 C30,抗渗等级 S8,砼用量为 170。9m³。 1。3、脚手架概况脚手架用于水塔支筒和上部水箱模板支架及防护架。脚手架搭设高度 33m,采纳扣件式落地钢管脚手架。1。4、模板概况支筒模板为...
