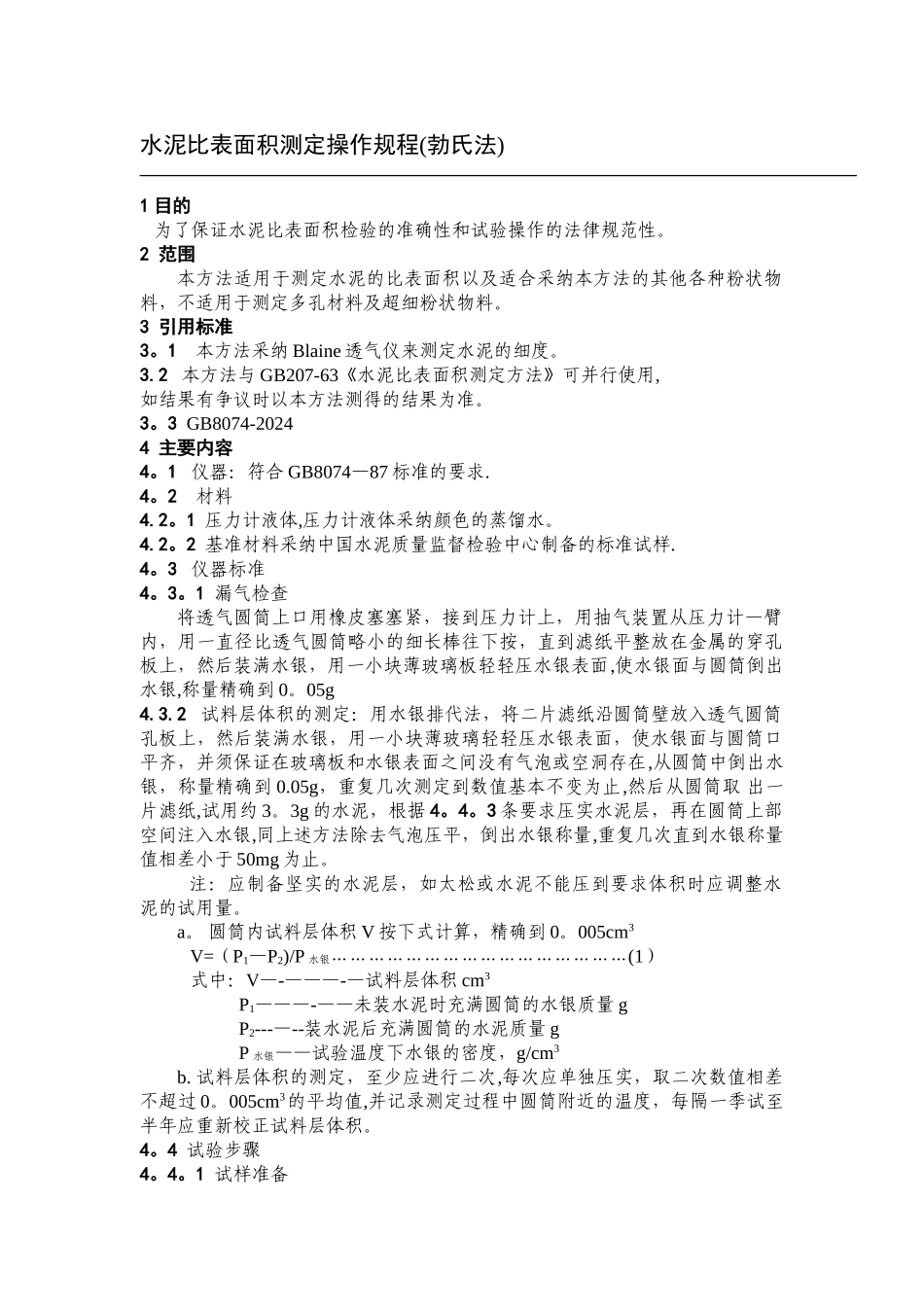

水泥比表面积测定操作规程(勃氏法)1 目的 为了保证水泥比表面积检验的准确性和试验操作的法律规范性。2 范围本方法适用于测定水泥的比表面积以及适合采纳本方法的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。3 引用标准3。1 本方法采纳 Blaine 透气仪来测定水泥的细度。3.2 本方法与 GB207-63《水泥比表面积测定方法》可并行使用,如结果有争议时以本方法测得的结果为准。3。3 GB8074-20244 主要内容4。1 仪器：符合 GB8074—87 标准的要求.4。2 材料4.2。1 压力计液体,压力计液体采纳颜色的蒸馏水。4.2。2 基准材料采纳中国水泥质量监督检验中心制备的标准试样.4。3 仪器标准4。3。1 漏气检查将透气圆筒上口用橡皮塞塞紧，接到压力计上，用抽气装置从压力计—臂内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的穿孔板上，然后装满水银，用一小块薄玻璃板轻轻压水银表面,使水银面与圆筒倒出水银,称量精确到 0。05g4.3.2 试料层体积的测定：用水银排代法，将二片滤纸沿圆筒壁放入透气圆筒孔板上，然后装满水银，用一小块薄玻璃轻轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在,从圆筒中倒出水银，称量精确到 0.05g，重复几次测定到数值基本不变为止,然后从圆筒取 出一片滤纸,试用约 3。3g 的水泥，根据 4。4。3 条要求压实水泥层，再在圆筒上部空间注入水银,同上述方法除去气泡压平，倒出水银称量,重复几次直到水银称量值相差小于 50mg 为止。注：应制备坚实的水泥层，如太松或水泥不能压到要求体积时应调整水泥的试用量。a。 圆筒内试料层体积 V 按下式计算，精确到 0。005cm3V=（P1—P2)/P 水银…………………………………………(1）式中：V—-———-—试料层体积 cm3P1———-——未装水泥时充满圆筒的水银质量 gP2---—--装水泥后充满圆筒的水泥质量 gP 水银——试验温度下水银的密度，g/cm3b. 试料层体积的测定，至少应进行二次,每次应单独压实，取二次数值相差不超过 0。005cm3的平均值,并记录测定过程中圆筒附近的温度，每隔一季试至半年应重新校正试料层体积。4。4 试验步骤4。4。1 试样准备a. 将 110±50C 下烘干并在干燥器中冷却到室温的标准试样，倒入 100ml 的密闭瓶内，用力摇动 2 分钟,将结块成团的试样振碎，使试样松散，静置 2 分钟后，打开瓶盖，轻轻搅拌使在松散过程中落到表面的细粉,分布到整个试样...
