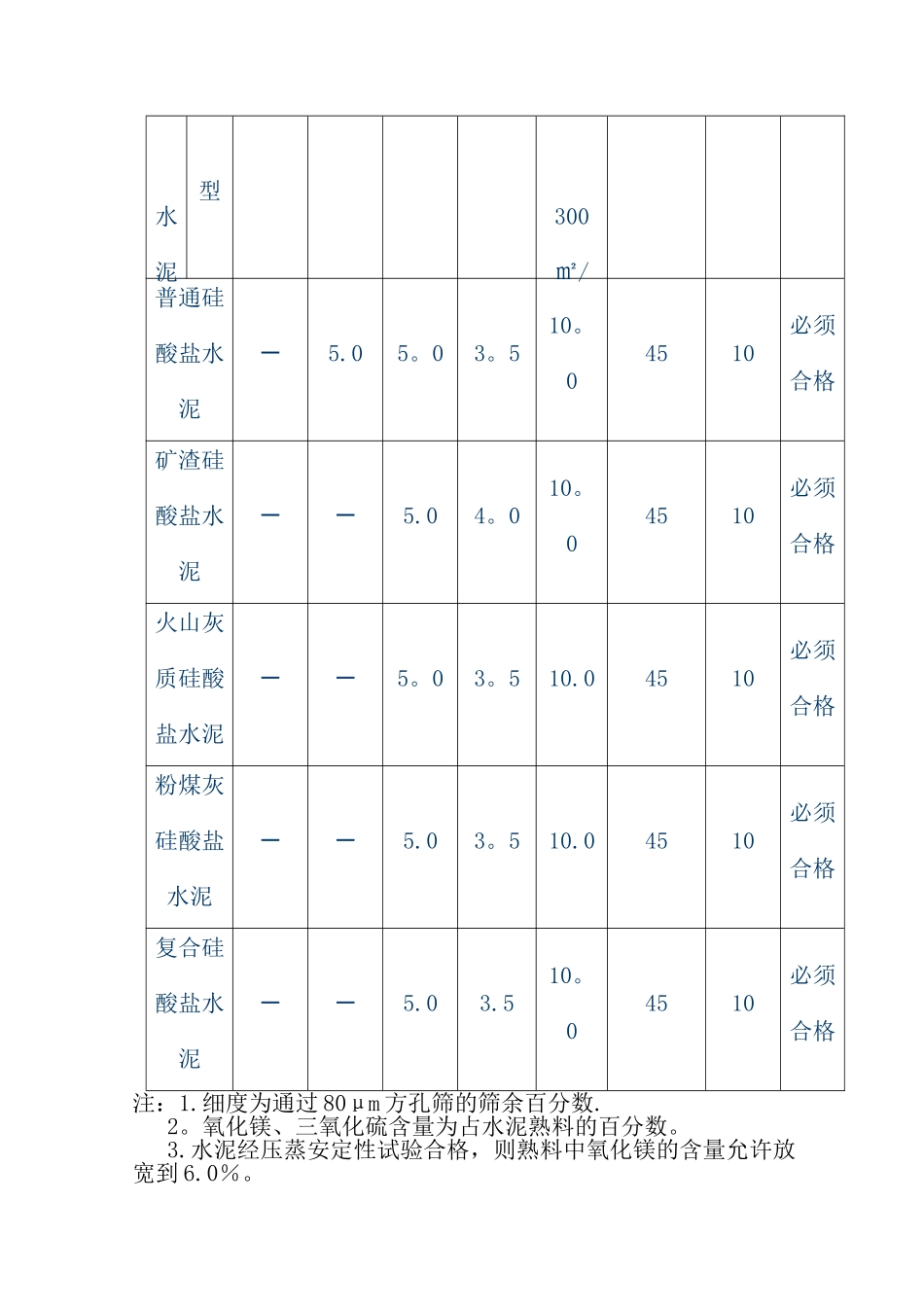

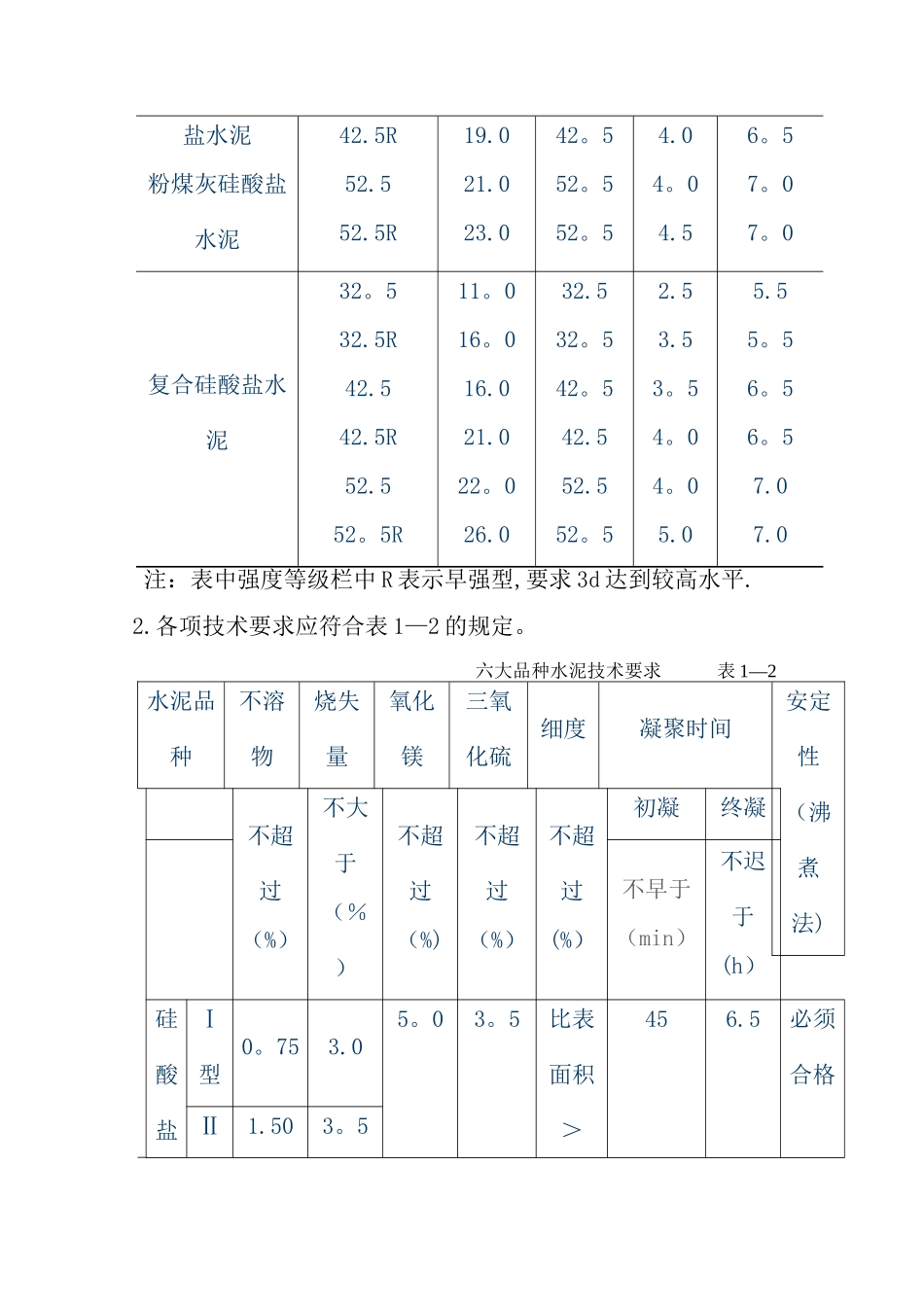

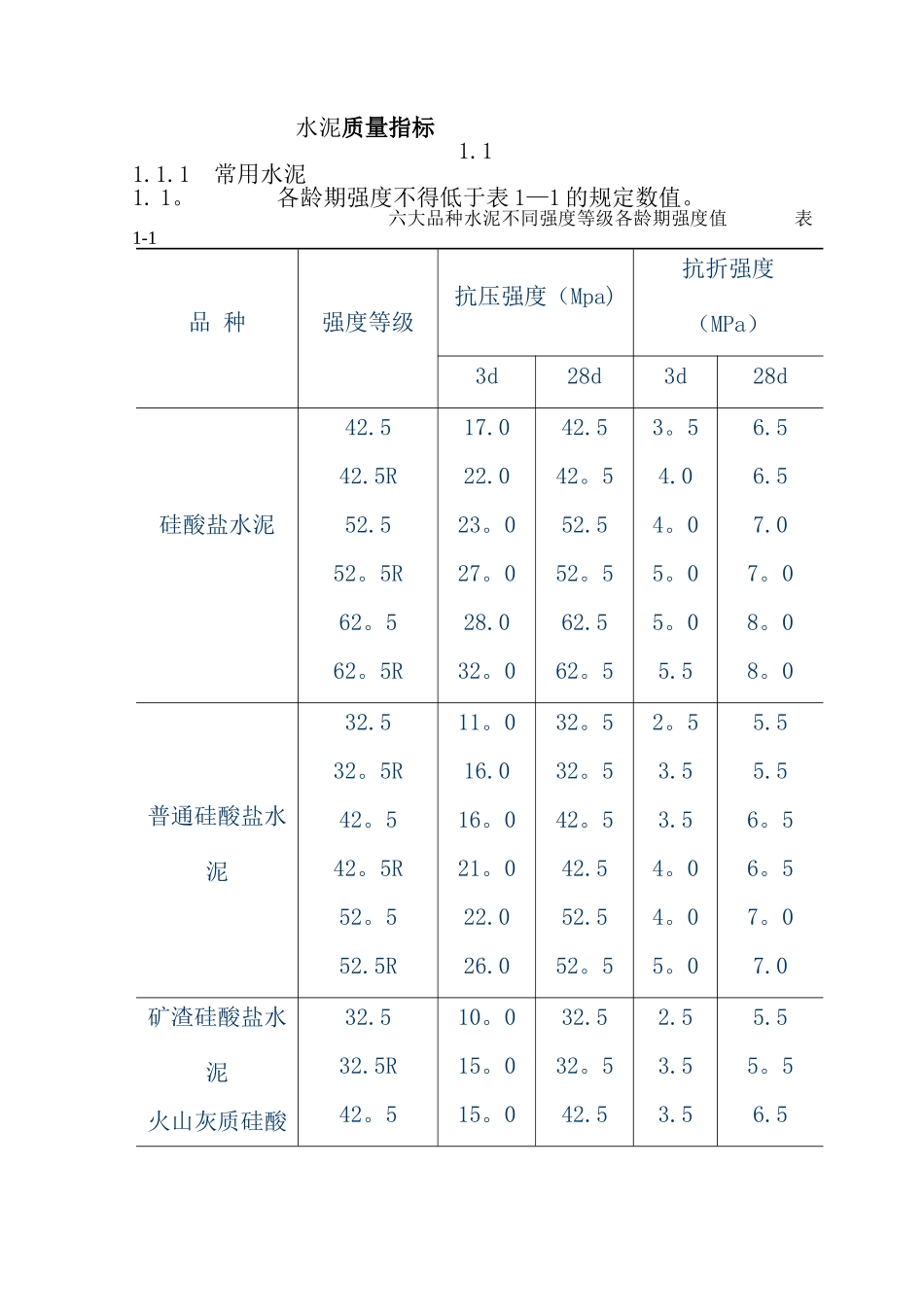

水泥质量指标1.1 1.1.1 常用水泥1. 1。 各龄期强度不得低于表 1—1 的规定数值。六大品种水泥不同强度等级各龄期强度值 表1-1 品 种强度等级抗压强度(Mpa)抗折强度(MPa)3d28d3d28d硅酸盐水泥 42.542.5R52.552。5R62。562。5R17.022.023。027。028.032。042.542。552.552。562.562。53。54.04。05。05。05.56.56.57.07。08。08。0普通硅酸盐水泥32.532。5R42。542。5R52。552.5R11。016.016。021。022.026.032。532。542。542.552.552。52。53.53.54。04。05。05.55.56。56。57。07.0矿渣硅酸盐水泥火山灰质硅酸32.532.5R42。510。015。015。032.532。542.52.53.53.55.55。56.5盐水泥粉煤灰硅酸盐水泥42.5R52.552.5R19.021.023.042。552。552。54.04。04.56。57。07。0复合硅酸盐水泥32。532.5R42.542.5R52.552。5R11。016。016.021.022。026.032.532。542。542.552.552。52.53.53。54。04。05.05.55。56。56。57.07.0 注:表中强度等级栏中 R 表示早强型,要求 3d 达到较高水平. 2.各项技术要求应符合表 1—2 的规定。 六大品种水泥技术要求 表 1—2水泥品种不溶物烧失量氧化镁三氧化硫细度凝聚时间安定性(沸煮法)不超过(%)不大于(%)不超过(%)不超过(%)不超过(%)初凝终凝不早于(min)不迟于(h)硅酸盐Ⅰ型0。753.05。03。5比表面积>456.5必须合格Ⅱ1.503。5水泥型300㎡/普通硅酸盐水泥-5.05。03。510。04510必须合格矿渣硅酸盐水泥--5.04。010。04510必须合格火山灰质硅酸盐水泥--5。03。510.04510必须合格粉煤灰硅酸盐水泥--5.03。510.04510必须合格复合硅酸盐水泥--5.03.510。04510必须合格注:1.细度为通过 80μm 方孔筛的筛余百分数. 2。氧化镁、三氧化硫含量为占水泥熟料的百分数。 3.水泥经压蒸安定性试验合格,则熟料中氧化镁的含量允许放宽到 6.0%。3。主要性能和适用范围参见表 1-3。几种常用水泥的主要性能和适用范围表 1—3水泥品种主要性能使用范围优点缺点适用范围不适用范围硅酸盐水泥(1)快硬早强;(2)水化热高;(3)耐冻性好(1)耐热性较差;(2)耐腐蚀性较差(1)要求快硬早强的工程;(2)配制高强度等级混凝土(1)大体积混凝土;(2)受化学侵蚀的工程普通硅酸盐水泥( 1 ) 早强;(2)水化热较高;( 3 ) 耐 冻性较好(1)耐热性较差;(2)耐腐蚀性较差(1)一般土建工程中混凝土及预应力钢筋混凝土结构,包括受反复冰冻作用结构以及高强度等级混凝土;(2)配制建...
