水源地施工组织设计VIP专享

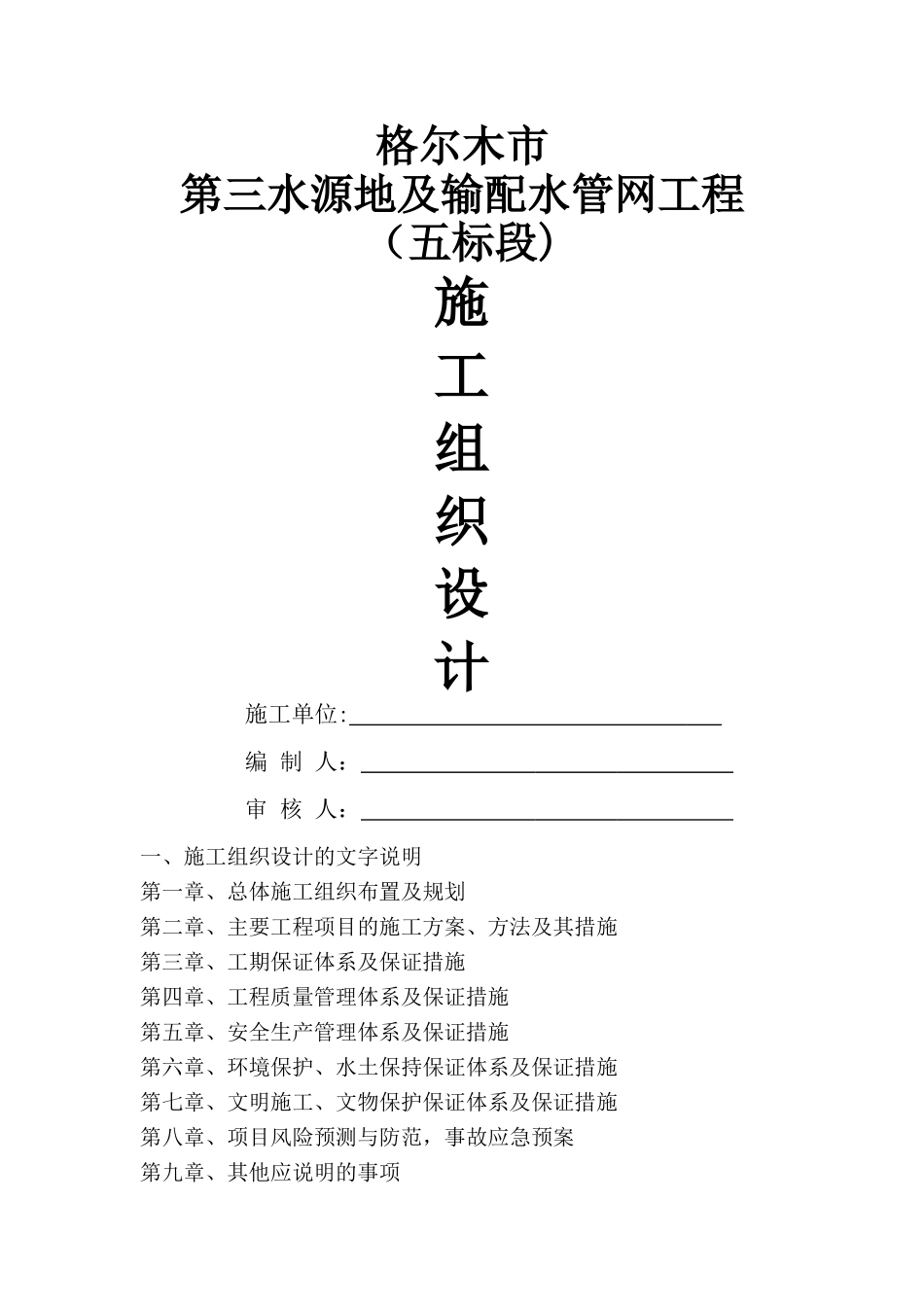

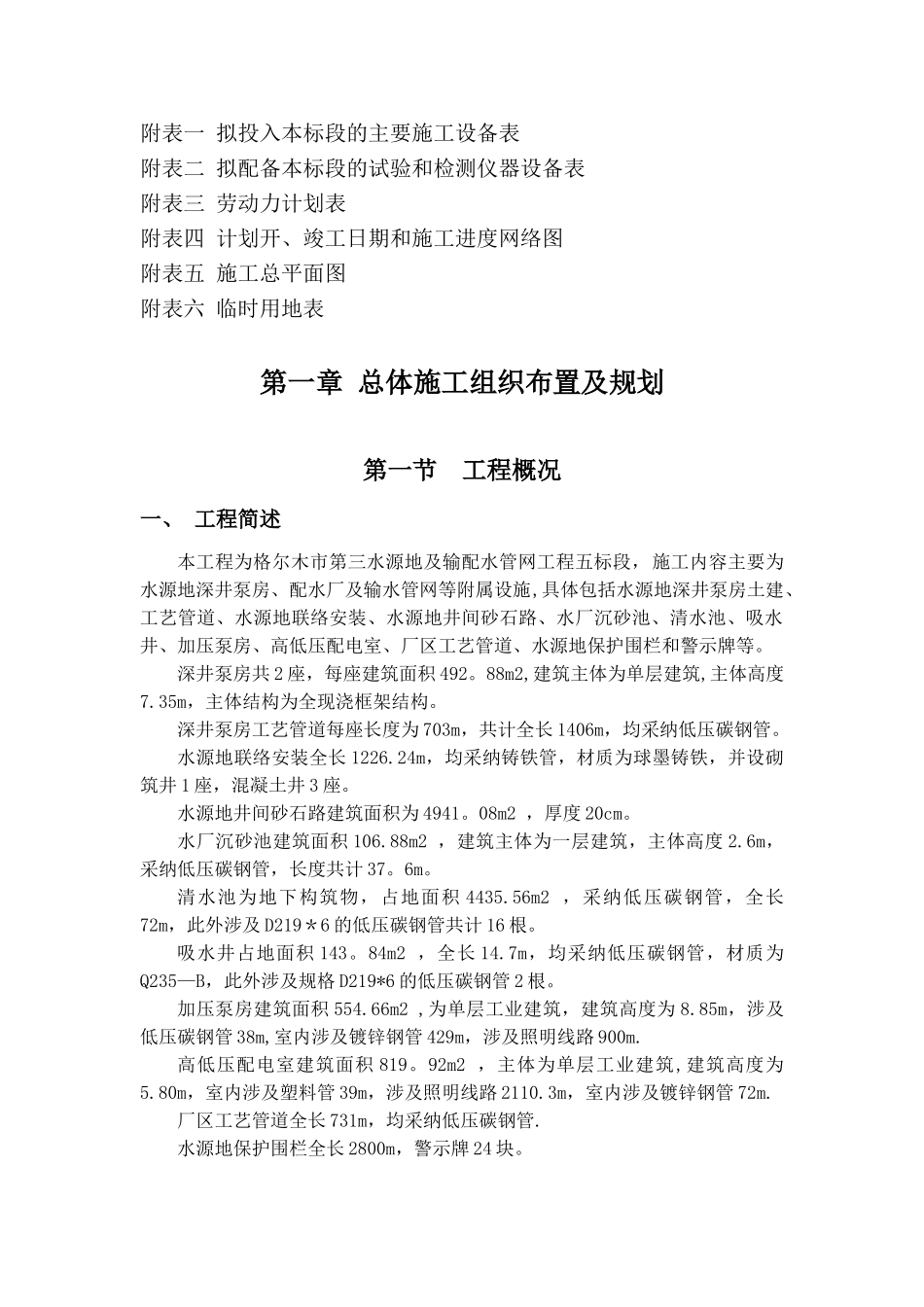

格尔木市第三水源地及输配水管网工程（五标段)施工组织设计施工单位: 编 制 人： 审 核 人： 一、施工组织设计的文字说明第一章、总体施工组织布置及规划第二章、主要工程项目的施工方案、方法及其措施第三章、工期保证体系及保证措施第四章、工程质量管理体系及保证措施第五章、安全生产管理体系及保证措施第六章、环境保护、水土保持保证体系及保证措施第七章、文明施工、文物保护保证体系及保证措施第八章、项目风险预测与防范，事故应急预案第九章、其他应说明的事项附表一 拟投入本标段的主要施工设备表附表二 拟配备本标段的试验和检测仪器设备表附表三 劳动力计划表附表四 计划开、竣工日期和施工进度网络图附表五 施工总平面图附表六 临时用地表第一章 总体施工组织布置及规划第一节 工程概况一、 工程简述本工程为格尔木市第三水源地及输配水管网工程五标段，施工内容主要为水源地深井泵房、配水厂及输水管网等附属设施,具体包括水源地深井泵房土建、工艺管道、水源地联络安装、水源地井间砂石路、水厂沉砂池、清水池、吸水井、加压泵房、高低压配电室、厂区工艺管道、水源地保护围栏和警示牌等。深井泵房共 2 座，每座建筑面积 492。88m2,建筑主体为单层建筑,主体高度7.35m，主体结构为全现浇框架结构。深井泵房工艺管道每座长度为 703m，共计全长 1406m，均采纳低压碳钢管。水源地联络安装全长 1226.24m，均采纳铸铁管，材质为球墨铸铁，并设砌筑井 1 座，混凝土井 3 座。水源地井间砂石路建筑面积为 4941。08m2 ，厚度 20cm。水厂沉砂池建筑面积 106.88m2 ，建筑主体为一层建筑，主体高度 2.6m，采纳低压碳钢管，长度共计 37。6m。清水池为地下构筑物，占地面积 4435.56m2 ，采纳低压碳钢管，全长72m，此外涉及 D219＊6 的低压碳钢管共计 16 根。吸水井占地面积 143。84m2 ，全长 14.7m，均采纳低压碳钢管，材质为Q235—B，此外涉及规格 D219*6 的低压碳钢管 2 根。加压泵房建筑面积 554.66m2 ,为单层工业建筑，建筑高度为 8.85m，涉及低压碳钢管 38m,室内涉及镀锌钢管 429m，涉及照明线路 900m.高低压配电室建筑面积 819。92m2 ，主体为单层工业建筑,建筑高度为5.80m，室内涉及塑料管 39m，涉及照明线路 2110.3m，室内涉及镀锌钢管 72m.厂区工艺管道全长 731m，均采纳低压碳钢管.水源地保护围栏全长 2800m，警示牌 24 块。二、主要工程数量本合同段为五标段,施工内容主...
