水电安装专业实测实量操作指南

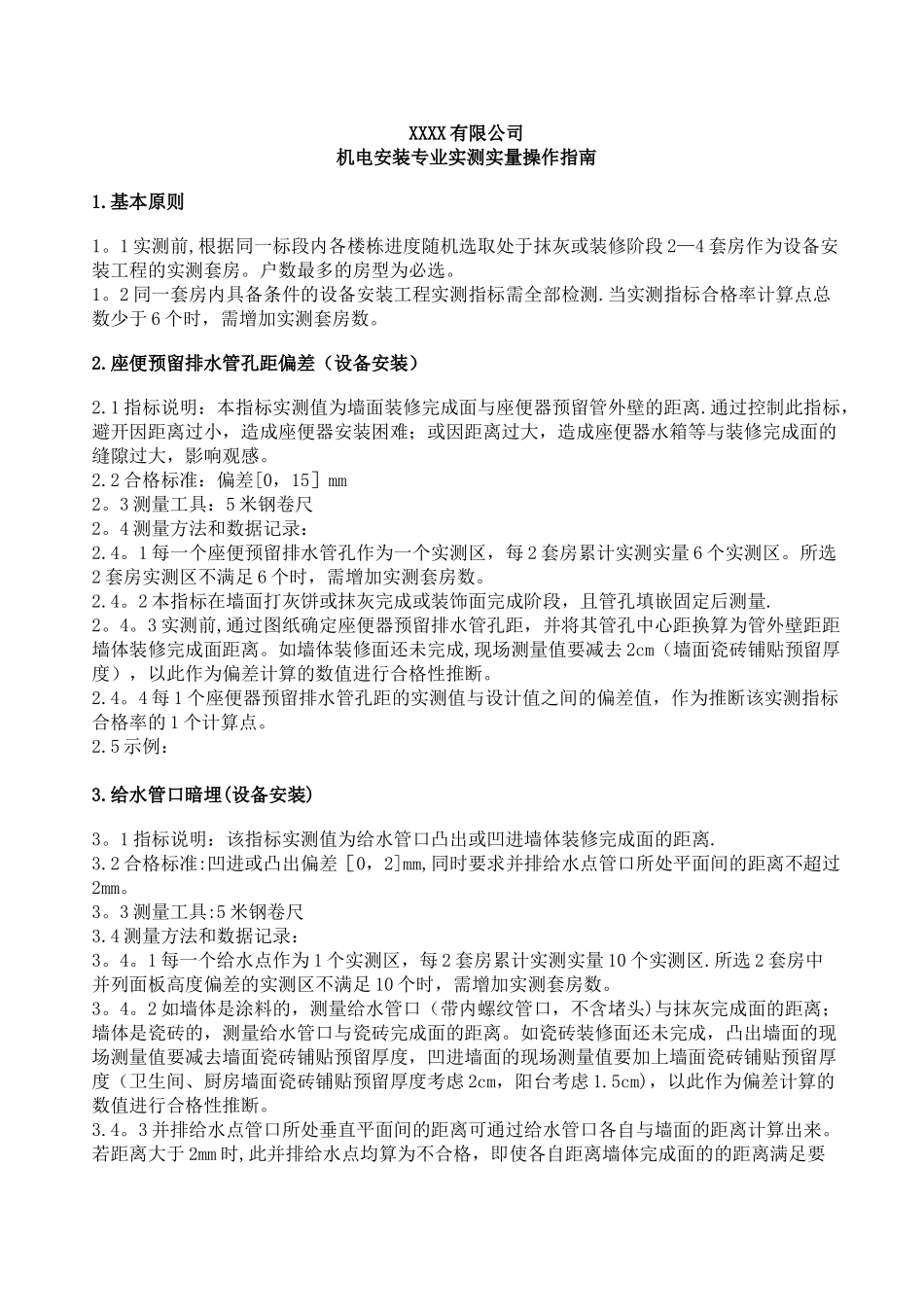

水电安装专业实测实量操作指南_第1页
1/4
水电安装专业实测实量操作指南_第2页
2/4
水电安装专业实测实量操作指南_第3页
3/4
XXXX 有限公司机电安装专业实测实量操作指南1.基本原则1。1 实测前,根据同一标段内各楼栋进度随机选取处于抹灰或装修阶段 2—4 套房作为设备安装工程的实测套房。户数最多的房型为必选。1。2 同一套房内具备条件的设备安装工程实测指标需全部检测.当实测指标合格率计算点总数少于 6 个时,需增加实测套房数。2.座便预留排水管孔距偏差(设备安装)2.1 指标说明:本指标实测值为墙面装修完成面与座便器预留管外壁的距离.通过控制此指标,避开因距离过小,造成座便器安装困难;或因距离过大,造成座便器水箱等与装修完成面的缝隙过大,影响观感。2.2 合格标准:偏差[0,15]mm2。3 测量工具:5 米钢卷尺2。4 测量方法和数据记录:2.4。1 每一个座便预留排水管孔作为一个实测区,每 2 套房累计实测实量 6 个实测区。所选2 套房实测区不满足 6 个时,需增加实测套房数。2.4。2 本指标在墙面打灰饼或抹灰完成或装饰面完成阶段,且管孔填嵌固定后测量.2。4。3 实测前,通过图纸确定座便器预留排水管孔距,并将其管孔中心距换算为管外壁距距墙体装修完成面距离。如墙体装修面还未完成,现场测量值要减去 2cm(墙面瓷砖铺贴预留厚度),以此作为偏差计算的数值进行合格性推断。2.4。4 每 1 个座便器预留排水管孔距的实测值与设计值之间的偏差值,作为推断该实测指标合格率的 1 个计算点。2.5 示例:3.给水管口暗埋(设备安装)3。1 指标说明:该指标实测值为给水管口凸出或凹进墙体装修完成面的距离.3.2 合格标准:凹进或凸出偏差[0,2]mm,同时要求并排给水点管口所处平面间的距离不超过2mm。3。3 测量工具:5 米钢卷尺3.4 测量方法和数据记录:3。4。1 每一个给水点作为 1 个实测区,每 2 套房累计实测实量 10 个实测区.所选 2 套房中并列面板高度偏差的实测区不满足 10 个时,需增加实测套房数。3。4。2 如墙体是涂料的,测量给水管口(带内螺纹管口,不含堵头)与抹灰完成面的距离;墙体是瓷砖的,测量给水管口与瓷砖完成面的距离。如瓷砖装修面还未完成,凸出墙面的现场测量值要减去墙面瓷砖铺贴预留厚度,凹进墙面的现场测量值要加上墙面瓷砖铺贴预留厚度(卫生间、厨房墙面瓷砖铺贴预留厚度考虑 2cm,阳台考虑 1.5cm),以此作为偏差计算的数值进行合格性推断。3.4。3 并排给水点管口所处垂直平面间的距离可通过给水管口各自与墙面的距离计算出来。若距离大于 2mm 时,此并排给水点均算为不合格,即使各...
