水电施工方案

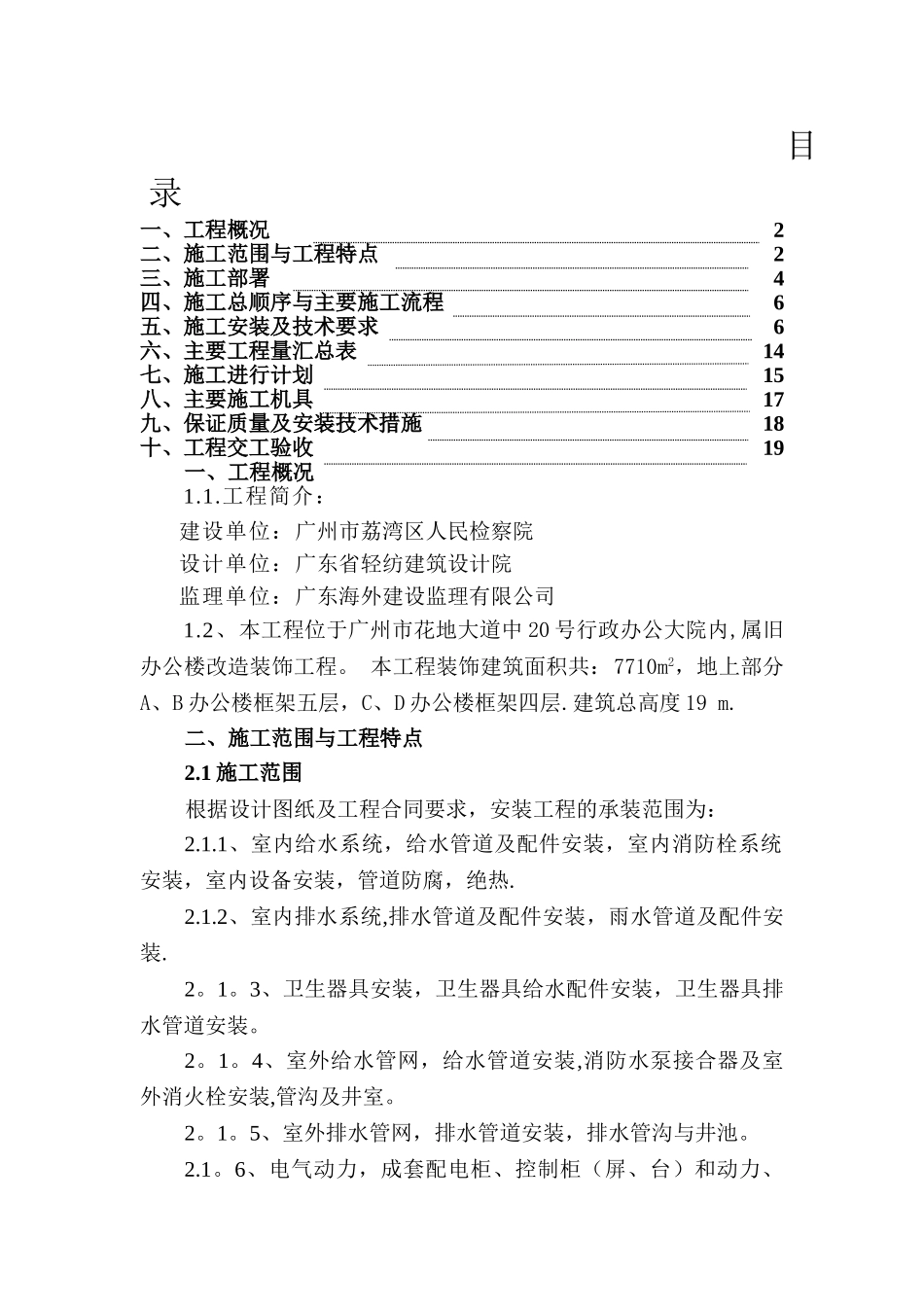

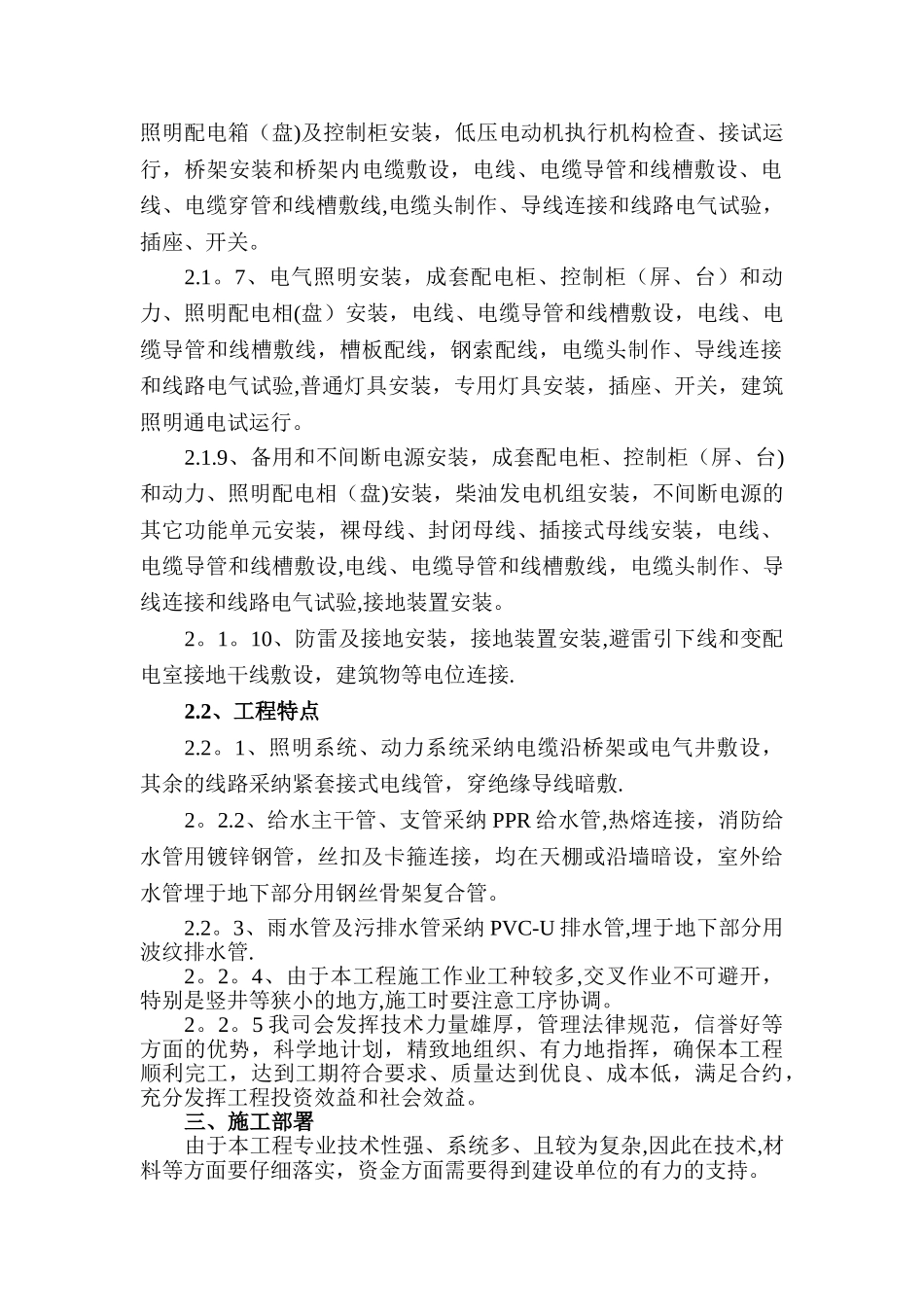

目 录一、工程概况2二、施工范围与工程特点2三、施工部署4四、施工总顺序与主要施工流程6五、施工安装及技术要求6六、主要工程量汇总表14七、施工进行计划15八、主要施工机具17九、保证质量及安装技术措施18十、工程交工验收19一、工程概况1.1.工程简介：建设单位：广州市荔湾区人民检察院设计单位：广东省轻纺建筑设计院监理单位：广东海外建设监理有限公司1.2、本工程位于广州市花地大道中 20 号行政办公大院内,属旧办公楼改造装饰工程。 本工程装饰建筑面积共：7710m2，地上部分A、B 办公楼框架五层，C、D 办公楼框架四层.建筑总高度 19 m.二、施工范围与工程特点2.1 施工范围根据设计图纸及工程合同要求，安装工程的承装范围为：2.1.1、室内给水系统，给水管道及配件安装，室内消防栓系统安装，室内设备安装，管道防腐，绝热.2.1.2、室内排水系统,排水管道及配件安装，雨水管道及配件安装.2。1。3、卫生器具安装，卫生器具给水配件安装，卫生器具排水管道安装。2。1。4、室外给水管网，给水管道安装,消防水泵接合器及室外消火栓安装,管沟及井室。2。1。5、室外排水管网，排水管道安装，排水管沟与井池。2.1。6、电气动力，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘)及控制柜安装，低压电动机执行机构检查、接试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设、电线、电缆穿管和线槽敷线,电缆头制作、导线连接和线路电气试验，插座、开关。2.1。7、电气照明安装，成套配电柜、控制柜（屏、台）和动力、照明配电相(盘）安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线，电缆头制作、导线连接和线路电气试验,普通灯具安装，专用灯具安装，插座、开关，建筑照明通电试运行。2.1.9、备用和不间断电源安装，成套配电柜、控制柜（屏、台)和动力、照明配电相（盘)安装，柴油发电机组安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设,电线、电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验,接地装置安装。2。1。10、防雷及接地安装，接地装置安装,避雷引下线和变配电室接地干线敷设，建筑物等电位连接.2.2、工程特点2.2。1、照明系统、动力系统采纳电缆沿桥架或电气井敷设，其余的线路采纳紧套接式电线管，穿绝缘导线暗敷.2。2.2、给水主干管、支管采纳 PPR 给水管,热熔连接，消防给水管用镀锌钢管，丝扣及卡箍连接，均在...
