水电站防雷方案

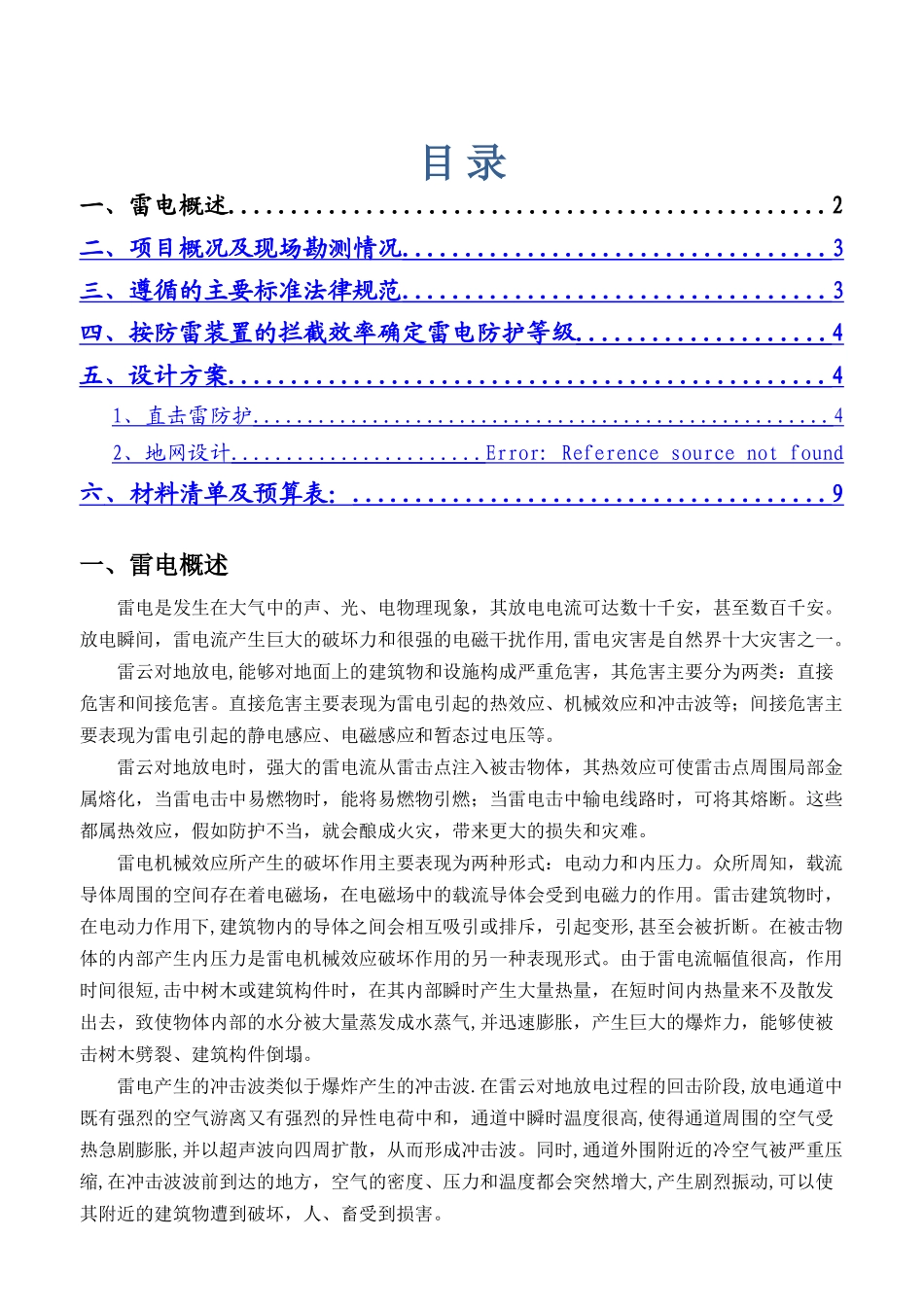

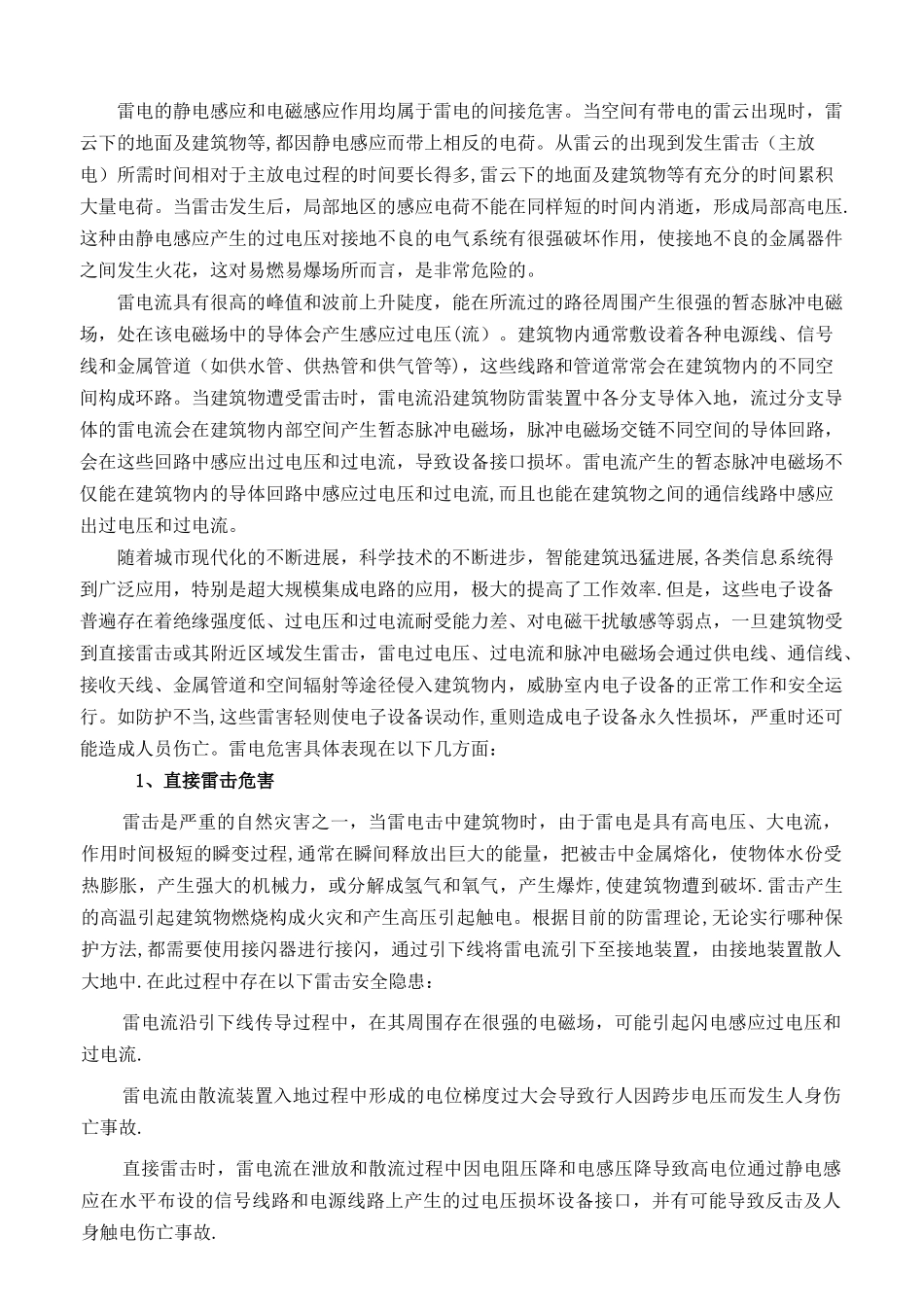

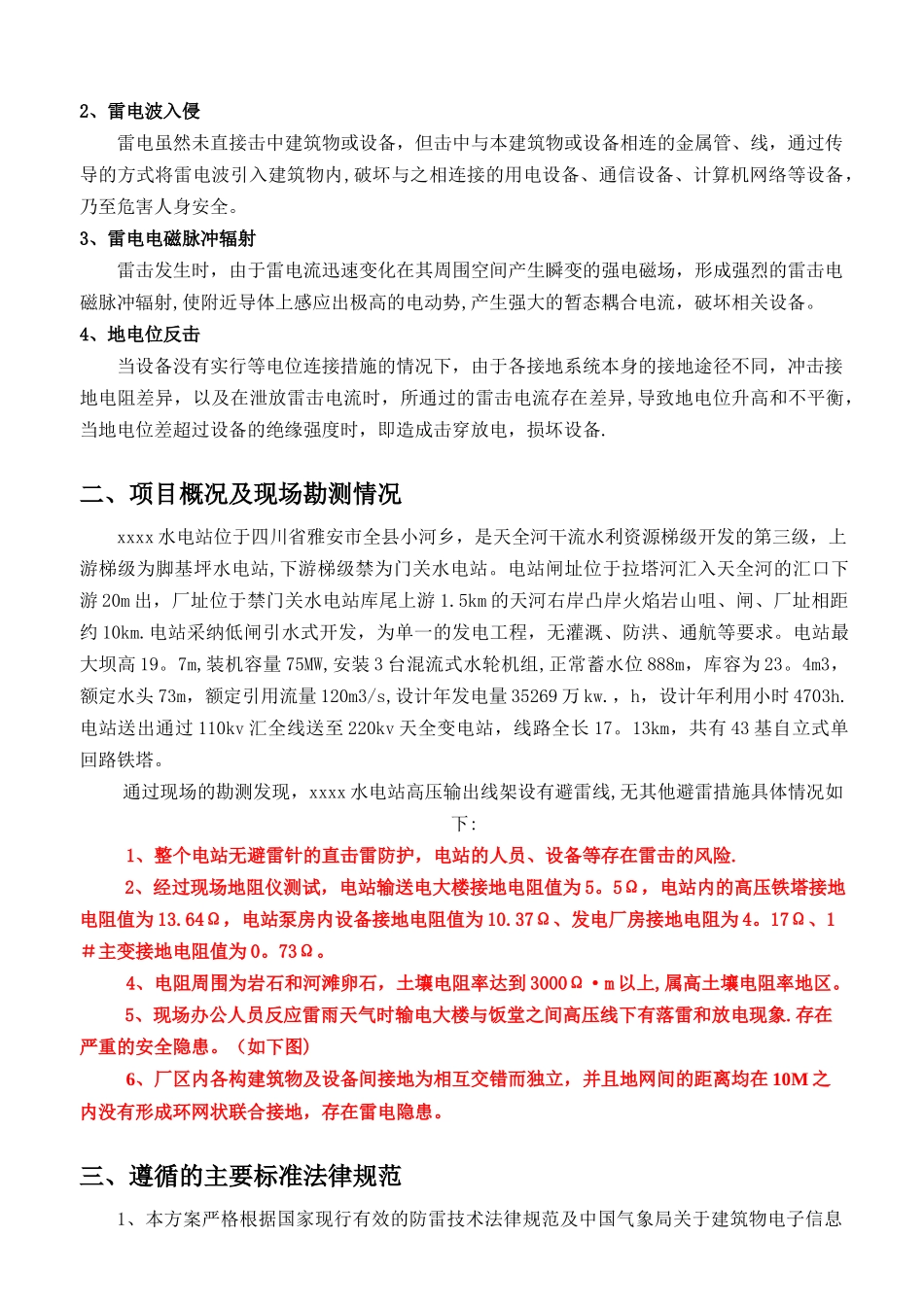

目 录一、雷电概述................................................2二、项目概况及现场勘测情况 .................................. 3 三、遵循的主要标准法律规范 .................................. 3 四、按防雷装置的拦截效率确定雷电防护等级 .................... 4 五、设计方案 ................................................ 4 1 、直击雷防护 ..................................................... 4 2 、地网设计 ....................... Error: Reference source not found 六 、材料清单及预算表： ...................................... 9 一、雷电概述雷电是发生在大气中的声、光、电物理现象，其放电电流可达数十千安，甚至数百千安。放电瞬间，雷电流产生巨大的破坏力和很强的电磁干扰作用,雷电灾害是自然界十大灾害之一。雷云对地放电,能够对地面上的建筑物和设施构成严重危害，其危害主要分为两类：直接危害和间接危害。直接危害主要表现为雷电引起的热效应、机械效应和冲击波等；间接危害主要表现为雷电引起的静电感应、电磁感应和暂态过电压等。雷云对地放电时，强大的雷电流从雷击点注入被击物体，其热效应可使雷击点周围局部金属熔化，当雷电击中易燃物时，能将易燃物引燃；当雷电击中输电线路时，可将其熔断。这些都属热效应，假如防护不当，就会酿成火灾，带来更大的损失和灾难。雷电机械效应所产生的破坏作用主要表现为两种形式：电动力和内压力。众所周知，载流导体周围的空间存在着电磁场，在电磁场中的载流导体会受到电磁力的作用。雷击建筑物时，在电动力作用下,建筑物内的导体之间会相互吸引或排斥，引起变形,甚至会被折断。在被击物体的内部产生内压力是雷电机械效应破坏作用的另一种表现形式。由于雷电流幅值很高，作用时间很短,击中树木或建筑构件时，在其内部瞬时产生大量热量，在短时间内热量来不及散发出去，致使物体内部的水分被大量蒸发成水蒸气,并迅速膨胀，产生巨大的爆炸力，能够使被击树木劈裂、建筑构件倒塌。雷电产生的冲击波类似于爆炸产生的冲击波.在雷云对地放电过程的回击阶段,放电通道中既有强烈的空气游离又有强烈的异性电荷中和，通道中瞬时温度很高,使得通道周围的空气受热急剧膨胀,并以超声波向四周扩散，从而形成冲击波。同时,通道外围附近的冷空气被严重压缩,在冲击波波前到达的地方，空气的密度、压力和温度都会突然增大,产生剧烈振动,可以...
