水罐施工方案

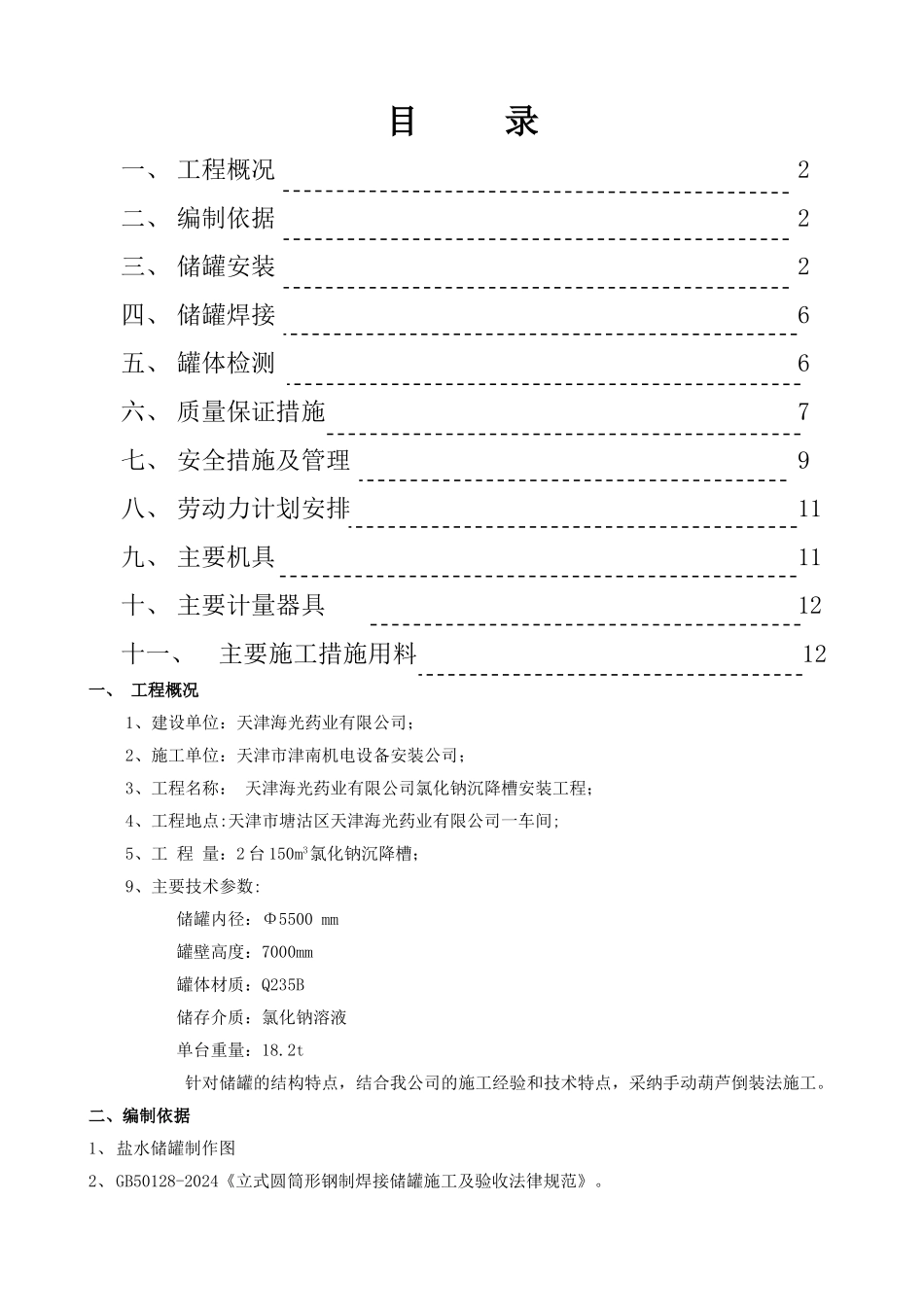

水罐施工方案_第1页
1/11

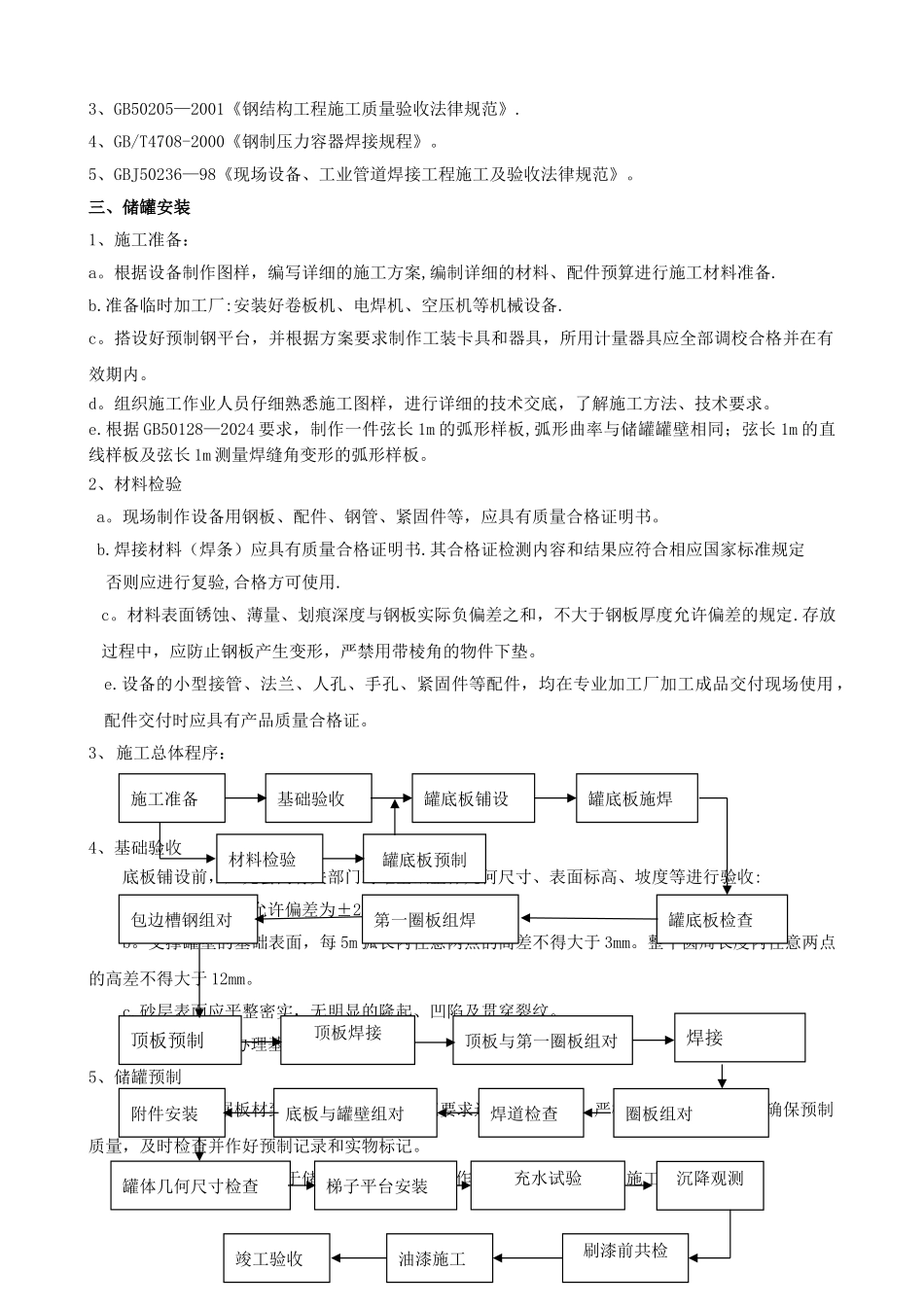

水罐施工方案_第2页
2/11
水罐施工方案_第3页
3/11
目 录一、 工程概况 2二、 编制依据 2三、 储罐安装 2四、 储罐焊接 6五、 罐体检测 6六、 质量保证措施 7七、 安全措施及管理 9八、 劳动力计划安排 11九、 主要机具 11十、 主要计量器具 12十一、主要施工措施用料 12一、 工程概况 1、建设单位:天津海光药业有限公司;2、施工单位:天津市津南机电设备安装公司;3、工程名称: 天津海光药业有限公司氯化钠沉降槽安装工程;4、工程地点:天津市塘沽区天津海光药业有限公司一车间;5、工 程 量:2 台 150m3氯化钠沉降槽;9、主要技术参数: 储罐内径:Φ5500 mm罐壁高度:7000mm罐体材质:Q235B储存介质:氯化钠溶液单台重量:18.2t 针对储罐的结构特点,结合我公司的施工经验和技术特点,采纳手动葫芦倒装法施工。二、编制依据1、盐水储罐制作图2、GB50128-2024《立式圆筒形钢制焊接储罐施工及验收法律规范》。3、GB50205—2001《钢结构工程施工质量验收法律规范》.4、GB/T4708-2000《钢制压力容器焊接规程》。5、GBJ50236—98《现场设备、工业管道焊接工程施工及验收法律规范》。三、储罐安装1、施工准备: a。根据设备制作图样,编写详细的施工方案,编制详细的材料、配件预算进行施工材料准备.b.准备临时加工厂:安装好卷板机、电焊机、空压机等机械设备.c。搭设好预制钢平台,并根据方案要求制作工装卡具和器具,所用计量器具应全部调校合格并在有效期内。d。组织施工作业人员仔细熟悉施工图样,进行详细的技术交底,了解施工方法、技术要求。e.根据 GB50128—2024 要求,制作一件弦长 1m 的弧形样板,弧形曲率与储罐罐壁相同;弦长 1m 的直线样板及弦长 1m 测量焊缝角变形的弧形样板。2、材料检验a。现场制作设备用钢板、配件、钢管、紧固件等,应具有质量合格证明书。 b.焊接材料(焊条)应具有质量合格证明书.其合格证检测内容和结果应符合相应国家标准规定否则应进行复验,合格方可使用.c。材料表面锈蚀、薄量、划痕深度与钢板实际负偏差之和,不大于钢板厚度允许偏差的规定.存放过程中,应防止钢板产生变形,严禁用带棱角的物件下垫。e.设备的小型接管、法兰、人孔、手孔、紧固件等配件,均在专业加工厂加工成品交付现场使用,配件交付时应具有产品质量合格证。3、施工总体程序:4、基础验收底板铺设前,应先会同有关部门对罐基础整体几何尺寸、表面标高、坡度等进行验收:a。基础中心标高允许偏差为±20mm。b。支撑罐壁的基础表面,每 5m 弧长内...
