水钻施工方案VIP专享

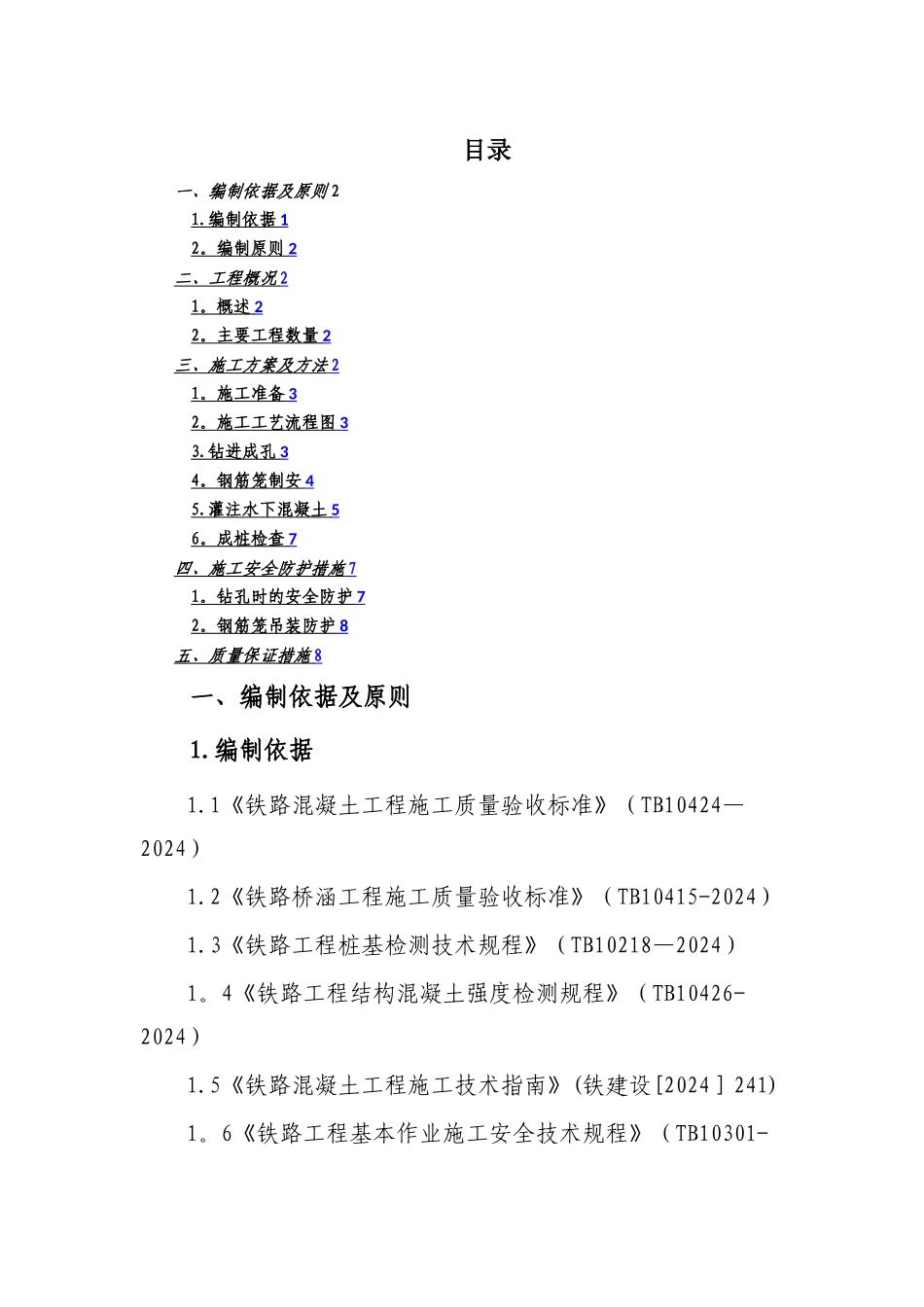

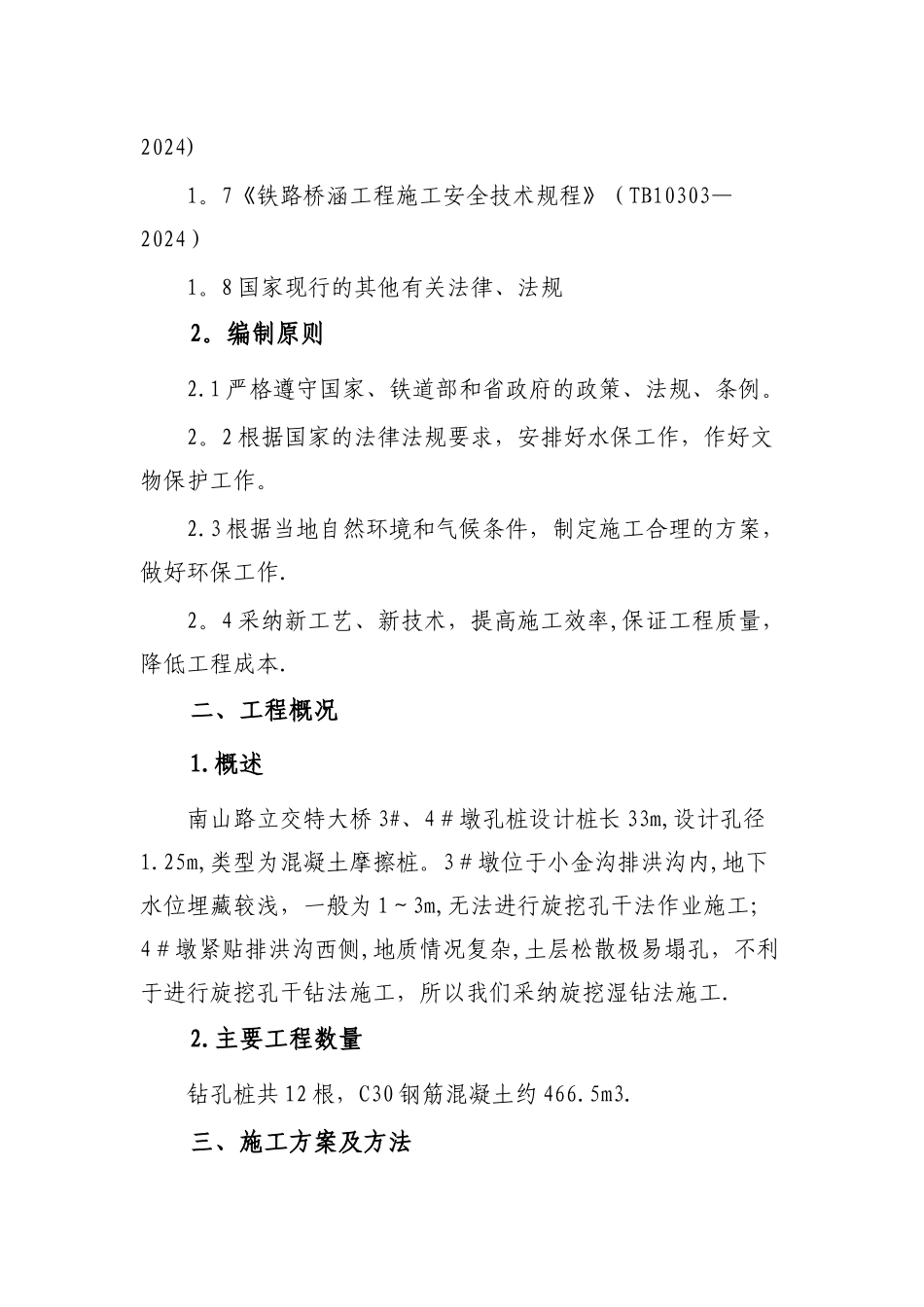

目录一、编制依据及原则 21. 编制依据 1 2 。 编制原则 2 二、工程概况 2 1 。 概述 2 2 。 主要工程数量 2 三、施工方案及方法 2 1 。 施工准备 3 2 。 施工工艺流程图 3 3. 钻进成孔 3 4 。 钢筋笼制安 4 5. 灌注水下混凝土 5 6 。 成桩检查 7 四、施工安全防护措施 7 1 。 钻孔时的安全防护 7 2 。 钢筋笼吊装防护 8 五、质量保证措施 8 一、编制依据及原则1.编制依据1.1《铁路混凝土工程施工质量验收标准》（TB10424—2024）1.2《铁路桥涵工程施工质量验收标准》（TB10415-2024）1.3《铁路工程桩基检测技术规程》（TB10218—2024）1。4《铁路工程结构混凝土强度检测规程》（TB10426-2024）1.5《铁路混凝土工程施工技术指南》(铁建设[2024］241)1。6《铁路工程基本作业施工安全技术规程》（TB10301-2024)1。7《铁路桥涵工程施工安全技术规程》（TB10303—2024）1。8 国家现行的其他有关法律、法规2。编制原则2.1 严格遵守国家、铁道部和省政府的政策、法规、条例。2。2 根据国家的法律法规要求，安排好水保工作，作好文物保护工作。2.3 根据当地自然环境和气候条件，制定施工合理的方案，做好环保工作.2。4 采纳新工艺、新技术，提高施工效率,保证工程质量，降低工程成本.二、工程概况1.概述南山路立交特大桥 3#、4＃墩孔桩设计桩长 33m,设计孔径1.25m,类型为混凝土摩擦桩。3＃墩位于小金沟排洪沟内,地下水位埋藏较浅，一般为 1～3m,无法进行旋挖孔干法作业施工；4＃墩紧贴排洪沟西侧,地质情况复杂,土层松散极易塌孔，不利于进行旋挖孔干钻法施工，所以我们采纳旋挖湿钻法施工.2.主要工程数量钻孔桩共 12 根，C30 钢筋混凝土约 466.5m3.三、施工方案及方法根据孔内地下水位情况,旋挖钻机实行湿钻法进行钻孔作业,制备泥浆，直接旋挖成孔，混凝土采纳导管法进行水下砼灌注.1。施工准备1.1 场地准备：钻孔场地应清除杂物、换除软土、平整压实.1.2 测量放样:根据线路控制点、三角网进行墩台测量定位，依据控制网进行钻孔桩坐标计算，准确定位钻孔桩位置。1。3 埋设护筒：选择比设计桩径大 20cm 的钢护筒，钢护筒要深 6m.埋置较深，采纳两节护筒连接，连接形式可采纳螺栓连接，接头圆顺满足刚度、强度及防漏水的要求。护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。1.4 制备泥浆:开挖泥浆池，选用膨润土或黄土配制优质泥浆.根据地层情况及时调整泥浆性能，泥...
