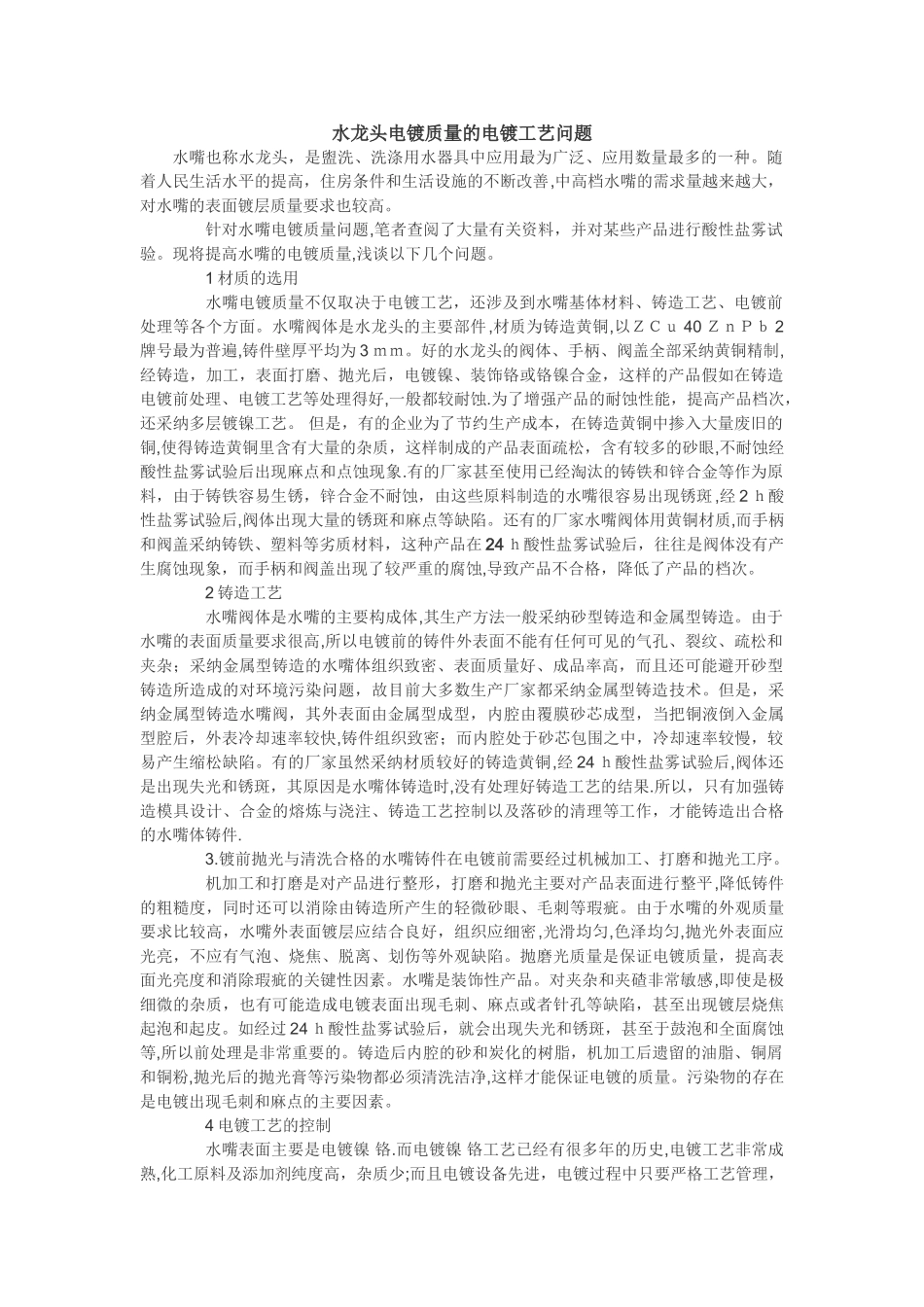

水龙头电镀质量的电镀工艺问题水嘴也称水龙头，是盥洗、洗涤用水器具中应用最为广泛、应用数量最多的一种。随着人民生活水平的提高，住房条件和生活设施的不断改善,中高档水嘴的需求量越来越大，对水嘴的表面镀层质量要求也较高。 针对水嘴电镀质量问题,笔者查阅了大量有关资料，并对某些产品进行酸性盐雾试验。现将提高水嘴的电镀质量,浅谈以下几个问题。 1 材质的选用 水嘴电镀质量不仅取决于电镀工艺，还涉及到水嘴基体材料、铸造工艺、电镀前处理等各个方面。水嘴阀体是水龙头的主要部件,材质为铸造黄铜,以ＺＣｕ 40 ＺｎＰｂ 2牌号最为普遍,铸件壁厚平均为 3 ｍｍ。好的水龙头的阀体、手柄、阀盖全部采纳黄铜精制,经铸造，加工，表面打磨、抛光后，电镀镍、装饰铬或铬镍合金，这样的产品假如在铸造电镀前处理、电镀工艺等处理得好,一般都较耐蚀.为了增强产品的耐蚀性能，提高产品档次，还采纳多层镀镍工艺。 但是，有的企业为了节约生产成本，在铸造黄铜中掺入大量废旧的铜,使得铸造黄铜里含有大量的杂质，这样制成的产品表面疏松，含有较多的砂眼,不耐蚀经酸性盐雾试验后出现麻点和点蚀现象.有的厂家甚至使用已经淘汰的铸铁和锌合金等作为原料，由于铸铁容易生锈，锌合金不耐蚀，由这些原料制造的水嘴很容易出现锈斑,经 2 ｈ酸性盐雾试验后,阀体出现大量的锈斑和麻点等缺陷。还有的厂家水嘴阀体用黄铜材质,而手柄和阀盖采纳铸铁、塑料等劣质材料，这种产品在 24 ｈ酸性盐雾试验后，往往是阀体没有产生腐蚀现象，而手柄和阀盖出现了较严重的腐蚀,导致产品不合格，降低了产品的档次。 2 铸造工艺 水嘴阀体是水嘴的主要构成体,其生产方法一般采纳砂型铸造和金属型铸造。由于水嘴的表面质量要求很高,所以电镀前的铸件外表面不能有任何可见的气孔、裂纹、疏松和夹杂；采纳金属型铸造的水嘴体组织致密、表面质量好、成品率高，而且还可能避开砂型铸造所造成的对环境污染问题，故目前大多数生产厂家都采纳金属型铸造技术。但是，采纳金属型铸造水嘴阀，其外表面由金属型成型，内腔由覆膜砂芯成型，当把铜液倒入金属型腔后，外表冷却速率较快,铸件组织致密；而内腔处于砂芯包围之中，冷却速率较慢，较易产生缩松缺陷。有的厂家虽然采纳材质较好的铸造黄铜,经 24 ｈ酸性盐雾试验后,阀体还是出现失光和锈斑，其原因是水嘴体铸造时,没有处理好铸造工艺的结果.所以，只有加强铸造模具设计、合金的熔炼与浇注、铸造工艺控制以及落砂的...
