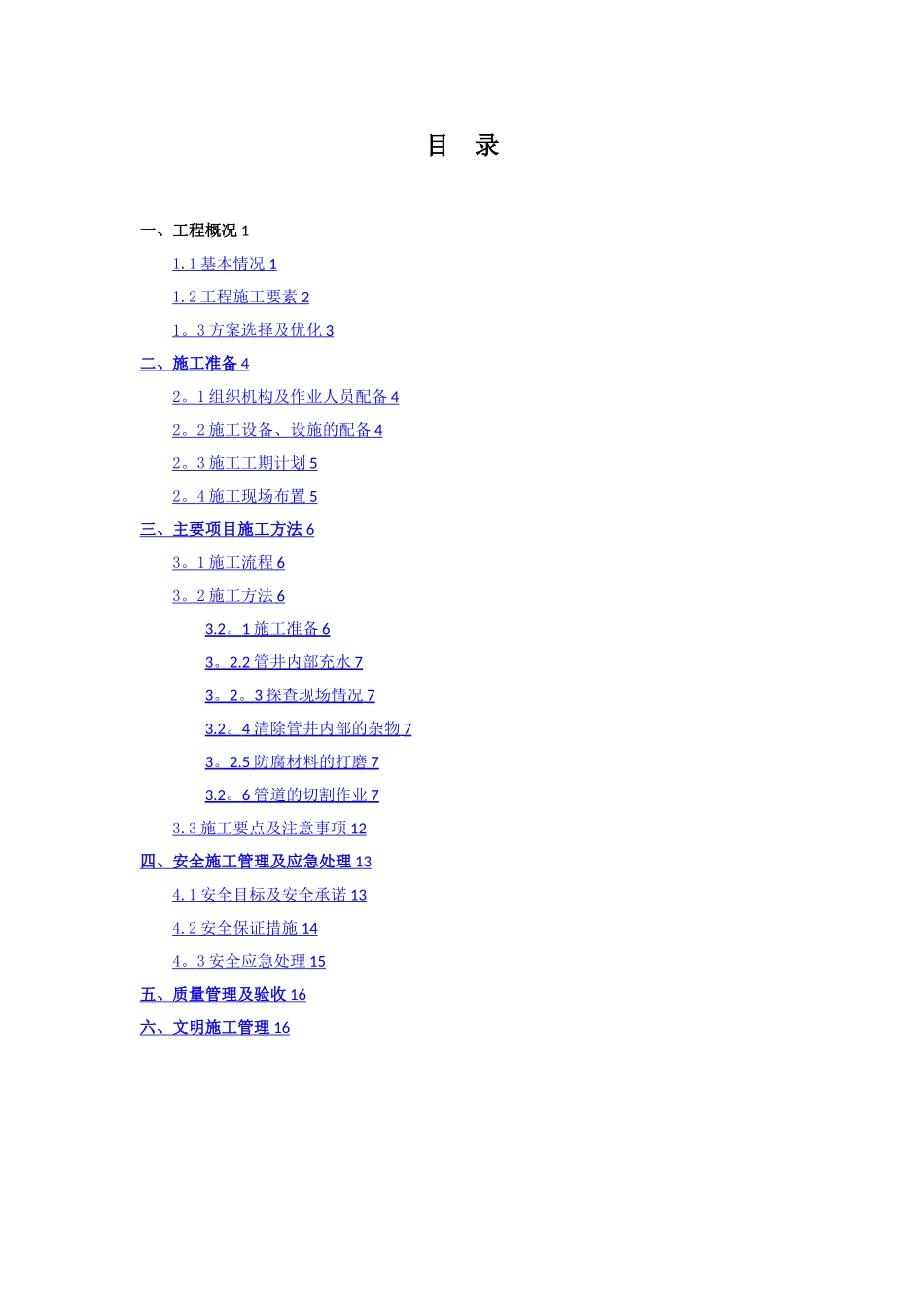

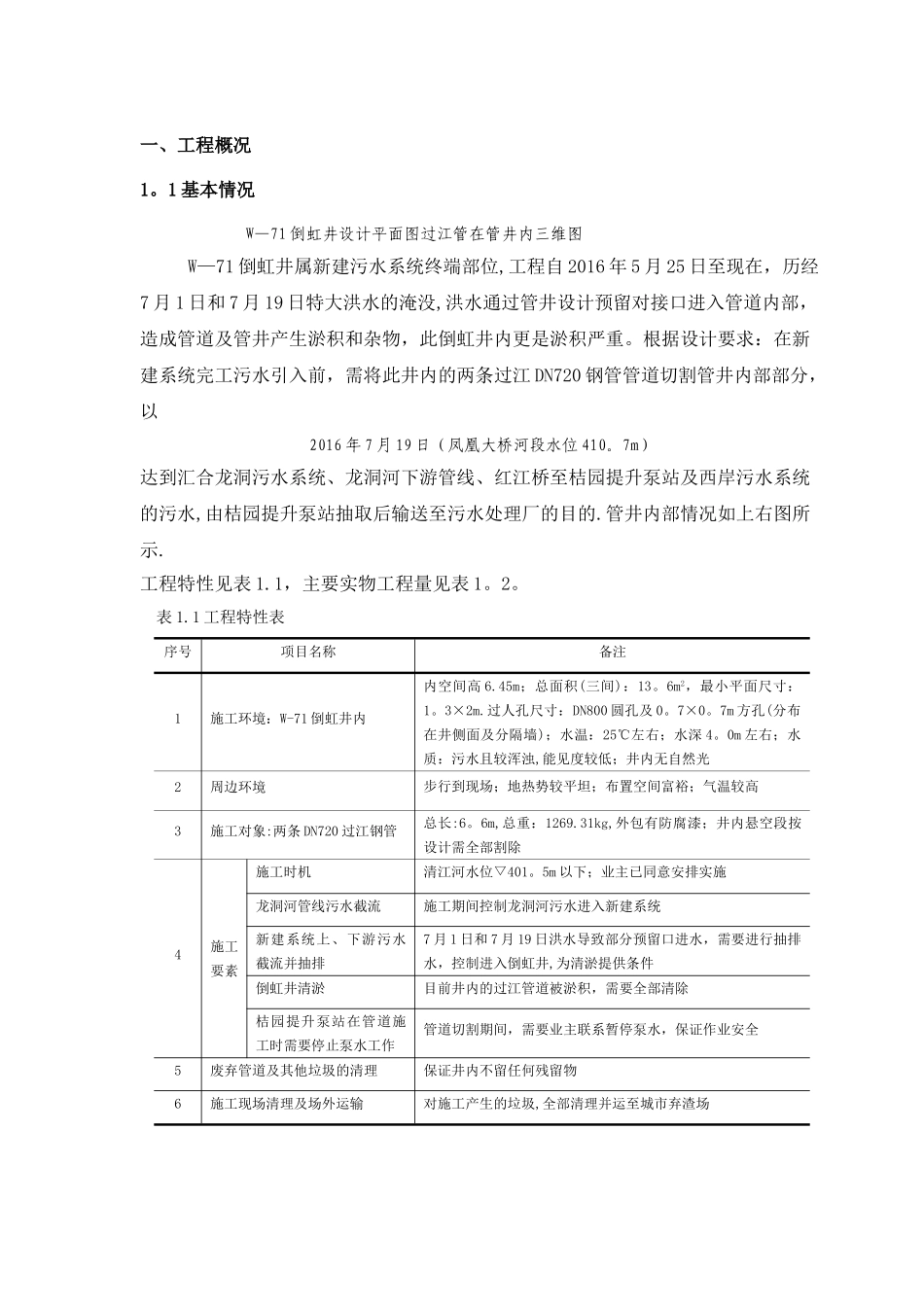

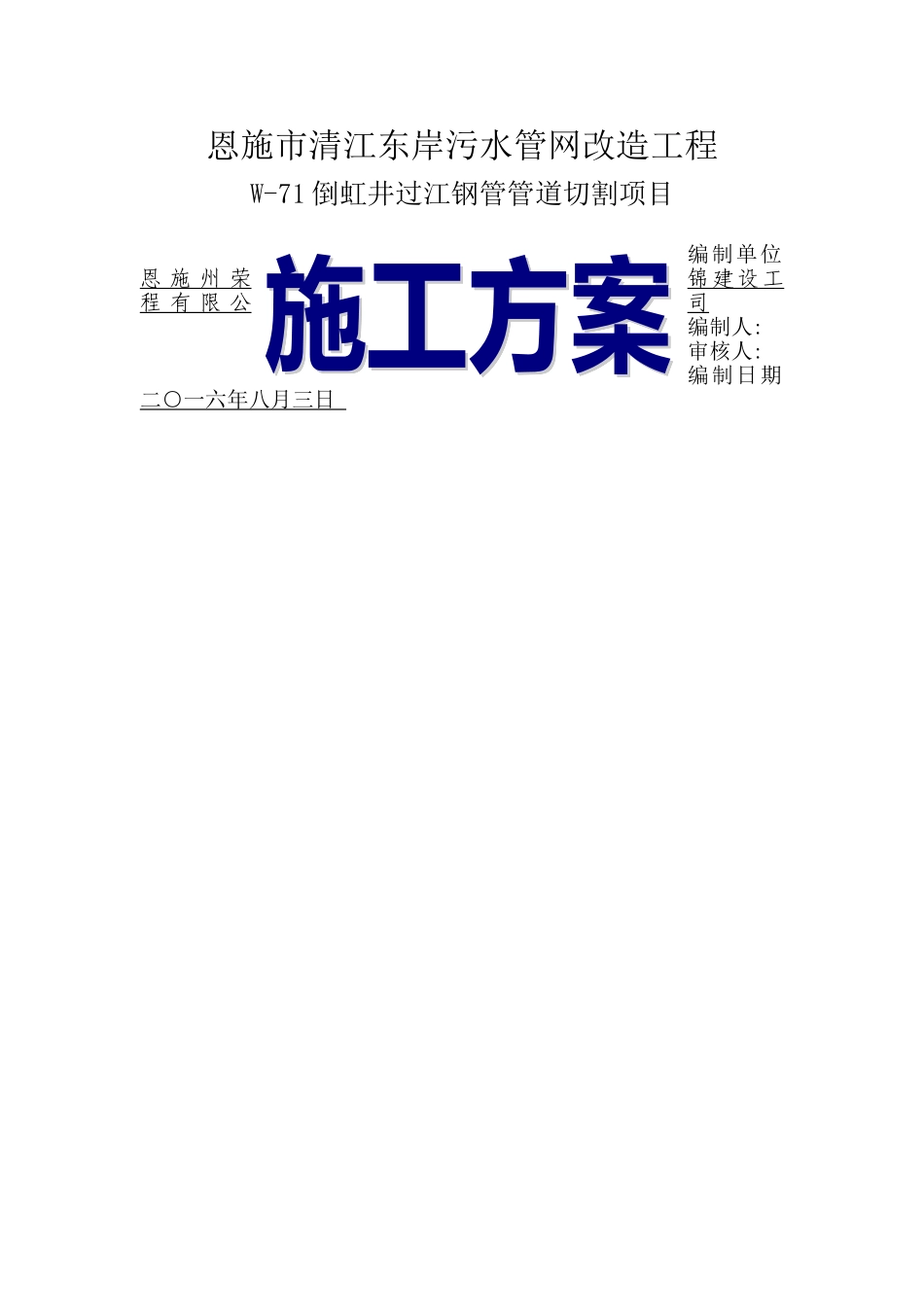

恩施市清江东岸污水管网改造工程W-71 倒虹井过江钢管管道切割项目编制单位恩 施 州 荣锦 建 设 工程 有 限 公司编制人: 审核人: 编制日期二○一六年八月三日 目 录一、工程概况 11.1 基本情况 1 1.2 工程施工要素 2 1 。 3 方案选择及优化 3 二、施工准备 4 2 。 1 组织机构及作业人员配备 4 2 。 2 施工设备、设施的配备 4 2 。 3 施工工期计划 5 2 。 4 施工现场布置 5 三、主要项目施工方法 6 3 。 1 施工流程 6 3 。 2 施工方法 6 3.2 。 1 施工准备 6 3 。 2.2 管井内部充水 7 3 。 2 。 3 探查现场情况 7 3.2 。 4 清除管井内部的杂物 7 3 。 2.5 防腐材料的打磨 7 3.2 。 6 管道的切割作业 7 3.3 施工要点及注意事项 12 四、安全施工管理及应急处理 13 4.1 安全目标及安全承诺 13 4.2 安全保证措施 14 4 。 3 安全应急处理 15 五、质量管理及验收 16 六、文明施工管理 16 一、工程概况1。1 基本情况W—71 倒虹井设计平面图过江管在管井内三维图W—71 倒虹井属新建污水系统终端部位,工程自 2016 年 5 月 25 日至现在，历经7 月 1 日和 7 月 19 日特大洪水的淹没,洪水通过管井设计预留对接口进入管道内部，造成管道及管井产生淤积和杂物，此倒虹井内更是淤积严重。根据设计要求：在新建系统完工污水引入前，需将此井内的两条过江 DN720 钢管管道切割管井内部部分，以2016 年 7 月 19 日（凤凰大桥河段水位 410。7m）达到汇合龙洞污水系统、龙洞河下游管线、红江桥至桔园提升泵站及西岸污水系统的污水,由桔园提升泵站抽取后输送至污水处理厂的目的.管井内部情况如上右图所示.工程特性见表 1.1，主要实物工程量见表 1。2。表 1.1 工程特性表序号项目名称备注1施工环境：W-71 倒虹井内内空间高 6.45m；总面积(三间)：13。6m2，最小平面尺寸：1。3×2m.过人孔尺寸：DN800 圆孔及 0。7×0。7m 方孔(分布在井侧面及分隔墙)；水温：25℃左右；水深 4。0m 左右；水质：污水且较浑浊,能见度较低；井内无自然光2周边环境步行到现场；地热势较平坦；布置空间富裕；气温较高3施工对象:两条 DN720 过江钢管总长:6。6m,总重：1269.31kg,外包有防腐漆；井内悬空段按设计需全部割除4施工要素施工时机清江河水位▽401。5m 以下；业主已同意安排实施龙洞河管线污水截流施工期间控制龙洞河污水进入新建...
