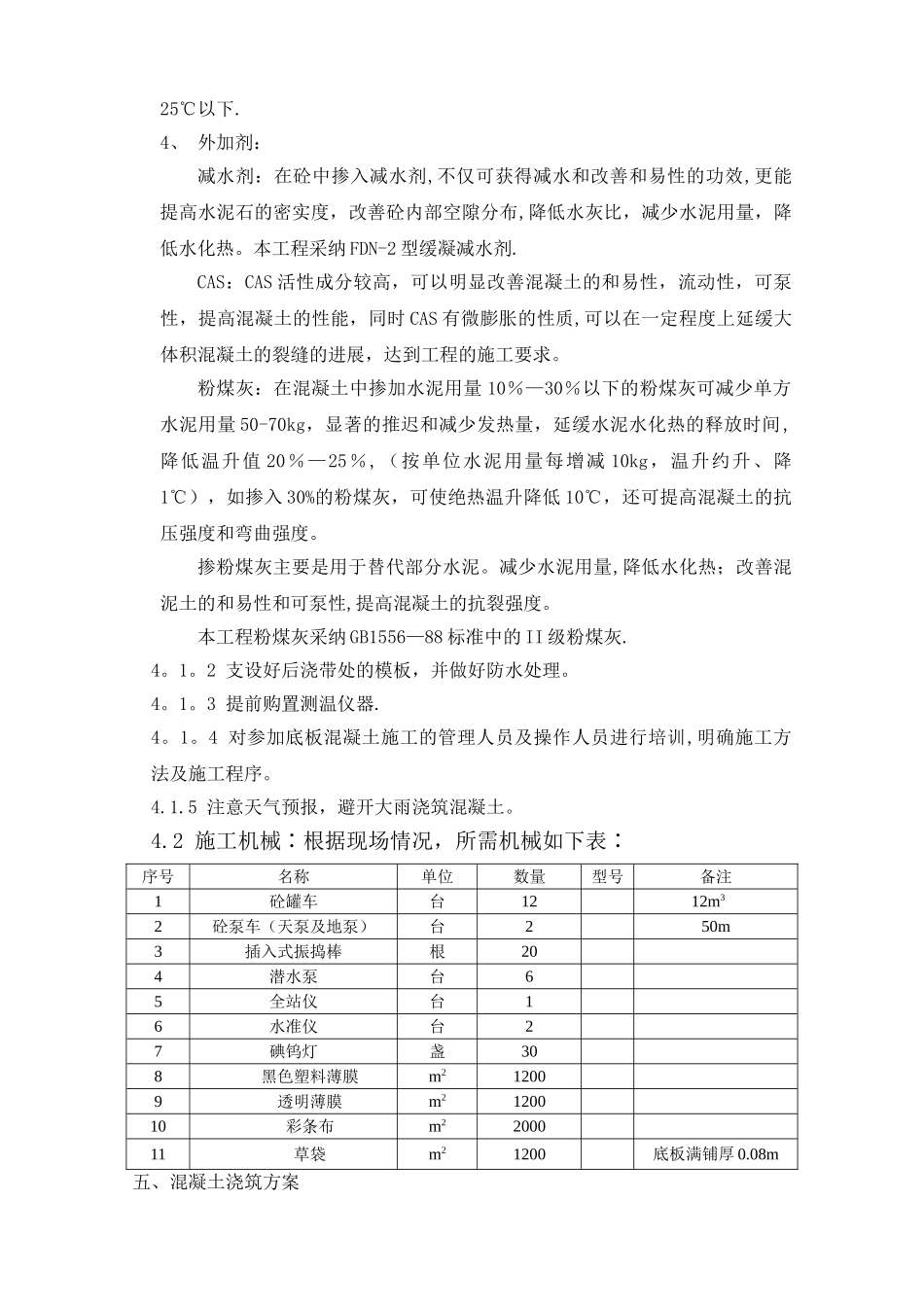

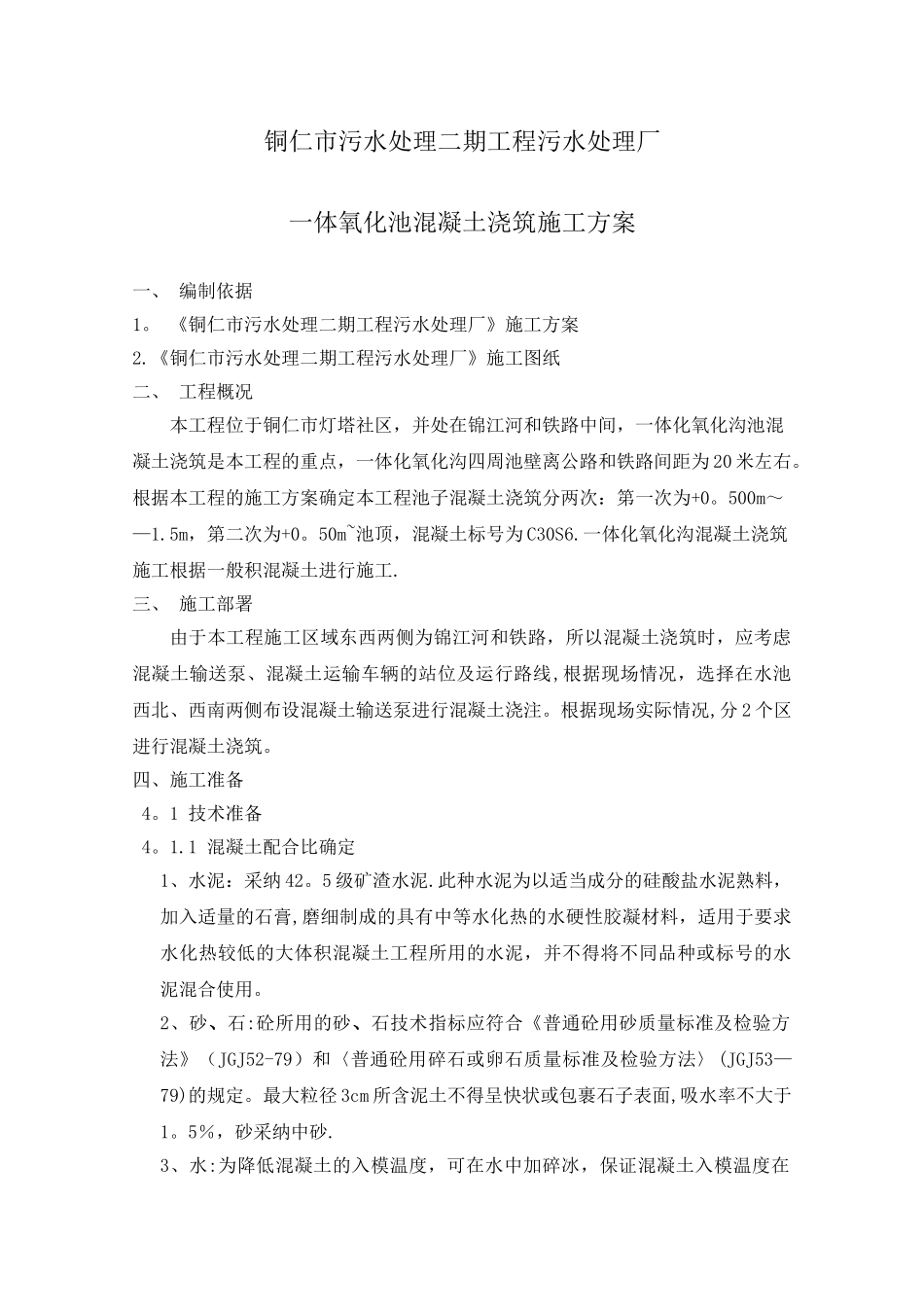

铜仁市污水处理二期工程污水处理厂一体氧化池混凝土浇筑施工方案一、 编制依据1。 《铜仁市污水处理二期工程污水处理厂》施工方案2.《铜仁市污水处理二期工程污水处理厂》施工图纸二、 工程概况本工程位于铜仁市灯塔社区，并处在锦江河和铁路中间，一体化氧化沟池混凝土浇筑是本工程的重点，一体化氧化沟四周池壁离公路和铁路间距为 20 米左右。根据本工程的施工方案确定本工程池子混凝土浇筑分两次：第一次为+0。500m～—1.5m，第二次为+0。50m~池顶，混凝土标号为 C30S6.一体化氧化沟混凝土浇筑施工根据一般积混凝土进行施工.三、 施工部署由于本工程施工区域东西两侧为锦江河和铁路，所以混凝土浇筑时，应考虑混凝土输送泵、混凝土运输车辆的站位及运行路线,根据现场情况，选择在水池西北、西南两侧布设混凝土输送泵进行混凝土浇注。根据现场实际情况,分 2 个区进行混凝土浇筑。四、施工准备4。1 技术准备4。1.1 混凝土配合比确定1、水泥：采纳 42。5 级矿渣水泥.此种水泥为以适当成分的硅酸盐水泥熟料，加入适量的石膏,磨细制成的具有中等水化热的水硬性胶凝材料，适用于要求水化热较低的大体积混凝土工程所用的水泥，并不得将不同品种或标号的水泥混合使用。2、砂、石:砼所用的砂、石技术指标应符合《普通砼用砂质量标准及检验方法》（JGJ52-79）和〈普通砼用碎石或卵石质量标准及检验方法〉(JGJ53—79)的规定。最大粒径 3cm 所含泥土不得呈快状或包裹石子表面,吸水率不大于1。5％，砂采纳中砂.3、水:为降低混凝土的入模温度，可在水中加碎冰，保证混凝土入模温度在25℃以下.4、 外加剂：减水剂：在砼中掺入减水剂,不仅可获得减水和改善和易性的功效,更能提高水泥石的密实度，改善砼内部空隙分布,降低水灰比，减少水泥用量，降低水化热。本工程采纳 FDN-2 型缓凝减水剂.CAS：CAS 活性成分较高，可以明显改善混凝土的和易性，流动性，可泵性，提高混凝土的性能，同时 CAS 有微膨胀的性质,可以在一定程度上延缓大体积混凝土的裂缝的进展，达到工程的施工要求。粉煤灰：在混凝土中掺加水泥用量 10％—30％以下的粉煤灰可减少单方水泥用量 50-70kg，显著的推迟和减少发热量，延缓水泥水化热的释放时间,降低温升值 20％—25％,（按单位水泥用量每增减 10kg，温升约升、降1℃），如掺入 30%的粉煤灰，可使绝热温升降低 10℃，还可提高混凝土的抗压强度和弯曲强度。掺粉煤灰主要是用于替代部分水泥。减少水泥用量,降低水...
