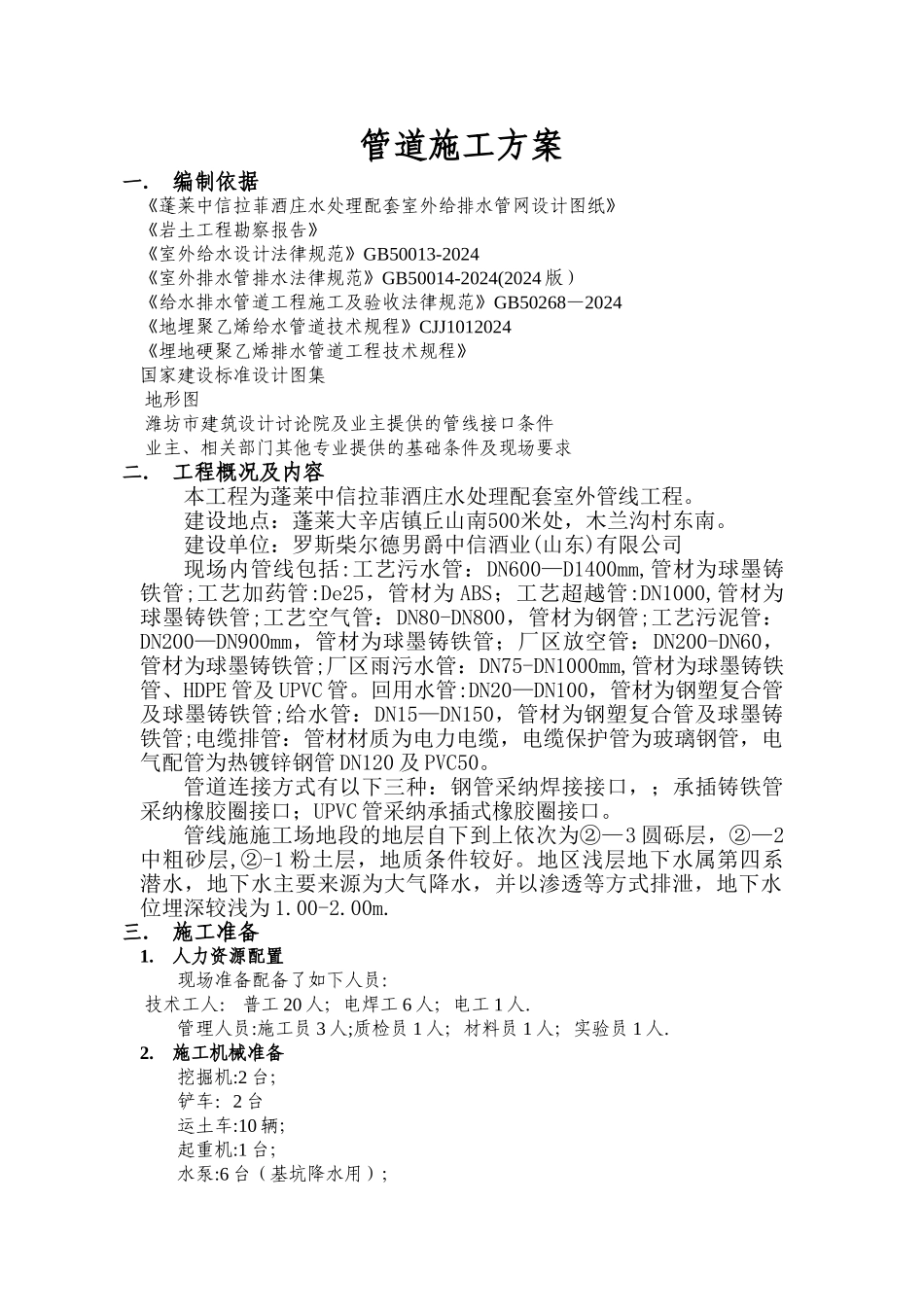

管道施工方案一.编制依据《蓬莱中信拉菲酒庄水处理配套室外给排水管网设计图纸》《岩土工程勘察报告》《室外给水设计法律规范》GB50013-2024《室外排水管排水法律规范》GB50014-2024(2024 版）《给水排水管道工程施工及验收法律规范》GB50268—2024《地埋聚乙烯给水管道技术规程》CJJ1012024《埋地硬聚乙烯排水管道工程技术规程》国家建设标准设计图集 地形图 潍坊市建筑设计讨论院及业主提供的管线接口条件 业主、相关部门其他专业提供的基础条件及现场要求二.工程概况及内容本工程为蓬莱中信拉菲酒庄水处理配套室外管线工程。建设地点：蓬莱大辛店镇丘山南500米处，木兰沟村东南。建设单位：罗斯柴尔德男爵中信酒业(山东)有限公司现场内管线包括:工艺污水管：DN600—D1400mm,管材为球墨铸铁管;工艺加药管:De25，管材为 ABS；工艺超越管:DN1000,管材为球墨铸铁管;工艺空气管：DN80-DN800，管材为钢管;工艺污泥管：DN200—DN900mm，管材为球墨铸铁管；厂区放空管：DN200-DN60，管材为球墨铸铁管;厂区雨污水管：DN75-DN1000mm,管材为球墨铸铁管、HDPE 管及 UPVC 管。回用水管:DN20—DN100，管材为钢塑复合管及球墨铸铁管;给水管：DN15—DN150，管材为钢塑复合管及球墨铸铁管;电缆排管：管材材质为电力电缆，电缆保护管为玻璃钢管，电气配管为热镀锌钢管 DN120 及 PVC50。管道连接方式有以下三种：钢管采纳焊接接口，；承插铸铁管采纳橡胶圈接口；UPVC 管采纳承插式橡胶圈接口。管线施施工场地段的地层自下到上依次为②—3 圆砾层，②—2中粗砂层,②-1 粉土层，地质条件较好。地区浅层地下水属第四系潜水，地下水主要来源为大气降水，并以渗透等方式排泄，地下水位埋深较浅为 1.00-2.00m.三.施工准备1.人力资源配置现场准备配备了如下人员: 技术工人： 普工 20 人；电焊工 6 人；电工 1 人.管理人员:施工员 3 人;质检员 1 人；材料员 1 人；实验员 1 人.2.施工机械准备挖掘机:2 台；铲车：2 台运土车:10 辆；起重机:1 台；水泵:6 台（基坑降水用）；压路机：1 台；3.技术准备. 1） 施工人员仔细熟悉图纸,把图纸上的疑问解决在施工之前.2） 编写各种施工工艺标准、保证措施及关键工序作业指导书.3） 结合工程施工特点，编写技术管理办法和实施细则。4） 施工前对相关人员做好各种技术交底。4.现场准备1） 施工用电检查，确保施工正常用电及用电安全。2） 保证现场施工道路的畅通。3） 检查施工机械，确...
