污水处理厂脚手架施工方案

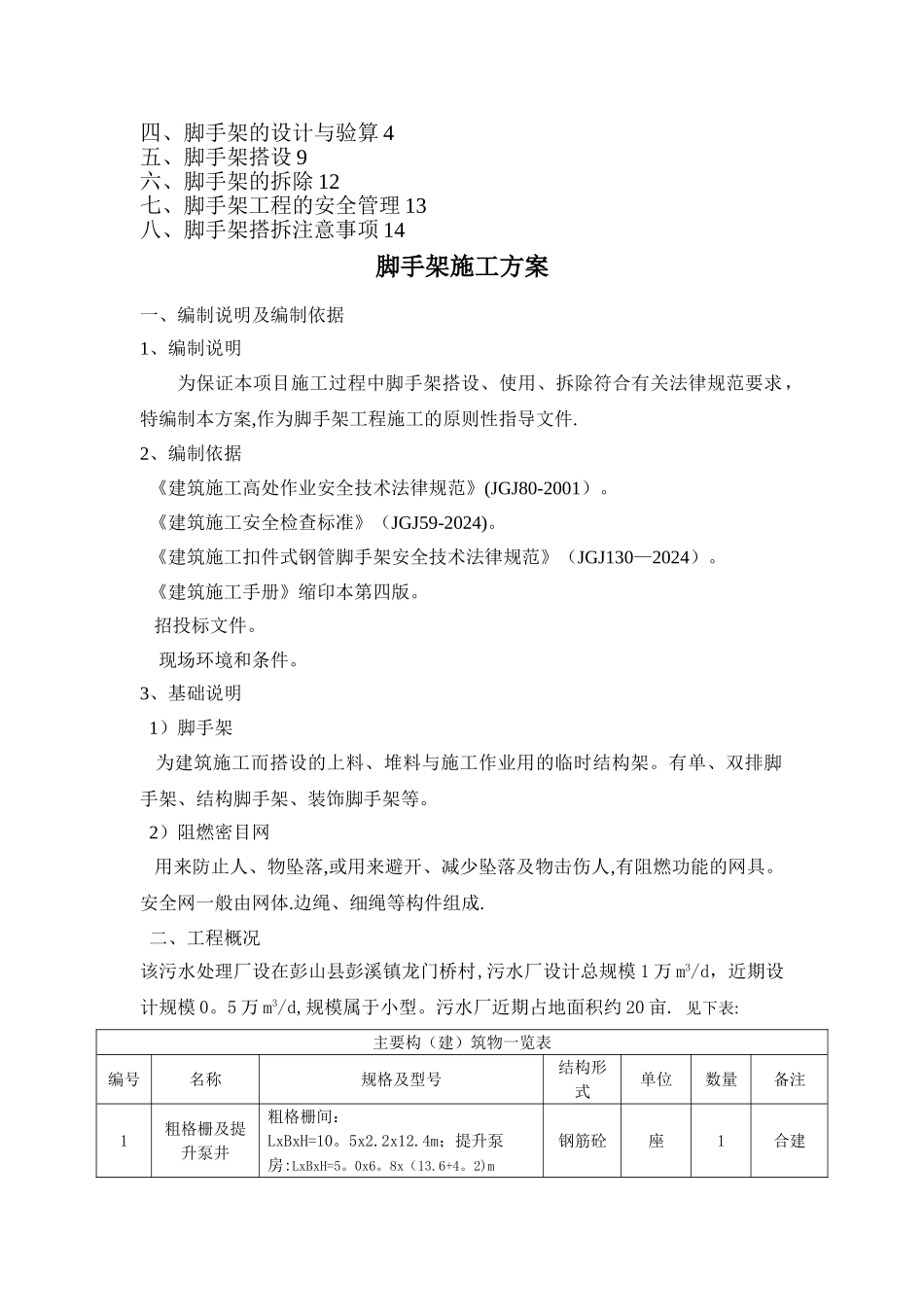

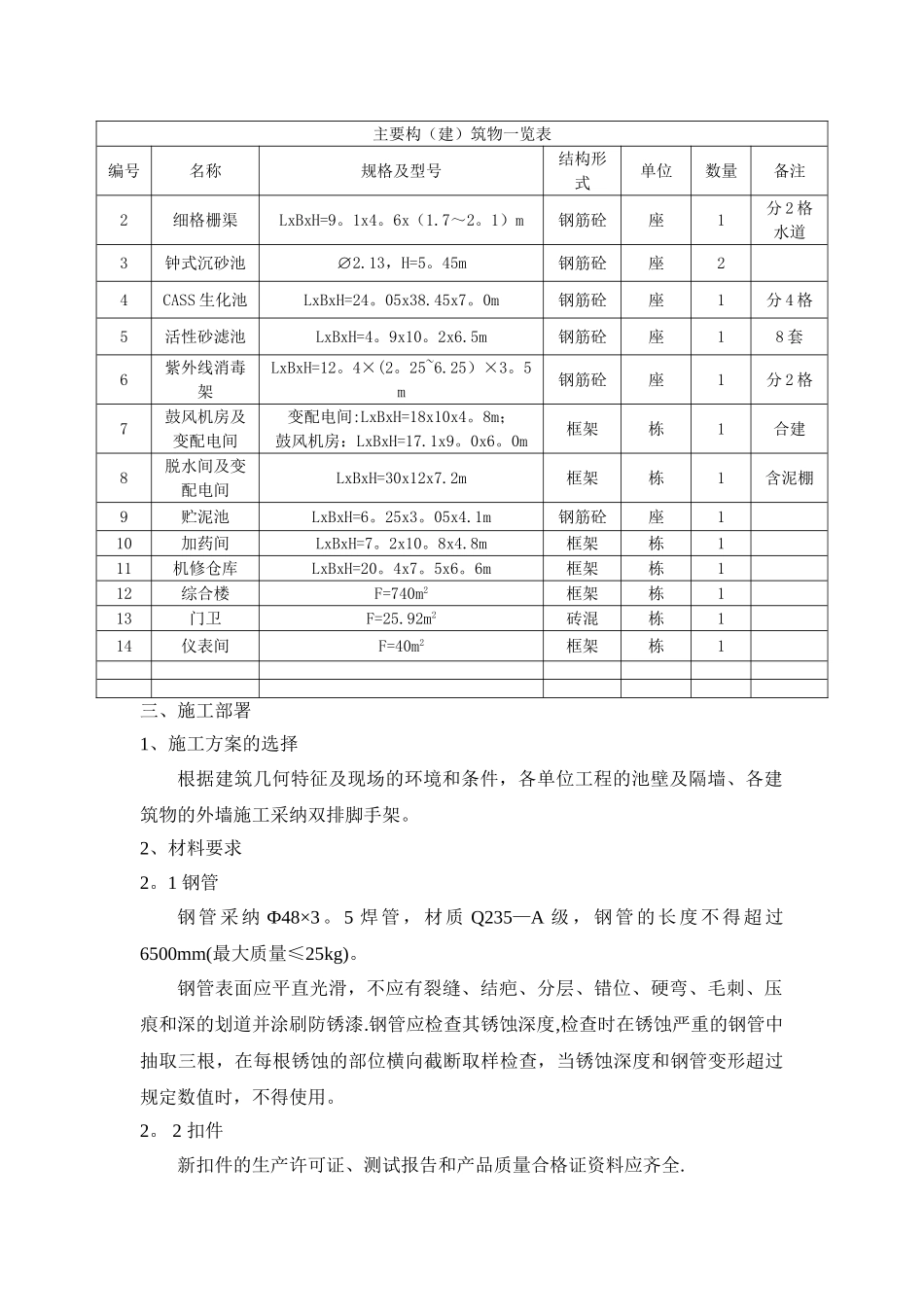

彭山区彭祖新城污水处理厂脚手架专项施工方案编制：审核：批准:四川舜和建筑工程有限公司2024 年三月目 录一、编制说明及编制依据 2三、施工部署 3四、脚手架的设计与验算 4五、脚手架搭设 9六、脚手架的拆除 12七、脚手架工程的安全管理 13八、脚手架搭拆注意事项 14脚手架施工方案一、编制说明及编制依据1、编制说明为保证本项目施工过程中脚手架搭设、使用、拆除符合有关法律规范要求，特编制本方案,作为脚手架工程施工的原则性指导文件.2、编制依据《建筑施工高处作业安全技术法律规范》(JGJ80-2001）。《建筑施工安全检查标准》（JGJ59-2024)。《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2024）。《建筑施工手册》缩印本第四版。 招投标文件。现场环境和条件。3、基础说明 1）脚手架 为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。有单、双排脚手架、结构脚手架、装饰脚手架等。 2）阻燃密目网 用来防止人、物坠落,或用来避开、减少坠落及物击伤人,有阻燃功能的网具。安全网一般由网体.边绳、细绳等构件组成.二、工程概况该污水处理厂设在彭山县彭溪镇龙门桥村,污水厂设计总规模 1 万 m3/d，近期设计规模 0。5 万 m3/d,规模属于小型。污水厂近期占地面积约 20 亩. 见下表:主要构（建）筑物一览表编号名称规格及型号结构形式单位数量备注1粗格栅及提升泵井粗格栅间：LxBxH=10。5x2.2x12.4m；提升泵房:LxBxH=5。0x6。8x（13.6+4。2)m钢筋砼座1合建主要构（建）筑物一览表编号名称规格及型号结构形式单位数量备注2细格栅渠LxBxH=9。1x4。6x（1.7～2。1）m钢筋砼座1分 2 格水道3钟式沉砂池∅2.13，H=5。45m钢筋砼座24CASS 生化池LxBxH=24。05x38.45x7。0m钢筋砼座1分 4 格5活性砂滤池LxBxH=4。9x10。2x6.5m钢筋砼座18 套6紫外线消毒架LxBxH=12。4×(2。25~6.25）×3。5m钢筋砼座1分 2 格7鼓风机房及变配电间变配电间:LxBxH=18x10x4。8m；鼓风机房：LxBxH=17.1x9。0x6。0m框架栋1合建8脱水间及变配电间LxBxH=30x12x7.2m框架栋1含泥棚9贮泥池LxBxH=6。25x3。05x4.1m钢筋砼座110加药间LxBxH=7。2x10。8x4.8m框架栋111机修仓库LxBxH=20。4x7。5x6。6m框架栋112综合楼F=740m2框架栋113门卫F=25.92m2砖混栋114仪表间F=40m2框架栋1三、施工部署1、施工方案的选择根据建筑几何特征及现场的环境和条件，各单位工程的池壁及隔墙、各建筑物的外墙施工采纳双排脚手架。2、材料要求2。1 钢管钢管 采纳...
