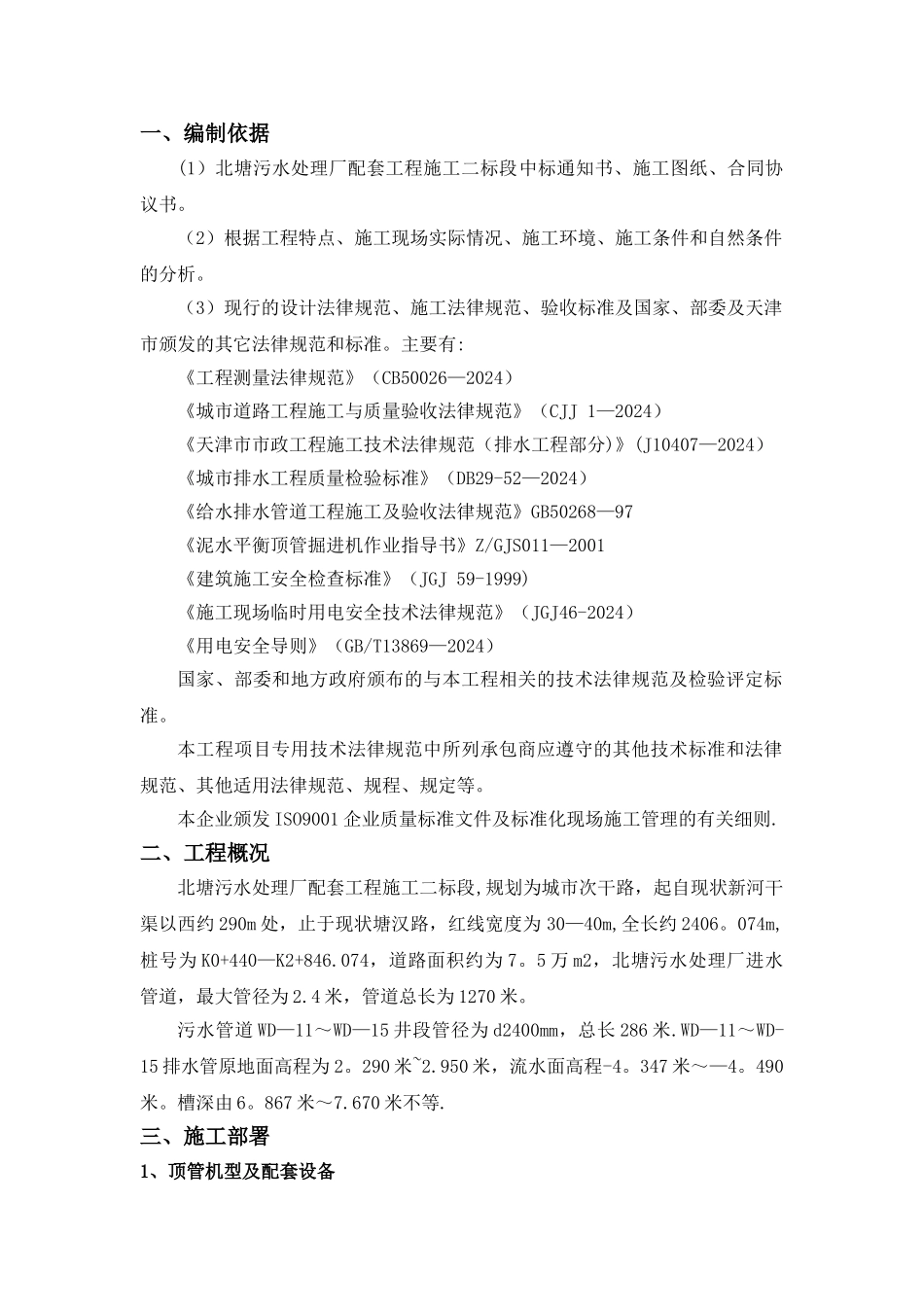

污水处理厂顶管施工方案

一、编制依据(1）北塘污水处理厂配套工程施工二标段中标通知书、施工图纸、合同协议书。（2）根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。（3）现行的设计法律规范、施工法律规范、验收标准及国家、部委及天津市颁发的其它法律规范和标准。主要有:《工程测量法律规范》（CB50026—2024）《城市道路工程施工与质量验收法律规范》（CJJ 1—2024）《天津市市政工程施工技术法律规范（排水工程部分)》(J10407—2024）《城市排水工程质量检验标准》（DB29-52—2024）《给水排水管道工程施工及验收法律规范》GB50268—97《泥水平衡顶管掘进机作业指导书》Z/GJS011—2001《建筑施工安全检查标准》（JGJ 59-1999)《施工现场临时用电安全技术法律规范》（JGJ46-2024）《用电安全导则》（GB/T13869—2024）国家、部委和地方政府颁布的与本工程相关的技术法律规范及检验评定标准。本工程项目专用技术法律规范中所列承包商应遵守的其他技术标准和法律规范、其他适用法律规范、规程、规定等。本企业颁发 ISO9001 企业质量标准文件及标准化现场施工管理的有关细则.二、工程概况北塘污水处理厂配套工程施工二标段,规划为城市次干路，起自现状新河干渠以西约 290m 处，止于现状塘汉路，红线宽度为 30—40m,全长约 2406。074m,桩号为 K0+440—K2+846.074，道路面积约为 7。5 万 m2，北塘污水处理厂进水管道，最大管径为 2.4 米，管道总长为 1270 米。污水管道 WD—11～WD—15 井段管径为 d2400mm，总长 286 米.WD—11～WD-15 排水管原地面高程为 2。290 米~2.950 米，流水面高程-4。347 米～—4。490米。槽深由 6。867 米～7.670 米不等.三、施工部署1、顶管机型及配套设备（1)顶管机机型根据顶进沿线的地质条件及以往同类工程的施工经验，为保证道路安全和工程进度及顶管质量,本工程选用 DN2200、DN2400 泥水平衡顶管掘进机。泥水平衡掘进机依靠机头前端的刀盘切削土体,通过泥水搅拌仓，把切削的土体搅拌成泥浆，利用给排水循环系统,把泥浆输送到地面泥浆罐内.随着泥浆的抽出,随着顶进。通过控制顶进速度和土压来保持土体的稳定。（2)主要施工机械设备配备计划序号机械设备名称型号数量1泥水平衡掘进机DN2200 、DN2400各 2 台2液压千斤顶200t16 台3液压站31.5MPa4 台4顶铁DN2200 、DN2400各 2 套5吊车50 T4 辆6发电机120KW4 台2、施工布置图(见附图一）及工作坑布置图工作坑布置图3、施工总流...
